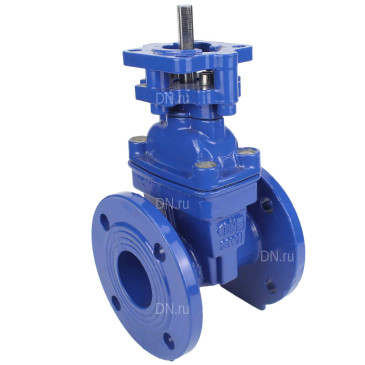

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, под электропривод, цвет - синий

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Код: D040-07960
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр условный: Ду80 мм
Давление условное: 10/16 бар
Строительная длина: 180.00 мм
Температура рабочей среды, max: 80 ℃
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
Тип управления: голый шток
Все характеристики
Арт. D040-07960
Низкая цена
47 054 на 2025-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 синяя предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Технические параметры задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 80 мм
  • Давление условное PN - 10/16 бар
  • Давление минимальное PN - 10 бар
  • Давление максимальное PN - 16 бар
  • Таблица фигур - 30ч939р (МЗВ)
  • Строительная длина - 180 мм
  • Тип управления - голый шток
  • Управление - голый шток
  • Конструкция шпинделя - невыдвижной
  • Клин - обрезиненный
  • Тип присоединения - фланцевый
  • Выходной крутящий момент - 28 Нм
  • Температура рабочей среды - до 80℃
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Класс материала корпуса - чугун
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал диска - чугун + EPDM
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 12.45 кг
  • Вес - 12.45 кг
  • Размер штока - 14х14 мм
  • Страна производитель затвора - Россия
  • Цвет - Синий
  • Среда - вода, вода техническая
  • Применение - водоснабжение, теплоснабжение, промышленность
  • Срок службы - 10 лет

Задвижка клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

Весогабаритные параметры задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

  • D - 200 мм
  • D1 - 160 мм
  • L - 180 мм
  • B - 19 мм
  • nxØd - 8 – 19 мм
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, под электропривод, цвет - синий

Эскиз задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

Установочные размеры задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

  • D - 20 мм
  • D1 - 100 мм
  • D2 - 70 мм
  • d3 - 104 мм
  • d4 - 14 мм
  • D5 - 49 мм
  • D6 - 46 мм
  • D7 - 32 мм
  • H - 40 мм
  • F - 3 мм
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, под электропривод, цвет - синий

Эскиз задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

Материалы деталей задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

Наименование Материал
1 Корпус чугун GGG50
2 Клин чугун GGG50 + EPDM
3 Гайка штока латунь
4 Шток нержавеющая сталь SS420
5 Крышка чугун GGG50
6 Кольцо латунь
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, под электропривод, цвет - синий

Эскиз материалов задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду80

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду80, Ру16, тип задвижки - Клиновая, тип присоединения - фланцевый, тип управления - голый шток, наличие телескопического штока - нет, длина телескопического штока min - мм, max - мм, наличие колонки управления - нет, длина колонки управления - мм
