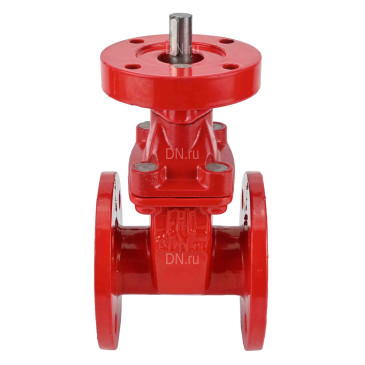

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, под электропривод, цвет - красный

Name: Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, под электропривод, цвет - красный
Brand: DN.ru
Price: 10969 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07312

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWN

Таблица фигур: 30ч939р (МЗВ)

Диаметр: Ду50

Давление условное: 16 бар

Строительная длина: 150.00 мм

Температура рабочей среды, max: 120 ℃

Тип присоединения: фланцевый

Класс материала корпуса: чугун

Тип управления: голый шток

Конструкция шпинделя: невыдвижной

Клин: обрезиненный

Уплотнение: EPDM

Все характеристики

Арт. D040-07312

Низкая цена

10 969 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду40 10 083₽Ду50 10 969₽Ду65 13 251₽Ду80 15 196₽Ду100 18 392₽Ду125 25 425₽Ду150 29 246₽Ду200 46 100₽Ду250 69 847₽Ду300 106 290₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86 - 11 ₽

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной М16х65 ГОСТ 7798-70 - 35 ₽

Итого за комплект

407 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижка чугунная литая клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру16 красная совместно с электроприводом предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Общие характеристики задвижки DN.ru 30ч939р GVWN1414E-2W-F Ру16 красная

Тип задвижки - Клиновая
Диаметр номинальный DN - 50 мм
Давление условное PN - 16 бар
ISO фланца арматуры - F10
Температура рабочей среды - от -10 до + 120
Тип присоединения - фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа - чугун + EPDM
Таблица фигур - 30ч939р (МЗВ)
Строительная длина - 150 мм
Класс материала корпуса - чугун
Управление - голый шток
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Красный
Вес - 9 кг
Страна производитель - Россия

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, под электропривод, цвет - красный

Конструкция и материалы задвижки DN.ru 30ч939р GVWN1414E-2W-F Ру16 красная

№	Наименование детали	Материал
1	Корпус	высокопрочный чугун GGG50
2	Клин	чугун + EPDM
3	Гайка	бронза
4	Шток	Нержавеющая сталь
5	Прокладка	EPDM
6	Крышка корпуса	высокопрочный чугун GGG40
7	Кольцо	Бронза
8	Кольцо	EPDM
9	Болты	Углеродистая сталь
10	ISO-фланец	высокопрочный чугун
11	Сальник	высокопрочный чугун
12	Кольцо	EPDM
13	Болты	Углеродистая сталь

Материалы задвижки Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, под электропривод, цвет - красный

Эскиз 1 задвижки 30ч939р GVWN1414E-2W-F Ру16 красная

Габаритные и установочные размеры задвижки 30ч939р GVWN1414E-2W-F Ру16 красная

Диаметр Dn - 50 мм
Строительная длина L - 150 мм
Строительная высота h2 - 200 мм
Диаметр фланца ⌀D - 165 мм
Диаметр соединительного выступа ⌀B - 99 мм
Диаметр между центрами крепёжных
отверстий ⌀C - 125 мм
Количество и диаметр болтовых
отверстий на фланце n-⌀d - 4-19 мм

Размеры задвижки Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру16 двусторонняя, фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, под электропривод, цвет - красный

Эскиз 2 задвижки 30ч939р GVWN1414E-2W-F Ру16 красная

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки с обрезиненным клином DN.RU 30ч939р с ISO-фланцем

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду40-300 Ру10/16 с ISO-фланцем и круглым штоком под электропривод
