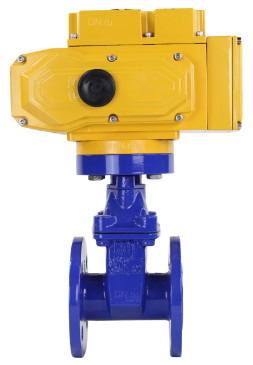

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду40 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-50-220, 220 В в городе Москва

Модификация
О товаре
Код: D040-00757
Производитель: DN.ru, Китай
Тип задвижки: Клиновая
Диаметр: Ду40
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Чугун GGG-50
Материал запорного органа: чугун + EPDM
Уплотнение: EPDM
Тип управления: электропривод
Макс. температура: 120 ℃
Все характеристики
Арт. D040-00757
Низкая цена
72 603 на 28.03.2024 $
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду40 с электроприводом MT-100-220 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Задвижки с электроприводом предназначены для эксплуатации в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электропривода осуществляется от сети переменного тока 220 В 50 Гц.

Общие характеристики задвижки DN.ru 30ч939р
Ду40 с электроприводом MT-100-220

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 40 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - электропривод
  • ISO фланца арматуры - F10
  • Размер штока арматуры - 18х18 мм
  • Температура рабочей среды - от от -10 до + до 120
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Чугун GGG-50
  • Материал запорного органа - чугун + EPDM
  • Тип уплотнения - EPDM
  • Тип покрытия - эпоксидный порошок
  • Крутящий момент - 100 Нм
  • Цвет задвижки - Синий
  • Вес - 18.8 кг
  • Страна производитель - Китай
  • Страна производитель привода - Китай

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду40 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-50-220, 220 В

Конструкция и материалы задвижки DN.ru 30ч939р

Наименование детали Материал
1 Корпус высокопрочный чугун GGG50
2 Клин чугун + EPDM
3 Гайка бронза
4 Шток Нержавеющая сталь
5 Прокладка EPDM
6 Крышка корпуса высокопрочный чугун GGG40
7 Кольцо Бронза
8 Кольцо EPDM
9 Болты Углеродистая сталь
10 ISO-фланец высокопрочный чугун
11 Сальник высокопрочный чугун
12 Кольцо EPDM
13 Болты Углеродистая сталь
Материалы задвижки Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду40 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-50-220, 220 В

Эскиз 1 Материалы задвижки 30ч939р Ру16

Габаритные и установочные размеры
задвижки DN.ru 30ч939р Ду40
с электроприводом MT-100-220

  • Диаметр Dn - 40 мм
  • Строительная длина L - 140 мм
  • Строительная высота h2 - 344 мм
  • Диаметр фланца ⌀D - 150 мм
  • Диаметр соединительного выступа ⌀B - 84 мм
  • Диаметр между центрами крепёжных
       отверстий ⌀C - 110 мм
  • Длина электропривода - 235 мм
  • Ширина электропривода - 180 мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 4-19 мм
  • Тип ISO-фланца - F10, F14
Размеры задвижки Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду40 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-50-220, 220 В

Эскиз 2 задвижки 30ч939р GVWN1414E-2W-F Ру16 синяя с DN.ru MT-220В

Параметры электропривода MT-100-220

  • Тип электропривода - Многооборотный
  • Крутящий момент привода - 100 Нм
  • Напряжение питания - 220 В
  • Номинальный потребляемый ток - 1.6А
  • Датчик обратной связи - Концевые выключатели
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Китай
  • Тип ISO-фланца привода - F10, F14
Cхема подключения электропривода DN.ru 30ч939р GVWN1414E-2W-F Ру16 синяя с DN.ru MT-220В

Электрическая схема подключения
электропривода MT-100-220
