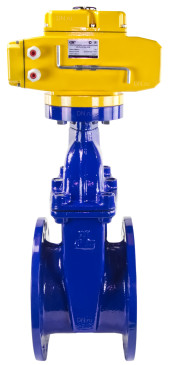

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-200-380, 380В

Модификация

О товаре

Код: D040-07363
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр условный: Ду200 мм
Давление условное: 10 бар
Строительная длина: 230.00 мм
Температура рабочей среды, max: 120 ℃
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
Ручной дублер: Шестигранник
Наличие моментной муфты: нет
Тип управления: электропривод
Взрывозащищенный корпус: нет
Степень защиты корпуса: IP67
Все характеристики
на 2025-12-31
139 098,29
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В сравнение
В избранное
Доставка в город
Москва
Сроки, при наличии на складе, указаны примерные и уточняются при размещении заказа
Со склада самовывоза
Другие диаметры:

Характеристики

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду200 с электроприводом MT-200-380 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 380В 50 Гц.

Общие характеристики задвижки DN.ru 30ч939р
Ду200 с электроприводом MT-200-380

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 200 мм
  • Давление условное PN - 10 бар
  • ISO фланца арматуры - F14
  • Температура рабочей среды - от -10 до + 120
  • Тип присоединения - фланцевый
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал запорного органа - чугун + EPDM
  • Таблица фигур - 30ч939р (МЗВ)
  • Строительная длина - 230 мм
  • Класс материала корпуса - чугун
  • Управление - С электроприводом
  • Напряжение питания - 380В
  • Конструкция шпинделя - невыдвижной
  • Клин - обрезиненный
  • Тип уплотнения - EPDM
  • Крутящий момент - 200 Нм
  • Цвет задвижки - Синий
  • Вес - 69 кг
  • Страна производитель - Россия

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-200-380, 380В

Конструкция и материалы задвижки DN.ru 30ч939р

Наименование детали Материал
1 Корпус высокопрочный чугун GGG50
2 Клин чугун + EPDM
3 Гайка бронза
4 Шток Нержавеющая сталь
5 Прокладка EPDM
6 Крышка корпуса высокопрочный чугун GGG40
7 Кольцо Бронза
8 Кольцо EPDM
9 Болты Углеродистая сталь
10 ISO-фланец высокопрочный чугун
11 Сальник высокопрочный чугун
12 Кольцо EPDM
13 Болты Углеродистая сталь
Материалы задвижки Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-200-380, 380В

Эскиз 1 Материалы задвижки 30ч939р Ру16

Габаритные и установочные размеры
задвижки DN.ru 30ч939р Ду200
с электроприводом DN.ru MT-200-380

  • Диаметр Dn - 200 мм
  • Строительная длина L - 230 мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 8-23 мм
  • Тип ISO-фланца - F10/F12
Размеры задвижки Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-200-380, 380В

Эскиз 2 задвижки 30ч939р GVWN1414E-2W-F Ру10 синяя с MT-380В

Параметры электропривода DN.ru MT-200-380

  • Тип электропривода - Многооборотный
  • Крутящий момент привода - 200 Нм
  • Напряжение питания - 380В
  • Номинальный потребляемый ток - 1.2А
  • Датчик обратной связи - Концевые выключатели
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Тепловая защита двигателя - есть
  • Тип ISO-фланца привода - F10/F12
Cхема подключения электропривода DN.ru 30ч939р GVWN1414E-2W-F Ру10 синяя с MT-380В

Электрическая схема подключения
электропривода DN.ru MT-200-380
