Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный

Артикул: D040-07257

О товаре

Артикул:
D040-07257
Бренд:
Страна производитель:
Россия
Тип задвижки:
Клиновая
Серия:
GVWN
Таблица фигур:
Диаметр условный:
Ду40 мм
Ду10 мм
Ду12 мм
Ду15 мм
Ду20 мм
Ду25 мм
Ду32 мм
Ду50 мм
Ду65 мм
Ду75 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
10 бар
14 бар
16 бар
20 бар
25 бар
40 бар
63 бар
Строительная длина:
140 мм
Температура рабочей среды, max:
150 ℃
Тип присоединения:
Фланцевый
муфтовый (резьбовой)
под приварку
Класс материала корпуса:
чугун
бронза
латунь
нержавеющая сталь
сталь
Конструкция шпинделя:
невыдвижной
выдвижной
Клин:
обрезиненный
двухдисковый
необрезиненный
Однодисковый
Уплотнение:
Силикон
Тип управления:
ручной
голый шток
С редуктором
штурвал
электропривод
Наличие концевых выключателей:
есть
нет
Все характеристики
на 2026-12-31
14 193,48
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка с обрезиненным клином разработана и применяется в системах водоснабжения и водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и указатель положения клина для визуального контроля состояния задвижки.
Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Особенности:
• наличие двух рядов отверстий, что позволяет установить задвижку, используя соответствующий крепеж, на трубопровод с давлением рабочей среды 10 или 16 бар;
• эпоксидное порошковое покрытие толщиной 250 мкм с внутренней и внешней стороны корпуса;
• наличие устройства контроля запорного органа задвижки на положение "полностью открыто" и "полностью закрыто".

Параметры задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16:

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 40 мм
  • Давление условное PN - 10/16 бар
  • Давление максимальное PN - 16 бар
  • Таблица фигур - 30ч39р (МЗВГ)
  • Строительная длина - 140 мм
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - невыдвижной
  • Клин - обрезиненный
  • Тип управления - ручной
  • Тип присоединения - Фланцевый
  • Способ монтажа - горизонтальный/вертикальный
  • Температура рабочей среды - от 0℃ до 150℃
  • Тип покрытия - эпоксидный порошок
  • Наличие блока концевых выключателей - есть
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Класс материала корпуса - чугун
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал запорного органа (клина) - чугун + силикон
  • Тип уплотнения - Силикон
  • Шток - невыдвижной
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Страна производитель - Россия
  • Цвет - Красный
  • Среда - вода, вода техническая
  • Применение - водоснабжение, теплоснабжение, Пожаротушение
  • Срок службы - 10 лет
  • Вес - 7 кг

Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный

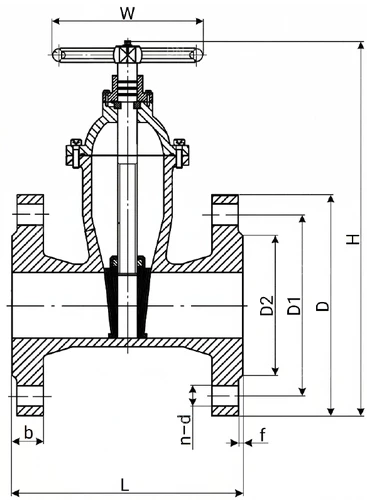

Габаритные и установочные размеры задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16:

  • L - 140 мм
  • D - 150 мм
  • B - 84 мм
  • C - 110 мм
  • b - 15.5 мм
  • f - 2.5 мм
  • W - 160 мм
  • H - 265 мм
  • n-Ød - 4-18
Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный

Эскиз задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16

Материалы задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16:

№ п/п

Наименование детали

Материал

1

Корпус

чугун GGG50

2

Клин

чугун GGG50 + SILICON

3

Гайка штока

латунь

4

Шток

нержавеющая сталь SS420

5

Прокладка

EPDM

6

Крышка

чугун GGG50

7

Фиксирующее кольцо

латунь

8

Кольцевое уплотнение

NBR

9

Болт

углеродистая сталь

10

Штурвал

чугун GGG50

11

Сальник

чугун GGG50

12

Кольцевое уплотнение

PTFE

13

Гайка штока

латунь

14

Шайба

углеродистая сталь

15

Болт

углеродистая сталь

16

Устройство контроля положения запорного органа (концевые выключатели)

-
Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный

Эскиз материалов задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на задвижки клиновые стальные DN.ru
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Паспорт на задвижки клиновые 30ч39р DN.ru GVWN1414S-2W-F-S signal box red Ду40-200 Ру10/16 чугунные, фланцевые, со штурвалом
2D модель задвижка клиновая 30ч39р DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 чугунная, фланцевая, со штурвалом.dwg
3D модель задвижка клиновая 30ч39р DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 чугунная, фланцевая, со штурвалом.dwg
3D модель задвижка клиновая 30ч39р DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 чугунная, фланцевая, со штурвалом.stp
