Электропривод четвертьоборотный DN.ru-010 220В c датчиком обратной связи и входным управляющим сигналом 4-20 мА в г. Москва

Электрические четвертьоборотные приводы DN.RU предназначены для дистанционного и местного управления запорной арматурой. Широко применяется в газовой, нефтяной, металлургической и пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

  • Маркировка: DN.RU-010;
  • Электрическое питание: 220В;
  • Установочные размеры: соответствуют международному стандарту ISO05211/DIN3337;
  • Внутренняя тепловая защита привода:
    открытие при + 120 °С
    закрытие при + 97 °С
  • Рабочая температура: - 20...+40°С.
  • Опционные схемы:
    - датчик обратной связи - 4-20мА;
    - входной управляющий сигнал -4-20мА;
  • Корпус привода: из алюминиевого сплава, с анодно-окисным покрытием и полиэфирным порошковым покрытием. Cтойкость к коррозии в соответствии со стандартом IP67, NEMA4 и 6, IP68 - опция;
  • Двигатель привода: полностью закрытый короткозамкнутый асинхронный с тепловой защитой от повреждений;
  • Производство: Китай;

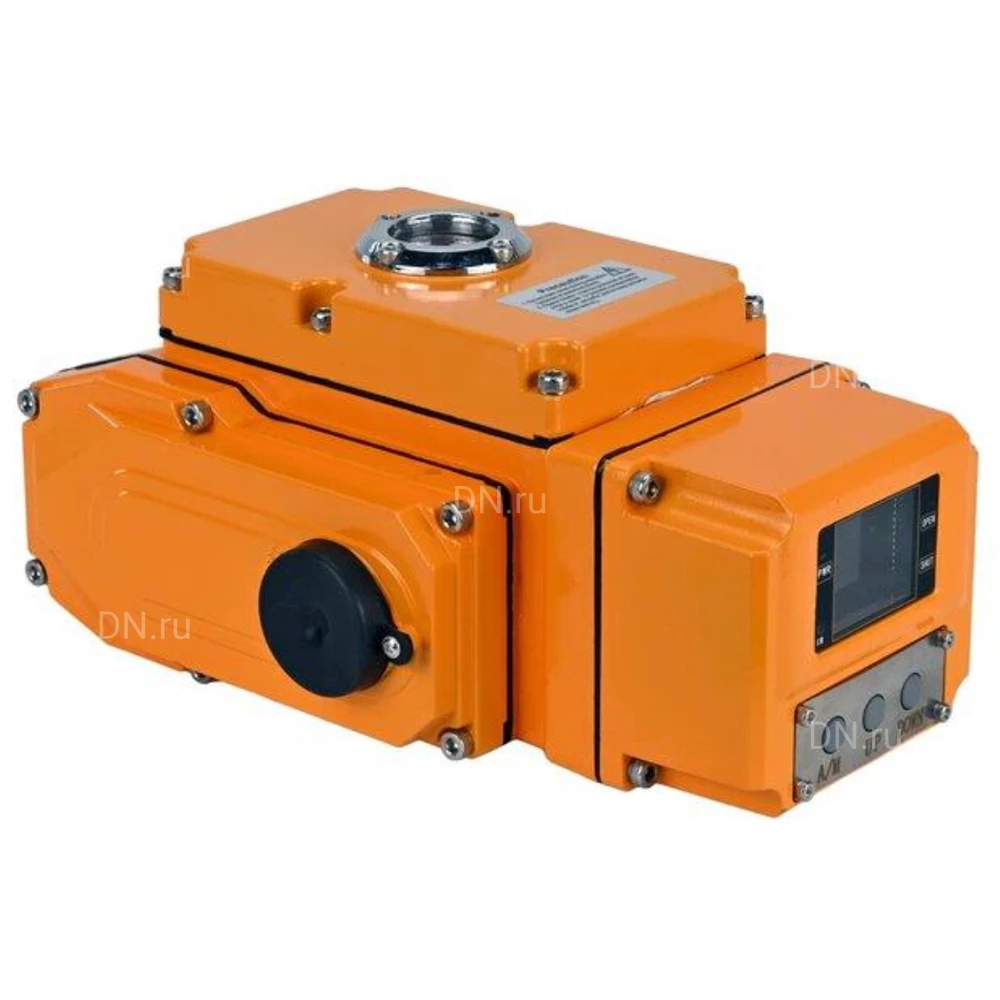

электропривод DN.RU 220В

Параметры производительности DN.RU-010

  • Крутящий момент (Макс) H*M: 10.
  • Время цикла (поворот 90°): 30
  • Высота оси вращения привода *h,мм: 107
  • Вал привода (мм):
    - квадратное сечение - 14х14 / 17х17;
    - глубина - 18 / 22,5;
    - круглое сечение - 15,78 / 18,95;
    - глубина - 28.
  • Мощность (Вт): 15
  • Номинальный ток,А: 0,35
  • Вес привода, кг: 4,6

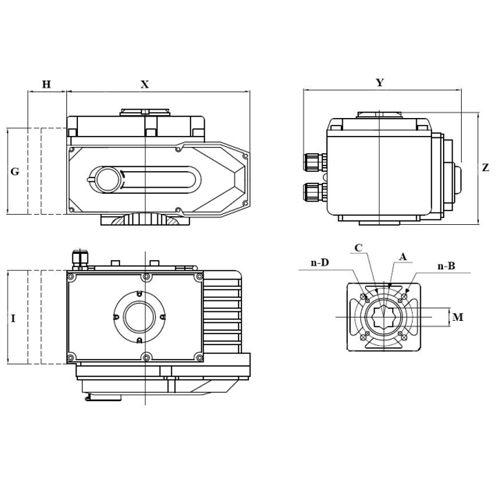

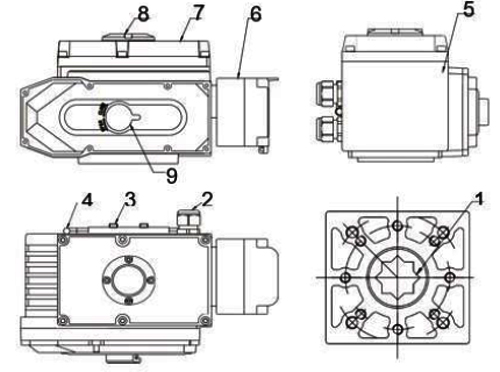

Внешний вид и установочные размеры DN.RU-010

Электропривод DN.RU

Технические характеристики электропривода DN.RU-010

Оболочка Оболочка из алюминиевого сплава, корпус: IP67, IP68 - опция
Питание Стандарт: 220 В пер. тока/1 ф.
Опция: 110 В пер. тока/1 ф 380 В/440 В/3 ф., 50/60Гц, ±10% 24 В/110 В пост. тока /220 В пост. тока
Питание системы управления 110/220 В пер. тока/1 ф., 50/60 Гц.
Электродвигатель Короткозамкнутый асинхронный двигатель
Концевой выключатель 2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Вспомогательный концевой выключатель 2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Ход 90° -270° ± 10° (просьба указать заранее, если более 90°) 0°~270°
Безотказный/ Рабочая температура Встроенная тепловая защита, открытие при 120°C ±5°С / закрытие при 97°С ± 5°С
Индикатор Постоянная индикация ситуации
Ручная работа Механическая рукоятка (опция - маховик)
Самоблокирующееся устройство Самоблокирующееся червяком и червячной передачей
Механический ограничитель 2 внешних регулируемых стопора
Обогреватель 7-10 Вт (110/220 В пер. тока) противоконденсационный
Вводы 2 шт. М18
Температура окружающей среды -20...+70°С
Смазка Смазки молибденовые (ЕР tyte)
Материал Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Влажность окружающей среды Максимум 90% относительной влажности, без образования конденсата
Защита от вибрации X Y Z 10g, 0,2-34 Гц, 30 минут
Внешнее покрытие Сухое порошковое. Эпоксидно полиэфирное

Электрическая схема подключения

Схема подключения

График сравнения цен аналогичных электроприводов*. При клике на точку графика получите развернутую информацию. *Электроприводы подобраны по следующим параметрам: Тип электропривода - Четвертьоборотный, Напряжение питания - 220 В В, Тип ISO-фланца - , Управляющий сигнал -

Купить похожий электропривод 220 В

Наименование
Цена, с НДС
38 459 руб.
46 925 руб.
48 284 руб.
129 222 руб.
137 596 руб.
148 313 руб.
Бренд
DN.ru, Китай
DN.ru, Китай
DN.ru, Китай
BERNARD, Франция
BERNARD, Франция
BERNARD, Франция
Управляющий сигнал
4-20 мА
4-20 мА
4-20 мА
0-10 В, 4-20 мА, ON/OFF
0-10 В, 4-20 мА, ON/OFF
0-10 В, 4-20 мА, ON/OFF
Напряжение питания
220 В
220 В
220 В
220 В
220 В
220 В
Номинальный потребляемый ток
0.08 А
0.30 А
0.33 А
1.10 А
1.10 А
1.20 А
Крутящий момент
100 Нм
300 Нм
400 Нм
250 Нм
300 Нм
500 Нм
Тип ISO-фланца:
F10, F14
F07, F10
F10, F12
F07, F10
F07, F10
F07, F10
Степень защиты корпуса IP
67
67
67
68
68
68
Взрывозащита
нет
нет
нет
нет
нет
нет
Форма вала
□ 14х14 , ○ 16 мм, □ 17х17 , ○ 16 мм
□ 17х17 , ○ 22 мм, □ 19х19 , ○ 22 мм, □ 22х22 , ○ 22 мм
□ 22х22 , ○ 28 мм
□ 14х14 , □ 17х17 , □ 19х19
□ 17х17 , □ 19х19 , □ 22х22
□ 19х19 , □ 22х22
Вес
4.60
13.40
13.80
18.00
20.00
20.00
