Электроприводы четвертьоборотные DN.ru QT-EX-M-O2-220VAC-У1 взрывозащитные с моментной муфтой и штурвалом, 220В купить в Москве и РФ

Электроприводы DN.ru QT-EX-M-O2-220VAC-У1 предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Основные технические данные электроприводов DN.ru QT-EX-M-O2-220VAC-У1

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90
Напряжение питания	220V/AC, 50Hz, 1 фаза 380V/AC, 50Hz, 3 фазы
Кабельный ввод	водонепроницаемый G1/2
Тип присоединения	ISO 5211
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	есть (моментная муфта)
Наличие ручного дублера	шестигранник
Класс защиты корпуса	IP67
Температура окружающей среды, °С	от -30 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	есть

Электроприводы четвертьоборотные DN.ru QT-EX-M-O2-220VAC-У1 взрывозащитные с моментной муфтой и штурвалом, 220В

Габаритно-установочные размеры электроприводов DN.ru QT-EX-M-O2-220VAC-У1

Модель	H, мм	H1, мм	H2, мм	D, мм	L, мм	L1, мм	L2, мм	L3, мм
QT-W (M)-005/ 010/015	281	170	77	Ø 120	215	310	170	121
QT-W (M)-020/ 030/040	276	197	99	Ø 180	270	350	191	160
QT-W (M)-060/ 120/180	300	240	112	Ø 250	311	410	252	186
QT-W (M)-300/ 500	360	260	165	Ø 250	325	430	272	186

Модель	Размер штока, квадрат, мм	ISO 5211
QT-W (M)-005/010/015	17x17	F05/F07
QT-W (M)-020/030/040	22x22	F07/F10
QT-W (M)-060/120	27x27	F10/F12
QT-W (M)-180	27x27	F12/F16
QT-W (M)-300/500	36x36	F14/F16

Электроприводы четвертьоборотные DN.ru QT-EX-M-O2-220VAC-У1 взрывозащитные с моментной муфтой и штурвалом, 220В

Эскиз электроприводов DN.ru QT-EX-M-O2-220VAC-У1

Технические характеристики электроприводов DN.ru QT-EX-M-O2-220VAC-У1

Модель	Крутящий момент, Нм	Время цикла, сек	Напря- жение, В	Мощ- ность, Вт	Номиналь- ный ток, А	Переда- точное отношение	Вес, кг
QT-W (M)-005	50	30	220/ 380	25	0,35	70:1	7,6
QT-W (M)-010	100	30	220/ 380	30	0,48	70:1	7,8
QT-W (M)-015	150	30	220/ 380	40	0,55	70:1	8
QT-W (M)-020	200	30	220/ 380	50	0,65	95:1	12,7
QT-W (M)-030	300	30	220/ 380	60	0,75	95:1	12,8
QT-W (M)-040	400	30	220/ 380	90	0,95	95:1	13
QT-W (M)-060	600	30	220/ 380	120	1,1	89:1	21,2
QT-W (M)-120	1200	30	220/ 380	180	1,3	89:1	23,2
QT-W (M)-180	1800	30	220/ 380	250	1,5	89:1	23,5
QT-W (M)-300	3000	60	220/ 380	370	1,6	348:1	37,5
QT-W (M)-500	5000	60	220/ 380	550	1,7	348:1	38

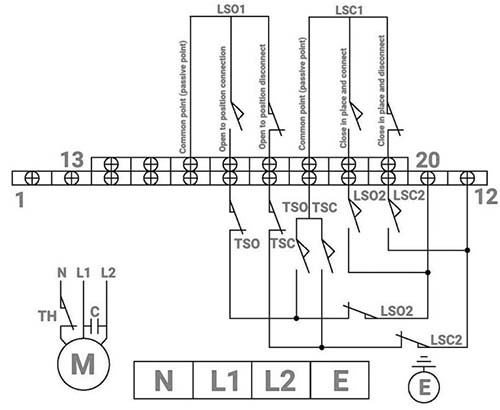

Схема подключения электроприводов DN.ru QT-EX-M-O2-220VAC-У1
