Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Электропривод четвертьоборотный DN.ru QT-N-005EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK
Электропривод четвертьоборотный DN.ru QT-N-005EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK
Артикул: D300-04992
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 24В
Потребляемая мощность: 10 Вт
Крутящий момент: 50 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 14х14 мм
Датчик обратной связи: 4-20 мА, Концевые выключатели
Управляющий сигнал: 4-20 мА
Степень защиты корпуса: IP67
Тепловая защита: есть
Взрывозащита корпуса: нет
Вес: 4 кг
на 2025-11-14
75 264,79
  • $
  • €
Электропривод четвертьоборотный DN.ru QT-N-010EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK
Электропривод четвертьоборотный DN.ru QT-N-010EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK
Артикул: D300-04993
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 24В
Потребляемая мощность: 20 Вт
Крутящий момент: 100 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 17х17 мм
Датчик обратной связи: 4-20 мА, Концевые выключатели
Управляющий сигнал: 4-20 мА
Степень защиты корпуса: IP67
Тепловая защита: есть
Взрывозащита корпуса: нет
Вес: 5 кг
на 2025-11-14
82 475,14
  • $
  • €

Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1-HARK предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK

ХарактеристикаЗначение
Напряжение питания24 VDC
Тип электроприводачетвертьоборотный
Управление4-20 мА/0-10 В
Тип двигателяасинхронный двигатель с короткозамкнутым ротором
Концевые выключатели2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °90 ± 5
Встроенная тепловая защитавключение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положенияесть
Температура окружающей среды, °Cот –20 до +70
Ручной дублёршестигранник (в комплекте)
Автоблокировка положения электроприводаавтоблокировка червячного механизма и червячной передачи
Механический ограничительдва внешних регулируемых ограничителя
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK

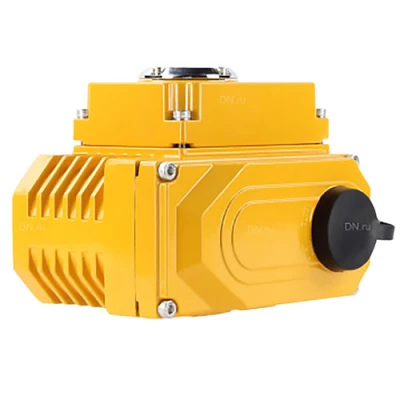

Изображение электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK

Габариты и размеры электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK

МодельX, ммY, ммZ, ммH, ммG, ммI, ммC, ммA, ммM, ммn-Dn-B
005EM161120.5122741141045070144-М64-М8
010EM188165127401141005070174-М64-М8
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK

Эскиз электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK

Деталировка электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK

№Наименование детали
1Выходной вал
2Кабельный замок
3Механический ограничитель
4Ручной дублер
5Корпус
6Модульный бокс
7Крышка
8Смотровое стекло
9Защита от пыли
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА HARK

Эскиз деталировки электропривода четвертьоборотного QT-N-EM-A1-24VDC-У1-HARK
