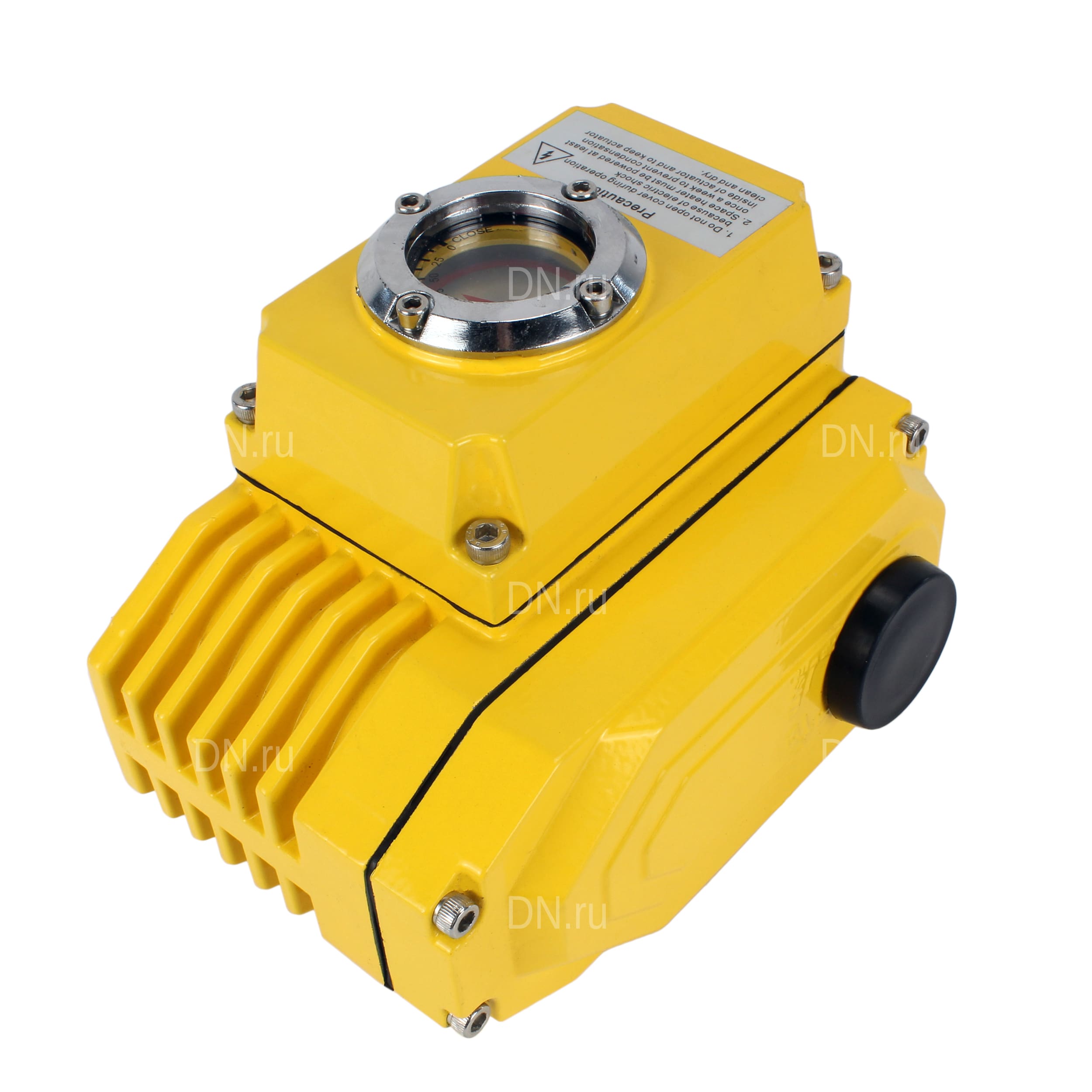

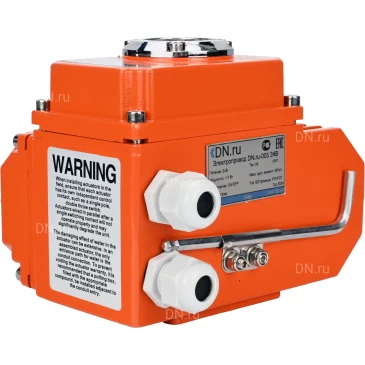

Электроприводы четвертьоборотные DN.ru QT-N-EM-O1-24VDC-У1 HARK, крутящий момент 30-200Нм

Электроприводы четвертьоборотные DN.ru [markirovka] предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой

Основные технические характеристики электроприводов четвертьоборотных DN.ru QT2-N-EM-O1-24VDC-У1 24В, крутящий момент 30-200Нм:

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электроприводы четвертьоборотные DN.ru QT-N-EM-O1-24VDC-У1 HARK, крутящий момент 30-200Нм

Габариты и установочные размеры электроприводов четвертьоборотных DN.ru QT2-N-EM-O1-24VDC-У1 24В, крутящий момент 30-200Нм:

Модель	003EM	020EMT
L, мм	123	241.8
H, мм	115	157.5
A, мм	101	119
B, мм	98	118
C, мм	74	112.3
D, мм	49	26
Размер штока, квадрат, мм	14x14	22x22
ISO 5211	F05/F07	F07/F10

Эскиз габаритов и размеров электроприводов четвертьоборотных DN.ru QT2-N-EM-O1-24VDC-У1 24В, крутящий момент 30-200Нм:

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз схемы устройства электроприводов четвертьоборотных DN.ru QT2-N-EM-O1-24VDC-У1 24В, крутящий момент 30-200Нм:
