Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Электропривод четвертьоборотный DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander
Электропривод четвертьоборотный DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander
Артикул: D300-05868
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 220В
Потребляемая мощность: 10 Вт
Крутящий момент: 50 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 14х14 мм
Датчик обратной связи: 0-10 В, Концевые выключатели
Управляющий сигнал: 0-10 В
Степень защиты корпуса: IP67
Тепловая защита: есть
Взрывозащита корпуса: нет
Вес: 2 кг
на 2025-11-01
59 121,02
  • $
  • €

Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1-DAR gander предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander

ХарактеристикаЗначение
Напряжение питания220 VAC
Тип двигателяасинхронный
Концевые выключатели2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели2-Открыто/Закрыто 250В 10А
Угол поворота, °90±5
Внутренняя тепловая защитаотключение при +110±5°C, включение при +97± 5°С
Визуальный индикатор положенияесть
Температура окружающей среды, °Cот –20 до +65
Ручной дублершестигранник (в комплекте)
Самоблокирующееся устройствосамоблокирующееся червяком и червячной передачей
Механический ограничитель2 внешних регулируемых стопора
Кабельный ввод2xM18
Класс защиты корпусаIP67
Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander

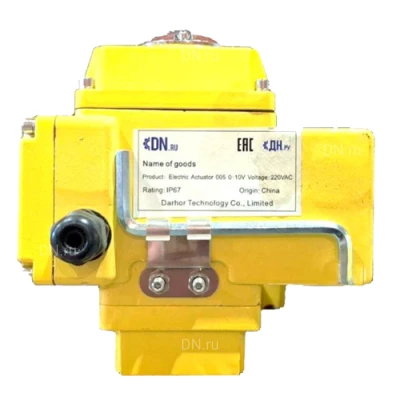

Изображение электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander

Габариты и размеры электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander

X, ммY, ммZ, ммH, ммG, ммI, мм
161119.513040114100
Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander

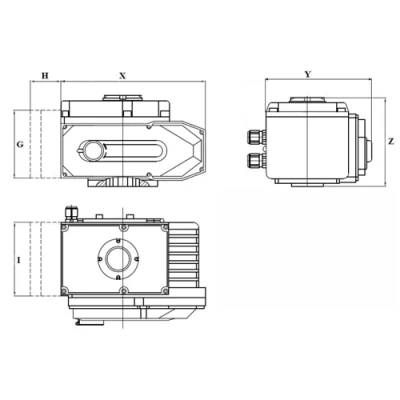

Эскиз электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander

Деталировка электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander

№Наименование детали
1Выходной вал
2Кабельный замок
3Механический ограничитель
4Ручной дублер
5Корпус
6Модульный бокс
7Крышка
8Смотровое стекло
9Защита от пыли
Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В DAR gander

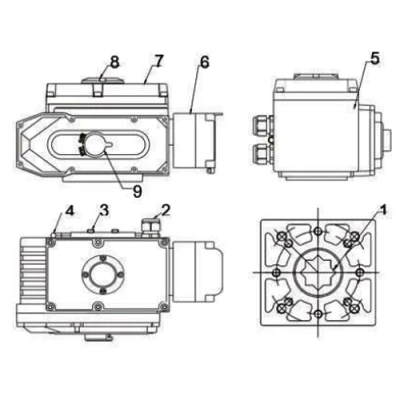

Эскиз деталировки электропривода четвертьоборотного QT-N-EM-B1-220VAC-У1-DAR gander
