Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Электропривод четвертьоборотный DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Электропривод четвертьоборотный DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Артикул: D300-04909
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 220В
Потребляемая мощность: 15 Вт
Крутящий момент: 50 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 14х14 мм
Датчик обратной связи: 4-20 мА, Концевые выключатели
Управляющий сигнал: 4-20 мА
Степень защиты корпуса: IP67
Тепловая защита: нет
Взрывозащита корпуса: нет
Вес: 3 кг
на 2025-11-01
59 048,73
  • $
  • €
Электропривод четвертьоборотный DN.ru QT-N-010EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Электропривод четвертьоборотный DN.ru QT-N-010EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Артикул: D300-08379
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 220В
Потребляемая мощность: 30 Вт
Крутящий момент: 100 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 17х17 мм
Датчик обратной связи: 4-20 мА, Концевые выключатели
Управляющий сигнал: 4-20 мА
Степень защиты корпуса: IP67
Тепловая защита: нет
Взрывозащита корпуса: нет
Вес: 5 кг
на 2025-11-01
60 664,98
  • $
  • €
Электропривод четвертьоборотный DN.ru QT-N-015EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Электропривод четвертьоборотный DN.ru QT-N-015EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR
Артикул: D300-04922
Производитель: DN.ru, Китай
Тип электропривода: Четвертьоборотный
Напряжение питания: 220В
Потребляемая мощность: 30 Вт
Крутящий момент: 150 Нм
Тип ISO-фланца: F05, F07
Форма вала квадрат: 17х17 мм
Датчик обратной связи: 4-20 мА, Концевые выключатели
Управляющий сигнал: 4-20 мА
Степень защиты корпуса: IP67
Тепловая защита: нет
Взрывозащита корпуса: нет
Вес: 5 кг
на 2025-11-01
65 527,18
  • $
  • €

Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1-DAR предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

ХарактеристикаЗначение
Напряжение питания220 VAC
Тип двигателяасинхронный
Концевые выключатели2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели2-Открыто/Закрыто 250В 10А
Угол поворота, °90±5
Внутренняя тепловая защитаотключение при +110±5°C, включение при +97± 5°С
Визуальный индикатор положенияесть
Температура окружающей среды, °Cот –20 до +65
Ручной дублершестигранник (в комплекте)
Самоблокирующееся устройствосамоблокирующееся червяком и червячной передачей
Механический ограничитель2 внешних регулируемых стопора
Кабельный ввод2xM18
Класс защиты корпусаIP67
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR

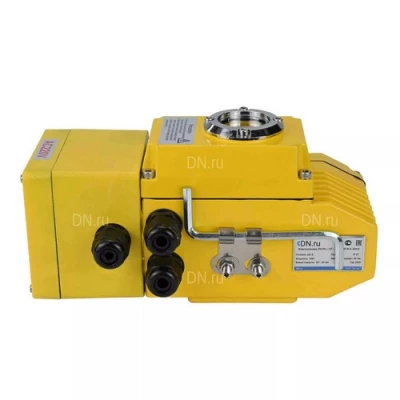

Изображение электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

Габариты и размеры электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

МодельX, ммY, ммZ, ммH, ммG, ммI, мм
005EM16611812240114100
015EM20013312840114100
20013312840114100
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR

Эскиз электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

Деталировка электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

№Наименование детали
1Выходной вал
2Кабельный замок
3Механический ограничитель
4Ручной дублер
5Корпус
6Модульный бокс
7Крышка
8Смотровое стекло
9Защита от пыли
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR

Эскиз деталировки электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR

Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20 мА DAR

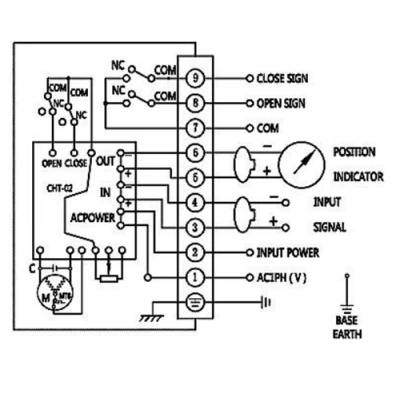

Схема подключения электропривода четвертьоборотного QT-N-EM-A1-220VAC-У1-DAR
