Центробежные моноблочные насосы с прямым подсоединением двигатель-насос и общим валом до 15 кВт, конструкция для стандартных двигателей ІЕС с интегрированным упорным подшипником от 18,5 до 75 кВт (конструкция Stub-shaft). Корпус насоса с осевым всасывающим патрубком и верхним радиальным подающим раструбом, основные размеры и тех характеристики в соответствии со стандартом EN 733 с другими дополнительными размерами.
Насосы этой серии обладают значительной массой, что позволяет максимально избегать вибрационных перегрузок и положительно сказывается на ресурсе двигателя. Насосы хорошо подходят для ответственных участков, поддерживающих длительное беспрерывное функционирование. Возможны специальные исполнения с другим напряжением и частотой. Моноблочное строение полностью защищает от попадания жидкости внутрь рабочего механизма насоса, что позволяет минимизировать сбои в работе. В условиях эксплуатации, прописанных в инструкции, насос функционирует в непрерывном режиме 24/7. |
Технические параметры насосов центробежных, моноблочных Calpeda BNMS4 150| Характеристика | Значение |
|---|
| Тип оборудования | насос | | Вид насоса | по конструкции | | Давление | 10 бар | | Материал корпуса | бронза | | Температура рабочей среды максимальная | 90 °C | | Степень защиты | 54 | | Гарантия | 36 мес. | | Бренд | Calpeda | | Страна производитель | Италия |

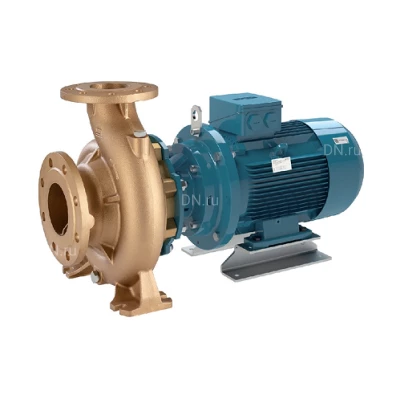

|  Изображение насосов центробежных, моноблочных Calpeda BNMS4 150 |
Габариты и размеры насосов центробежных, моноблочных Calpeda BNMS4 150| Модель | DN1, мм | DN2, мм | a, мм | fM, мм | h1, мм | h2, мм | H, мм | m1, мм | m2, мм | n1, мм | n2, мм | w1, мм | b, мм | s, мм | l1, мм | l2, мм | w, мм | m4, мм | m5, мм |
|---|
| 150/315A/B | 200 | 150 | 160 | 1086 | 280 | 400 | 595 | 200 | 150 | 550 | 450 | 25 | 100 | 22 | 260 | 298 | 334 | 540 | 455 | | 150/315S | 200 | 150 | 160 | 1086 | 280 | 400 | 595 | 200 | 150 | 550 | 450 | 25 | 100 | 22 | 260 | 298 | 334 | 540 | 455 | | 150/315B/B | 200 | 150 | 160 | 1086 | 280 | 400 | 595 | 200 | 150 | 550 | 450 | 25 | 100 | 22 | 260 | 298 | 334 | 540 | 455 |
|  Эскиз (эскизы) габаритов насосов центробежных, моноблочных Calpeda BNMS4 150 |
Деталировка насосов центробежных, моноблочных Calpeda BNMS4 150| Наименование | Материал |
|---|
| Корпус насоса | Бронза | | Соединительная часть | Бронза | | Рабочее колесо | Бронза, для мод. 32/12, 32/16, 32/20, 32L/20, 40/20 - Латунь | | Вал | Сталь | | Уплотнение | Уголь-керамика-NBR | | Контрфланцы | Сталь |
|  Эскиз деталировки насосов центробежных, моноблочных Calpeda BNMS4 150 |
