Клапаны отсечные пневматические DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода

Клапан пневматический отсечной предназначен для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования.

Основные технические характеристики клапанов отсечных пневматических DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

Наименование	Значение
Номинальный диаметр DN, мм	15 ÷ 100
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +180
Температура окружающей среды, ⁰C	от -20 до +60
Максимальный перепад давления на клапане Δрmax, бар	0 ÷ 25
Рабочая среда	вода, воздух, масло и другие среды, совместимые с материалами деталей клапана
Направление подачи рабочей среды	стрелка на корпусе клапана
Максимальная кинематическая вязкость рабочей среды	600 мм2/с
Исполнение	нормально-закрытый
Присоединение к трубопроводу	фланцевое
Среда управления	воздух, нейтральные газы со степенью фильтрации не менее 40 микрон
Давление среды управления, бар	3 ÷ 8
Резьба порта подачи воздуха	BSPT 1/4″
Класс герметичности	VI ГОСТ 9544-2015
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний ресурс, циклов закрытия/открытия	500 000

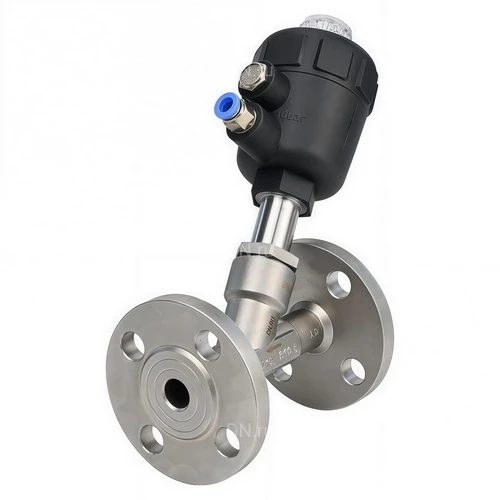

Клапаны отсечные пневматические DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода - пластик

Габариты и размеры клапанов отсечных пневматических DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

Модель	Ду15	Ду20	Ду25	Ду32	Ду40	Ду50	Ду65	Ду65	Ду80	Ду100
L, мм	130	130	140	150	180	195	230	230	250	280
T, мм	14	14	14	16	16	16	18	18	18	18
f, мм	2	2	2	2	2	2	2	2	2	2
ØD, мм	95	105	115	135	145	160	185	185	195	215
ØC, мм	65	75	85	100	110	125	145	145	160	180
ØB, мм	40	50	60	70	80	92	115	115	130	150
A, мм	185	185	200	240	250	260	300	300	360	380
H, мм	160	160	170	210	215	220	270	270	310	330
ØE, мм	64	64	64	80	80	80	100	100	126	126
N-Ød, шт-мм	4-Ø14	4-Ø14	4-Ø14	4-Ø18	4-Ø18	4-Ø18	4-Ø18	8-Ø18	8-Ø18	8-Ø18
G, дюйм	R 1/4″	R 1/4	R 1/4	R 1/4	R 1/4	R 1/4	R 1/4	R 1/4	R 1/4	R 1/4
R, мм	М26х1.5	М26х1.5	М26х1.5	М26х1.5	М26х1.5	М26х1.5	М26х1.5	М26х1.5	М36х2	М36х2

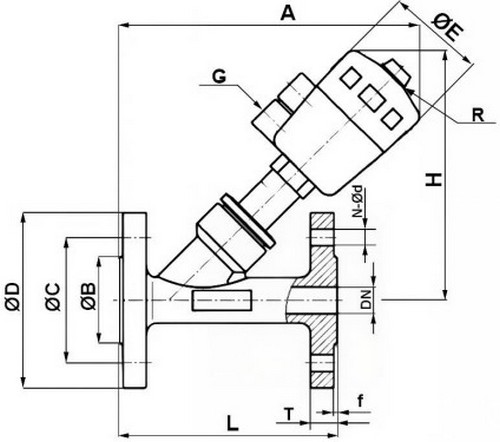

Эскиз габаритов и размеров клапанов отсечных пневматических DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных

Таблица деталей и материалов клапанов отсечных пневматических DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

№ п/п	Наименование детали	Материал
1	Корпус привода	полиамид PA66
2	Воздушный порт 2, сообщающийся с атмосферой	-
3	Гайка поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Воздушный порт 1 для подачи воздуха	-
5	Заглушка	железо
6	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Пружина	сталь 60Si2MnA (аналог 60С2А)
9	Уплотнение штока	PTFE
10	Крышка клапана	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
11	Уплотнительная прокладка корпуса клапана	PTFE
12	Диск клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Шайба уплотнения диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
14	Гайка диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
15	Индикатор положения	поликарбонат
16	Шток индикатора положения	полиамид PA66
17	Пружина	сталь 60Si2MnA (аналог 60С2А)
18	Верхняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
19	Уплотнительное кольцо	FPM
20	Нижняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
21	Уплотнительное кольцо поршня	FPM
22	Поршень	полиамид PA66
23	Уплотнение штока	FPM
24	Уплотнение штока	PTFE
25	Уплотнение диска клапана	PTFE
26	Корпус клапана	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)

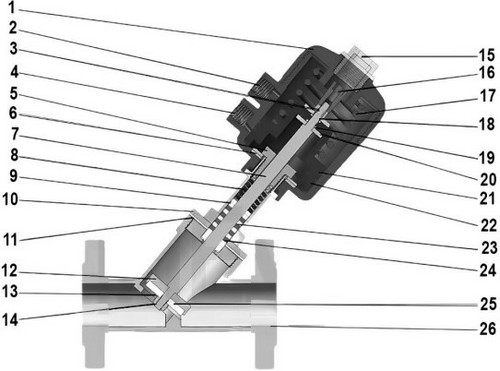

Эскиз деталей и материалов клапанов отсечных пневматических DN.ru VSP3241P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных
