Клапаны отсечные пневматические DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевые, Y-образные

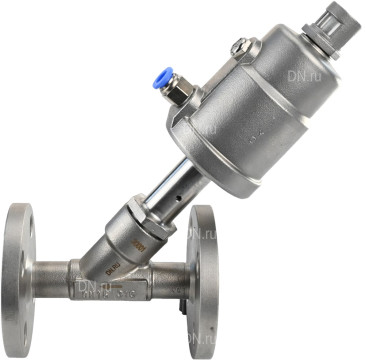

Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду15 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 16 бар
Строительная длина: 120 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 2.90 кг
Артикул: D090-02080
Доставим в город Москва:
В наличии:
9 236 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду25 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Строительная длина: 140 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 4.60 кг
Артикул: D090-02082
Доставим в город Москва:
В наличии:
10 169 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду32 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 16 бар
Строительная длина: 150 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 5.80 кг
Артикул: D090-02083
Доставим в город Москва:
В наличии:
14 673 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду40 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Строительная длина: 180 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 6.50 кг
Артикул: D090-02084
Доставим в город Москва:
В наличии:
16 805 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду50 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Строительная длина: 195 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 8.80 кг
Артикул: D090-02085
Доставим в город Москва:
В наличии:
26 449 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Строительная длина: 230 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 12.20 кг
Артикул: D090-02086
Доставим в город Москва:
В наличии:
47 765 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду80 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Строительная длина: 250 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 20.00 кг
Артикул: D090-02087
Доставим в город Москва:
В наличии:
76 269 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Строительная длина: 280 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 30.50 кг
Артикул: D090-02088
Доставим в город Москва:
В наличии:
106 766 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан отсечной пневматический DN.ru VSP3232PV-F-1PNC Ду20 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Строительная длина: 130 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 220 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 3.20 кг
Артикул: D090-02081
Доставим в город Москва:
В наличии:
9 302 $  ?
до 2024-11-24
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапаны отсечные пневматические DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевые, Y-образные предназначены для регулирования или перекрытия потока рабочей среды в трубопроводе. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана

Технические характеристики клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные:

Наименование Значение
1 Маркировка VSP3232PV-F-1PNC
2 Бренд DN.ru
3 Тип управления пневмопривод
4 Тип клапана
5 Тип присоединения фланцевый
6 Максимальное рабочее давление PN, бар 16
7 Рабочая среда вода, пар и жидкости, совместимые с материалами конструкции клапана
8 Направление подачи рабочей среды стрелка на корпусе клапана
9 Максимальная кинематическая вязкость рабочей среды 600 мм2/с
10 Характеристика регулирования линейная
11 Исполнение нормально-закрытый
12 Класс герметичности VI ГОСТ 9544-2015
13 Материал корпуса сталь CF8M
14 Диапазон температуры рабочей среды Тр, °С от -40 до 220
15 Средний срок службы, лет 10 млн циклов закрытия/открытия

Клапаны отсечные пневматические DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевые, Y-образные

Габаритные и установочные размеры клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные:

DN L, мм D, мм D1, мм D2, мм A, мм H, мм b, мм B, мм N K Вес, кг
15 120 95 65 40 187 160 14 62 4 G 1/8″ 2.9
20 130 105 75 50 190 162 14 62 4 G 1/8″ 3.2
25 140 115 85 60 218 185 14 76 4 G 1/8″ 4.6
32 150 135 100 70 223 199 16 96 4 G 1/8″ 5.8
40 180 145 110 80 250 201 16 96 4 G 1/8″ 6.5
50 195 160 125 92 290 253 16 117 4 G 1/4″ 8.8
65 230 185 145 115 325 272 18 117 4 G 1/4″ 12.2
80 250 195 160 130 355 305 18 163 8 G 1/4″ 20.0
100 280 215 180 150 385 334 18 184 8 G 1/4″ 30.5
Клапаны отсечные пневматические DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевые, Y-образные

Эскиз клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные

Материалы деталей клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные:

Наименование детали Материал
1 Корпус сталь CF8M
2 Плунжер сталь CF8M
3 Уплотнение плунжера PTFE
4 Крышка клапана сталь CF8M
5 Пружина сталь 60Si2MnA
6 Крышка привода сталь CF8M
7 Корпус привода сталь CF8M
8 Крышка индикатора пластик
9 Пружина сталь 60Si2MnA
10 Поршень алюминиевый сплав АД31
11 Уплотнение поршня VITON
12 V-образное уплотнение поршня VITON
13 Уплотнение NBR
14 Шток сталь CF8M
15 Уплотнение штока PTFE
16 Уплотнение крышки клапана PTFE
Эскиз материалов клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные

Эскиз материалов клапанов отсечных пневматических DN.ru VSP3232PV-F-1PNC Ду15-100 Ру16 из нержавеющей стали, фланцевых, Y-образные
