Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевые с МИМ, корпус - нержавеющая сталь 12Х18Н9ТЛ, нормально открытые купить в Москве и РФ

Клапаны отсечные с МИМ предназначены для установки на трубопроводах с целью быстрого отсекания потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Управление клапаном отсечным (далее — КО) происходит при помощи МИМ (мембранного исполнительного механизма) поступательного типа, шток которого соединен с плунжером клапана. При поступлении входного пневматического сигнала в МИМ на открытие или закрытие КО, его шток передает усилие на плунжер, перемещая его вверх или вниз, тем самым открывая или закрывая проходное отверстие КО.

Технические параметры Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ

Характеристика	Значение
Номинальный диаметр DN, мм	15-300
Номинальное давление PN, бар	16
Уплотнение в затворе	Металл по металлу
Допустимый перепад давления ∆P, бар	8
Время срабатывания, сек	5
Температура окружающей среды, ⁰C	От -30 до +50
Относительная влажность окружающей среды, %	30-80
Класс герметичности	«В» по ГОСТ 9544
Пропускная характеристика	равнопроцентная
Материал плунжера	нержавеющая сталь 12Х18Н9ТЛ

Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевые с МИМ, корпус - нержавеющая сталь 12Х18Н9ТЛ, нормально открытые

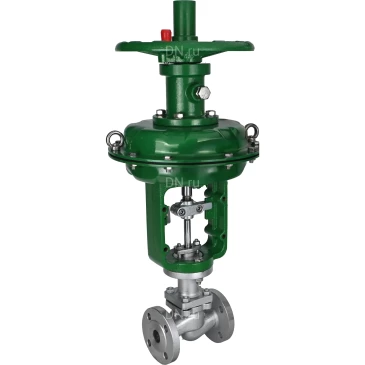

Изображение Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ

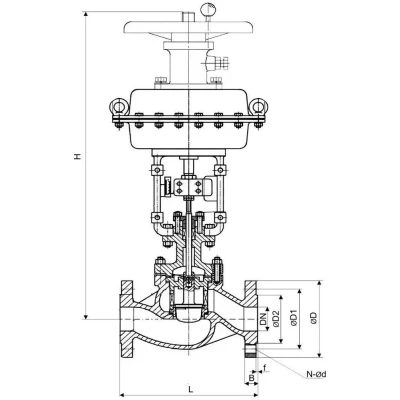

Габаритные и установочные размеры Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ

Модель	DN	L	H	ØD	ØD1	ØD2	F	B	Вес, кг	N-Ød, шт-мм
Ду15	15	130	583	95	65	45	2	14	22.6	4-14
Ду20	20	150	610	105	75	55	2	14	23.4	4-14
Ду25	25	160	620	115	85	65	2	18	24.2	4-14
Ду32	32	180	650	135	100	75	2	18	28	4-18
Ду40	40	200	690	145	110	85	2	18	32	4-18
Ду50	50	230	710	160	125	100	2	18	37	4-18
Ду65	65	290	830	180	145	120	2	18	56	8-18
Ду80	80	310	880	195	160	135	2	20	58	8-18
Ду100	100	350	880	215	180	158	2	20	68	8-22
Ду125	125	400	1100	245	210	184	2	22	129	8-25
Ду150	150	480	1160	280	240	212	2	22	149	8-25
Ду250	250	730	1500	405	355	319	2	26	412	12-30
Ду300	300	850	1520	460	410	370	2	28	528	16-30
Ду200	200	600	1200	335	295	265	2	24	211	12-25

Эскиз Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ

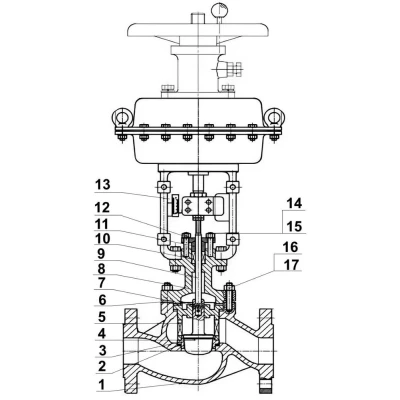

Деталировка Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь 12Х18Н9ТЛ
2	Прокладка	металлическая намотка с графитом
3	Седло	нержавеющая сталь 12Х18Н9ТЛ
4	Плунжер	нержавеющая сталь 12Х18Н9ТЛ
5	Направляющая втулка	нержавеющая сталь 12Х18Н9ТЛ
6	Прокладка	металлическая намотка с графитом
7	Соединительный штифт	нержавеющая сталь 12Х18Н9ТЛ
8	Крышка	нержавеющая сталь 12Х18Н9ТЛ
9	Шток	нержавеющая сталь 12Х18Н9ТЛ
10	Сальниковая набивка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Втулка сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Прижимная пластина сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13	Мембранный исполнительный механизм	-
14,15,16,17	Болт, Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталировки Клапаны отсечные односедельные DN.ru 22нж15нж VIS3535M-F-MIM-NO Ду15-300 Ру16 фланцевый с МИМ
