Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду15 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду15 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00049
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 25 бар
Строительная длина: 130 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 1.79 кг
на 2025-10-25
11 954,83
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду20 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду20 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00039
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 25 бар
Строительная длина: 130 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 2.10 кг
на 2025-10-25
12 042,3
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду25 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду25 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00051
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 25 бар
Строительная длина: 140 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 2.56 кг
на 2025-10-25
13 187,28
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду32 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду32 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00052
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 25 бар
Строительная длина: 150 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 3.90 кг
на 2025-10-25
18 942,56
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду40 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду40 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00053
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 25 бар
Строительная длина: 180 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 4.67 кг
на 2025-10-25
22 261,96
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду50 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду50 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00054
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 25 бар
Строительная длина: 195 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 5.55 кг
на 2025-10-25
35 037,64
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду65 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304), 4-Ø18
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду65 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304), 4-Ø18
Артикул: D490-00055
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Строительная длина: 230 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 9.20 кг
на 2025-10-25
52 137,58
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду80 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду80 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00056
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Строительная длина: 250 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 12.40 кг
на 2025-10-25
83 507,96
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304)
Артикул: D490-00057
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 25 бар
Строительная длина: 280 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 15.00 кг
на 2025-10-25
116 538,6
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду65 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304), 8-Ø18
Клапан отсечной пневматический DN.ru VSP3231P-F-1PNC Ду65 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304), 8-Ø18
Артикул: D490-00088
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Строительная длина: 230 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, воздух, масла
Среда: вода, воздух, масла
Вес: 9.20 кг
на 2025-10-25
52 137,58
  • $
  • €
Клапан пневматический отсечной предназначен для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования.

Основные технические характеристики клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

Наименование Значение
Номинальный диаметр DN, мм 15 ÷ 100
Номинальное давление PN, бар 25
Температура рабочей среды t, ⁰C от -20 до +180
Температура окружающей среды, ⁰C от -20 до +60
Максимальный перепад давления на клапане Δрmax, бар 0 ÷ 25
Рабочая среда вода, воздух, масло и другие среды, совместимые с материалами деталей клапана
Направление подачи рабочей среды стрелка на корпусе клапана
Максимальная кинематическая вязкость рабочей среды 600 мм2/с
Исполнение нормально-закрытый
Присоединение к трубопроводу фланцевое
Среда управления воздух, нейтральные газы со степенью фильтрации не менее 40 микрон
Давление среды управления, бар 3 ÷ 8
Резьба порта подачи воздуха BSPT 1/8″
Класс герметичности VI ГОСТ 9544-2015
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Средний ресурс, циклов закрытия/открытия 500 000

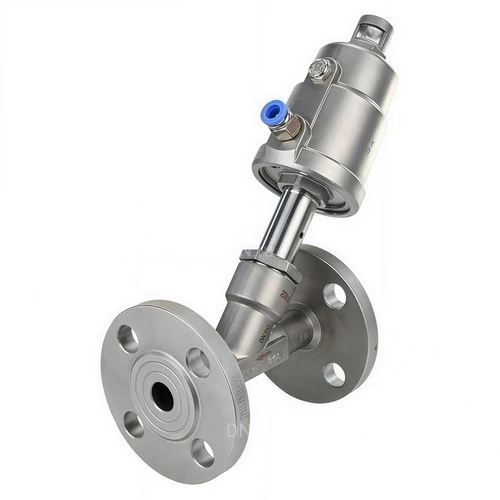

Клапаны отсечные пневматические DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304)

Клапаны отсечные пневматические DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304)

Габариты и размеры клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

Модель Ду15 Ду20 Ду25 Ду32 Ду40 Ду50 Ду65 Ду65 Ду80 Ду100
L, мм 130 130 140 150 180 195 230 230 250 280
T, мм 14 14 14 16 16 16 18 18 18 18
F, мм 2 2 2 2 2 2 2 2 2 2
ØD, мм 95 105 115 135 145 160 185 185 195 215
ØC, мм 65 75 85 100 110 125 145 145 160 180
ØB, мм 40 50 60 70 80 92 115 115 130 150
A, мм 185 185 210 225 240 265 290 290 330 350
H, мм 155 155 165 195 205 230 265 265 300 320
ØE, мм 62 62 62 76 76 76 96 96 114 114
N-Ød, шт-мм 4-Ø14 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø18
G, дюйм R 1/8 R 1/8 R 1/8 R 1/8 R 1/8 R 1/8 R 1/8 R 1/8 R 1/8 R 1/8
R, дюйм G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4
Клапаны отсечные пневматические DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304)

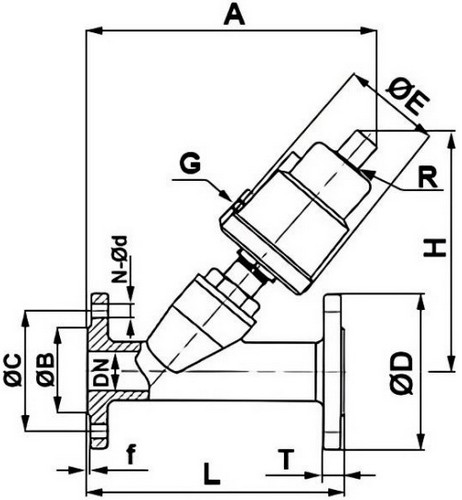

Эскиз габаритов и размеров клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных

Таблица деталей и материалов клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных:

№ п/п Наименование детали Материал
1 Корпус привода нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
2 Воздушный порт 2, сообщающийся с атмосферой -
3 Шток индикатора положения полиамид PA66
4 Верхняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Воздушный порт 1 для подачи воздуха -
6 Нижняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Шток клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Крышка клапана нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9 Уплотнение штока PTFE
10 Диск клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шайба уплотнения диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Гайка диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13 Индикатор положения нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
14 Пружина сталь 60Si2MnA (аналог 60С2А)
15 Гайка поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Верхнее уплотнительное кольцо FPM
17 Поршень полиамид PA66
18 Уплотнение поршня FPM
19 Нижнее уплотнительное кольцо FPM
20 Пружина сталь 60Si2MnA (аналог 60С2А)
21 Уплотнение штока PTFE
22 Уплотнение штока FPM
23 Уплотнительная прокладка корпуса клапана PTFE
24 Уплотнение диска клапана PTFE
25 Корпуса клапана нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
26 Фланец клапана -
Клапаны отсечные пневматические DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304)

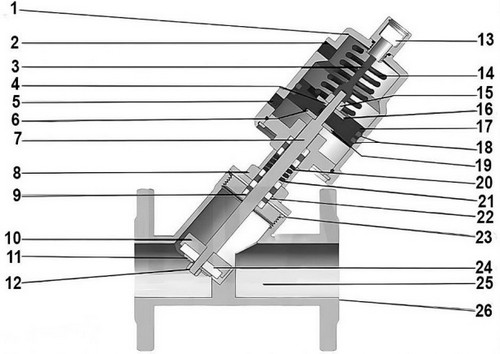

Эскиз деталей и материалов клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, фланцевых, Y-образных
