Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ, корпус - сталь 25Л, нормально закрытые купить в Москве и РФ

Клапаны отсечные с МИМ предназначены для установки на трубопроводах с целью быстрого отсекания потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Управление клапаном отсечным (далее — КО) происходит при помощи МИМ (мембранного исполнительного механизма) поступательного типа, шток которого соединен с плунжером клапана. При поступлении входного пневматического сигнала в МИМ на открытие или закрытие КО, его шток передает усилие на плунжер, перемещая его вверх или вниз, тем самым открывая или закрывая проходное отверстие КО.

Технические параметры Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ

Характеристика	Значение
Номинальный диаметр DN, мм	15-300
Номинальное давление PN, бар	25
Уплотнение в затворе	Металл по металлу
Допустимый перепад давления ∆P, бар	8
Время срабатывания, сек	5
Температура окружающей среды, ⁰C	От -30 до +50
Относительная влажность окружающей среды, %	30-80
Класс герметичности	«В» по ГОСТ 9544
Пропускная характеристика	равнопроцентная
Материал плунжера	сталь нержавеющая AISI 304 (аналог 08Х18Н10)

Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ, корпус - сталь 25Л, нормально закрытые

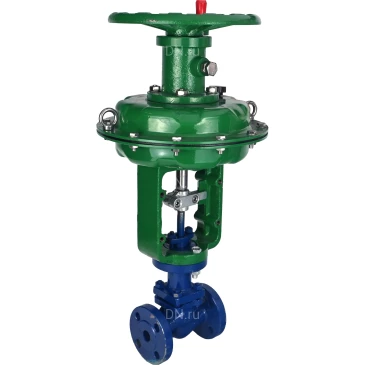

Изображение Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ

Габаритные и установочные размеры Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ

Модель	DN	L	H	ØD	ØD1	ØD2	F	B	Вес, кг	N-Ød, шт-мм
Ду15	15	130	550	95	65	45	2	14	22.8	4-14
Ду20	20	150	560	105	75	55	2	14	23.6	4-14
Ду25	25	160	580	115	85	65	2	18	24.3	4-14
Ду32	32	180	680	135	100	78	2	18	28.5	4-14
Ду40	40	200	700	145	110	85	2	18	32.8	4-14
Ду50	50	230	710	160	125	100	2	18	37	4-14
Ду65	65	290	880	180	145	120	2	18	61.7	8-18
Ду80	80	310	880	195	160	135	2	20	68.5	8-18
Ду100	100	350	900	230	190	160	2	20	79	8-18
Ду125	125	400	1120	270	220	188	2	22	140	8-18
Ду150	150	480	1120	300	250	218	2	22	166	8-22
Ду200	200	600	1300	360	310	278	2	24	234	12-25
Ду250	250	730	1470	425	370	332	2	26	427	12-25
Ду300	300	850	1520	485	430	390	2	28	563	16-30

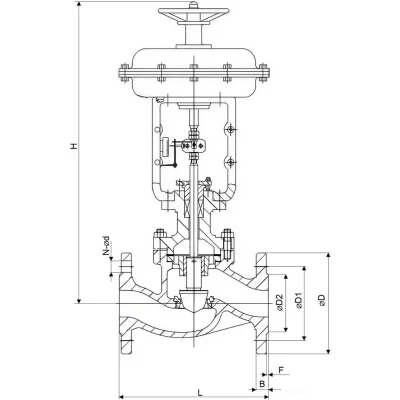

Эскиз Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ

Деталировка Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ

№	Наименование детали	Материал
1	Корпус	сталь низкоуглеродистая 25Л
2	Седло	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Плунжер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Втулка	-
5	Седло втулки	-
6	Прокладка	металл
7	Крышка	сталь низкоуглеродистая 25Л
8	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Сальниковая набивка	графит
10	Крышка сальника	сталь низкоуглеродистая 25Л
11	Прижимная пластина	сталь низкоуглеродистая 25Л
12	Мембранный исполнительный механизм	-

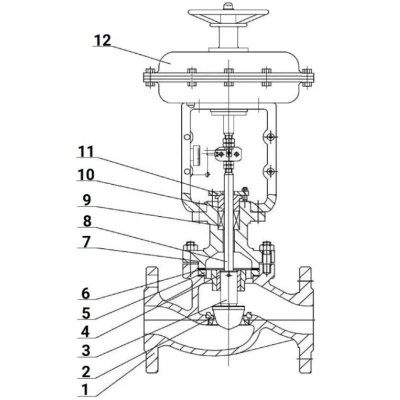

Эскиз деталировки Клапаны отсечные односедельные DN.ru 22с32нж VIS2131M-F-MIM-NC Ду15-300 Ру25 фланцевые с МИМ
