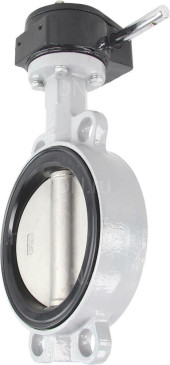

Затвор дисковый поворотный ABRA BUV-VF863D Ду150 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь AISI 316, уплотнение - NBR, с редуктором

Name: Затвор дисковый поворотный ABRA BUV-VF863D Ду150 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь AISI 316, уплотнение - NBR, с редуктором
Brand: ABRA
SKU: D050-05375
Price: 19428.39 RUB
Availability: InStock

Артикул: D050-05375

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-05375

Производитель: ABRA, Китай

Серия бренда: BUV-VF863D

Диаметр условный Ду(Dn): 150 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 90 °С

Тип присоединения: межфланцевый

Управление: редуктор

Наличие концевых выключателей: нет

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Класс герметичности: A

Тип ISO-фланца арматуры: F07

Все характеристики

на 2025-05-16

19 428,39

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Другие диаметры:

Для монтажа

шт.

необходимо:

Гайка стальная М20 ГОСТ 5915-70

Цена по запросу

Болт стальной оцинкованный М20х140 ГОСТ 7798-70

Цена по запросу

Фланец плоский LD Ду150 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015

1 976,05 ₽

Итого

3 952,1 ₽

Характеристики
Паспорта и сертификаты
Аналоги
Доставка

Характеристики

Применение: вода (морская, деминерализованная, дистиллированная и тд.), минеральные масла, бензин, дизтопливо, газ, метан, пропан, хладагенты групп HFA, HFB, HFC.
Номинальное давление: 16 бар.
Рабочая температура: от - 15 до + 70°С.
Max. и min. t°С работы: от - 20 до + 90°С.
Герметичность по ГОСТ 9544-93: класс "А".
Производство: Китай.
Вес с редуктором: 9,4 кг.

Размеры:

C = 56 мм (строительная длина)
Y = 240 мм
A₁ = 201 мм
A = 129 мм
L = 267 мм
K = 28 мм
B₁ = 17x17 мм
?G* = 147,9 мм
?E* = 208 мм
?F* = 195 мм
?H* = 160 мм
LD = 136 мм
A* = 25 мм
B* = 25 мм
ISO = F-07
?D₂ = 90 мм
?E = 70 мм
?FxG = 10(9)x4 мм
Lg* = 258 мм
Dw = 150 мм
K* = 68 мм
K' = 45 мм

Материалы

1, 2	Корпус и пробка	Чугун FC25 = DIN GG25
3, 7	Шток	Нержавеющая сталь SUS410=AISI410
4	Седло	NBR
5	Запорный диск	Нержавеющая сталь SUS316
6, 10	Подшипник	Армированный PSF/PCU с графитовой вставкой + PTFE
8	Манжета	NBR
9	Уплотнительное кольцо	NBR
11	Стопорная шайба-втулка	Углеродистая сталь
12	Редуктор	Кованная сталь

Паспорта и сертификаты

Паспорт ABRA BUV-VF863D

Экспертное заключение на продукцию ABRA

Декларация о соответствии продукции ABRA

Сертификат пожарной безопасности ABRA

Сертификат дилера Abra

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду150, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - редуктор
