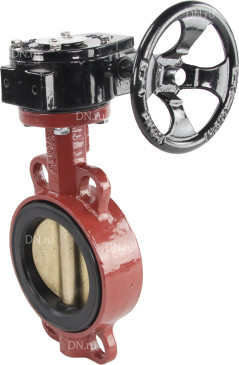

Затворы поворотные дисковые межфланцевые ABRA BUV-VF843D серии G Ду32-600 Ру16 чугунные, диск из бронзы, уплотнение NBR, с редуктором

Поворотные затворы ABRA BUV-VF843D-G с редуктором подходят для блокировки и регулировки потока среды. Они применяются, в основном, в системах тепло-, водоснабжения, вентиляции и кондиционирования.

К рабочей среде таких затворов относятся: вода (в том числе морская, деминерализованная, дистиллированная и газированная), теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот, природный (натуральный) газ, пропан-бутан и т.д. Возможно применение затворов на других средах и в других системах в соответствии с температурной применимостью и химической стойкостью материалов затвора.

Поворотные затворы ABRA BUV-VF843D-G с редуктором никогда не применяются на:

Ароматических углеводородах (толуол, бензол);
Хлорированных углеводородах (трихлор-, перхлорэтилен);
Тормозных жидкостях и антифризах на гликолевой основе;
Хладагентах ("хладоны", "фреоны", холодильные агенты) группы HFD;
Ацетоне, этиловых, бутиловых и т.п. эфирах.

Поворотные затворы ABRA BUV-VF843D-G с редуктором имеют самую высокую степень герметичности – класс «А» и допускают возможность подачи среды в любом направлении.

Диаграмма "Давление/Температура" для определения рабочей области затвора дискового поворотного межфланцевого ABRA BUV-VF843D-G с редуктором Ду32-600 Ру16 чугунного, NBR:

Затворы поворотные дисковые межфланцевые ABRA BUV-VF843D серии G Ду32-600 Ру16 чугунные, диск из бронзы, уплотнение NBR, с редуктором

Материалы деталей затвора дискового поворотного межфланцевого ABRA BUV-VF843D-G с редуктором Ду32-300 Ру16 чугунного, NBR:

№	Наименование	Материал
1	Корпус	чугун GG25
2	Нижний подшипник	армированный PSF/PCU + PTFE
4	Запорный диск	Бронза C958 (NiAlBr)
5	Длинный подшипник	армированный PSF/PCU
6, 12	Шток	нерж. сталь SS2205

№	Наименование	Материал
3, 7	Седло, манжета	NBR
8	Уплотнительное кольцо	NBR
9	Короткий подшипник (2 шт.)	армированный PSF/PCU + PTFE
10	Стопорная прижимная пластина	сталь
11	Редуктор	кованная сталь/чугун

Материалы деталей затвора дискового поворотного межфланцевого ABRA BUV-VF843D-G с редуктором Ду350-600 Ру16 чугунного, NBR:

№	Наименование	Материал
1, 2	Корпус, пробка	чугун GG25
3, 7	Шток	нерж. сталь SS2205
4, 8	Седло, манжета	NBR
5	Запорный диск	Бронза C958 (NiAlBr)
6	Длинный подшипник (2 шт.)	армированный PSF/PCU + PTFE

№	Наименование	Материал
9	Уплотнительное кольцо	NBR
10	Короткий подшипник (2 шт.)	армированный PSF/PCU
11	Стопорная прижимная пластина	сталь
12	Редуктор	кованная сталь/чугун

Габаритные и установочные размеры затвора дискового поворотного межфланцевого ABRA BUV-VF843D-G с редуктором Ду32-600 Ру16 чугунного, NBR:

DN (Ду), мм	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Диаметр в дюймах, мм	1 1/4" - 1 1/2"	2"	2 1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
Температура, °С	Максимально допустимая температура 90°С. Минимальная температура -20°С. Рабочая температура от -15 до +70°С.
Строительная длина C, мм	33	43	46	46	52	56	56	61	68	78	78	102	114	127	154
Y, мм	100 / 110	125	145	160	180	210	240	295	350 / 355	400 / 410	470	525	585	650	770
*Lg, мм**	195	205	215	222	232	246	258	357	387	404	432	498	526	554	627
Dw, мм	150							300
A1, мм	117	133	143	154	166	181	201	231	275	298	355	390	435	440	516
A, мм	54	70	79	85	106	107	129	175	208	239	280	323	359	377	436
*K, мм**	68							76		81		124			129
K', мм	45							43		108		150
HL, мм	28							38	40		47	74		84
B1, мм	11x11				14x14	17x17			22x22	27x27	31.6	37.95	42.86	45.72	53.96
B2, мм	-										8 (8x7)	10 (10x8)	12 (12x8)		16 (16x10)
K1, мм	-										34.6	40.95	45.86	48.72	57.96
*ØG, мм**	38.1	46.7	59.4	75.3	98.2	117.1	147.9	195.2	242.7	292.4	325.6	380.3	429.3	481	580.4
*ØE, мм**	80	97	111	129	153	183	208	266	319	374	429	480	530	582	662
*ØF, мм**	70	84	96	115	140	168	195	249	301	356	415	460	510	560	660
LD, мм	107	128	142	145	113	126	136	161	145	167	186	168	170	178	208
*A, мм**	21					24	25	45	28		Ø26	Ø30	Ø30	Ø36	Ø36
*B, мм**	26						25		31	42	Ø26	Ø30	Ø30	Ø36	Ø36
ISO фланца	F07							F10			F14			F16
ØD2, мм	90							125			175			210
ØE, мм	70							102			140			165
F, мм	10(9)							12			19(18)			23(22)
*Крутящий момент, Нм**	20	23	29	39	59	95	120	220	350	560	950	1400	1950	2500	3800
Kv, м3/час при открытии на 90°	70	115	180	260	480	980	1690	2850	4390	6490	8680	10 760	15 095	18 975	24 145
Вес без редуктора/с редуктором, кг	2.7 / 5.7	3.5 / 6.0	4.2 / 6.2	4.5 / 6.5	5.6 / 7.6	8 / 10.3	8.9 / 11.4	14.5 / 20	22 / 27	28 / 37	42.5 / 59	60.5 / 93	75.5 / 113	105 / 143	174 / 230
