Клапаны отсечные пневматические DN.ru VSP3231P-F-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), корпус привода - нержавеющая сталь CF8 (AISI 304), с пневмораспределителем DN.ru 3V210-06-NC AC220V купить в Москве и РФ

Клапан пневматический отсечной предназначен для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25

Характеристика	Значение
Тип исполнения	нормально-закрытый
Тип конструкции	наклонный
Тип управления	пневмопривод
Тип присоединения	фланцевый
Среда	вода,воздух,масла
Температура рабочей среды	до 180 °C
Давление номинальное	25 бар
Страна производитель	Россия
Материал корпуса	Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Бренд	DN.ru

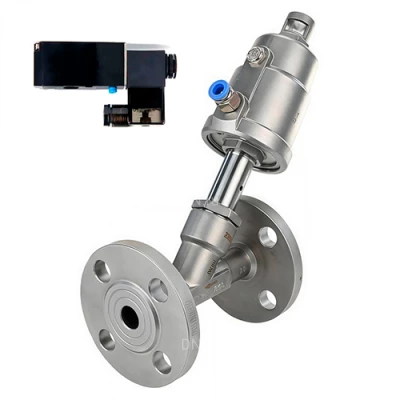

Изображение клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25 с пневмораспределителем 3V210-06-NC AC220V

Габаритные и установочные размеры клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25 с пневмораспределителем 3V210-06-NC AC220V

Модель	DN, мм	T, мм	f, мм	ØD, мм	ØC, мм	ØB, мм	A, мм	H, мм	ØE, мм	N, шт	G	R	Ød, мм	L, мм
Ду100	100	18	2	215	180	150	350	320	114	8	R 1/8″	G 1/4″	18	280
Ду15	15	14	2	95	65	40	185	155	62	4	R 1/8″	G 1/4″	14	130
Ду20	20	14	2	105	75	50	185	155	62	4	R 1/8″	G 1/4″	14	130
Ду25	25	14	2	115	85	60	210	165	62	4	R 1/8″	G 1/4″	14	140
Ду32	32	16	2	135	100	70	225	195	76	4	R 1/8″	G 1/4″	18	150
Ду40	40	16	2	145	110	80	240	205	76	4	R 1/8″	G 1/4″	18	180
Ду50	50	16	2	160	125	92	265	230	76	4	R 1/8″	G 1/4″	18	195
Ду65 4-Ø18	65	18	2	185	145	115	290	265	96	4	R 1/8″	G 1/4″	18	230
Ду65 8-Ø18	65	18	2	185	145	115	290	265	96	8	R 1/8″	G 1/4″	18	230
Ду80	80	18	2	195	160	130	330	300	114	8	R 1/8″	G 1/4″	18	250

Эскиз клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25 с пневмораспределителем 3V210-06-NC AC220V

Деталировка клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25

№	Наименование детали	Материал
1	Корпус привода	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
2	Воздушный порт 2, сообщающийся с атмосферой	-
3	Шток индикатора положения	полиамид PA66
4	Верхняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Воздушный порт 1 для подачи воздуха	-
6	Нижняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Крышка клапана	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9	Уплотнение штока	PTFE
10	Диск клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шайба уплотнения диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Гайка диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Индикатор положения	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
14	Пружина	сталь 60Si2MnA (аналог 60С2А)
15	Гайка поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16	Верхнее уплотнительное кольцо	FPM
17	Поршень	полиамид PA66
18	Уплотнение поршня	FPM
19	Нижнее уплотнительное кольцо	FPM
20	Пружина	сталь 60Si2MnA (аналог 60С2А)
21	Уплотнение штока	PTFE
22	Уплотнение штока	FPM
23	Уплотнительная прокладка корпуса клапана	PTFE
24	Уплотнение диска клапана	PTFE
25	Корпуса клапана	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
26	Фланец клапана	-

Эскиз деталировки клапанов отсечных пневматических DN.ru VSP3231P-F-1PNC Ду15-100 Ру25

Технические параметры пневмораспределителя DN.ru 3V210-06-NC AC220V присоединение 1/8″

Характеристика	Значение
Модель пневмораспределителя	3V210-06-NC AC220V
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	пилотное одностороннее электромагнитное
Начальное положение	нормально-закрытый
Резьба рабочих портов	G1/8"
Резьба выхлопного порта	G1/8"
Рабочее давление	1.5 ÷ 8 бар
Давление испытания	15 бар
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания	220В переменное
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации	от -20 до +70 °C
Страна производитель	Россия
Бренд	DN.ru

Изображение пневмораспределителя DN.ru 3V210-06-NC AC220V присоединение 1/8″ с односторонним ЭМУ
