Клапан обратный DN.ru VCS3232-Fb Ду200 Ру25 WDVF межфланцевый, пружинный, корпус - нержавеющая сталь AISI 316, диск - нержавеющая сталь AISI 316

Клапан обратный DN.ru VCS3232-Fb Ду200 Ру25 WDVF межфланцевый, пружинный, корпус - нержавеющая сталь AISI 316, диск - нержавеющая сталь AISI 316
Артикул: D100-04003

О товаре

Артикул:
D100-04003
Доступность товара:
Товар в наличии на складе либо у поставщика
Бренд:
DN.ru
Страна производитель:
Россия
Тип клапана:
пружинный
Класс материала корпуса:
нержавеющая сталь
бронза
латунь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
200
8
10
15
20
25
32
40
50
65
80
100
125
150
250
300
350
400
Диаметр в дюймах:
8 ″
Давление условное Ру(Pn), бар:
25
не указано
8
10
12
15
16
18
20
30
32
35
40
63
100
200
250
Тип присоединения:
межфланцевый
муфтовый (резьбовой)
Фланцевый
Рабочая среда:
вода, водно-гликоливые растворы, газообразные среды, масла, сточные воды, топливо, хладагенты групп HFA HFB HFC
Все характеристики
на 2026-12-31
46 447,23
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Клапан обратный пружинный предназначен для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Перекрытие обратного потока среды производится за счет прижатия диска затвора клапана к его седлу под действием пружины и давления обратного потока. Открытие клапана производится перепадом давления потока среды нужного направления, затвор клапана при этом перемещается, сжимая пружину.

Технические параметры клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

  • Бренд - DN.ru
  • Принцип действия клапана - обратный
  • Тип клапана - пружинный
  • Диаметр - 200 мм
  • Давление номинальное - 25 бар
  • Серия - VCS3232-Fb
  • Температура рабочей среды минимальная - от 29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Присоединение - межфланцевое
  • Среда - вода, сточные воды, масла, топливо, хладагенты групп HFA HFB HFC, газообразные среды, водно-гликоливые растворы
  • Применение - водоснабжение, промышленность, насосные системы
  • Климатическое исполнение - УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69
  • Класс герметичности - B
  • Способ монтажа - горизонтальный/вертикальный
  • Пропускная способность - 915 м3/ч
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес - 9.5 кг
Клапан обратный DN.ru VCS3232-Fb Ду200 Ру25 WDVF межфланцевый, пружинный, корпус - нержавеющая сталь AISI 316, диск - нержавеющая сталь AISI 316

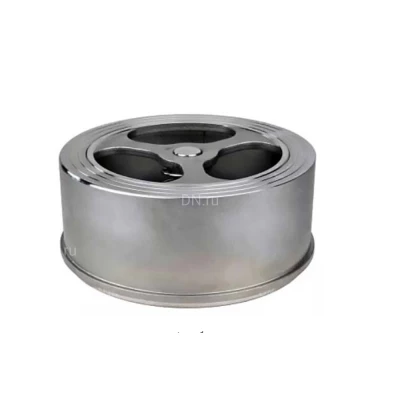

Изображение клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

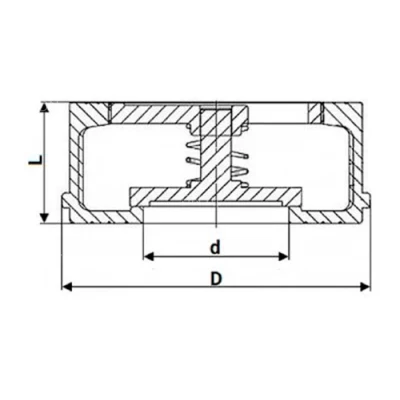

Габаритные и установочные размеры клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

  • d - 190 мм
  • D - 263 мм
  • L - 103 мм
Клапан обратный DN.ru VCS3232-Fb Ду200 Ру25 WDVF межфланцевый, пружинный, корпус - нержавеющая сталь AISI 316, диск - нержавеющая сталь AISI 316

Эскиз габаритов клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

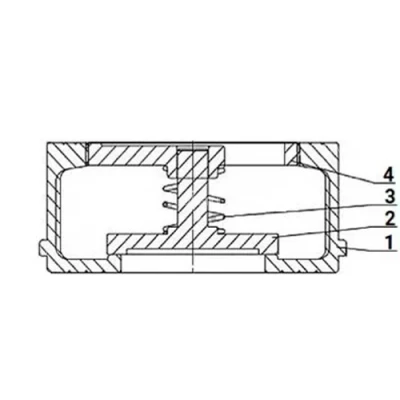

Деталировка клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

№Наименование деталиМатериал
1Корпуснержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2Дискнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
3Пружинанержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4Крышканержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Клапан обратный DN.ru VCS3232-Fb Ду200 Ру25 WDVF межфланцевый, пружинный, корпус - нержавеющая сталь AISI 316, диск - нержавеющая сталь AISI 316

Эскиз деталировки клапана обратного DN.ru VCS3232-Fb Ду200 Ру25 WDVF

Аналоги

График сравнения цен аналогичных клапанов обратных*. При клике на точку графика получите развернутую информацию.

*Клапаны обратные подобраны по следующим параметрам: Ду200, Ру25, рабочее давление - 25 бар, присоединение - межфланцевое, Класс материала корпуса - нержавеющая сталь, Тип клапана - пружинный

69,000
55,200
41,400
27,600
13,800
0
DN.ru
VCS3232-Fb Ру25
DN.ru
VCS3232-Fb Ру40 WDVF
ABRA
D71
Аста
ОК352
