Клапаны обратные пружинные предназначены для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Перекрытие обратного потока среды производится за счет прижатия диска затвора клапана к его седлу под действием пружины и давления обратного потока. Открытие клапана производится перепадом давления потока среды нужного направления, затвор клапана при этом перемещается, сжимая пружину.
|
Технические параметры клапанов обратных пружинных DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевых, WDVF
Наименование |
Значение |
Номинальный диаметр DN, мм |
20 - 100 |
Номинальное давление PN, бар |
40 |
Тип устройства |
осевой |
Температура рабочей среды, °C |
от -29 до +425 |
Климатическое исполнение |
ГОСТ 15150-69 – УХЛ 3.1, 4, 4.1, 4.2, 5 |
Направление подачи рабочей среды |
стрелка на корпусе клапана |
Присоединение к трубопроводу |
межфланцевое |
Класс герметичности |
ГОСТ 9544 (ГОСТ 54808-2011) – «В» EN-12266-1 – «В» |
Стандарт ответных фланцев |
ГОСТ 33259-2015, PN40, DIN 2501, EN 1092 |
Материал корпуса |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
Материал диска |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
Сфера применения |
насосные системы, системы водоснабжения и распределения, промышленные процессы |
Средний ресурс, циклов закрытие/открытие |
10 000 |
Срок службы, лет |
10 |
|

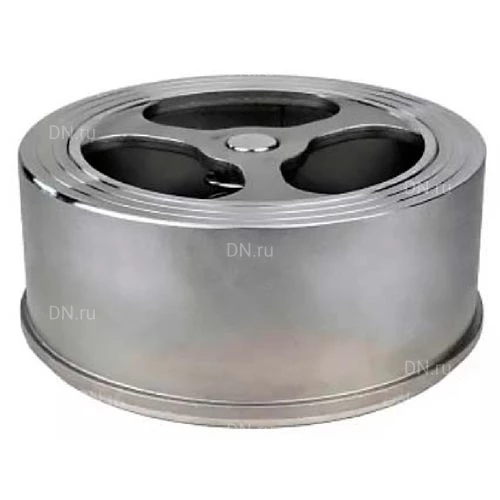

Клапаны обратные DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевые, пружинные, корпус - нержавеющая сталь 316, диск - нержавеющая сталь 316, WDVF
|
Габаритные и установочные размеры клапанов обратных пружинных DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевых, WDVF
Модель |
d, мм |
D, мм |
L, мм |
Вес, кг |
Ду20 | 19 | 58 | 28 | 0.25 |
Ду25 | 24 | 68 | 28 | 0.36 |
Ду32 | 31 | 78 | 30 | 0.47 |
Ду40 | 38 | 88 | 36 | 0.61 |
Ду50 | 48 | 102 | 40 | 0.94 |
Ду100 | 91 | 158 | 68 | 3.00 |
|

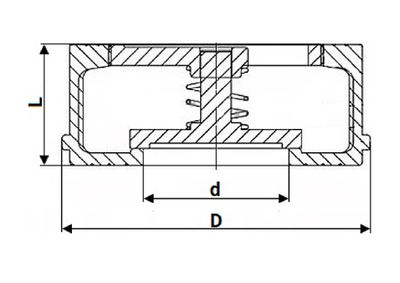

Эскиз размеров клапанов обратных пружинных DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевых, WDVF
|
Материалы клапанов обратных пружинных DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевых, WDVF
№ п/п
|
Наименование детали
|
Материал
|
1
|
Корпус
|
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
|
2
|
Диск
|
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
|
3
|
Пружина
|
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
|
4
|
Задняя крышка
|
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
|
|

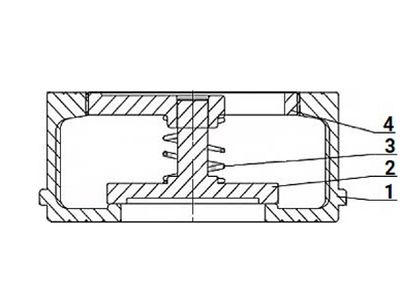

Эскиз материалов клапанов обратных пружинных DN.ru VCS3232-Fb Ду20-100 Ру40 межфланцевых, WDVF
|
