Клапаны обратные DN.ru VCS3232-Fb Ду15-100 Ру40 межфланцевые, пружинные, корпус - нержавеющая сталь, диск - нержавеющая сталь

Наименование

Значение

Тип клапана

Пружинный

Тип устройства

Осевой

Номинальный диаметр DN, мм

15 - 100

Номинальное давление PN, бар

40

Температура рабочей среды, °C

От -25 до +240

Рабочая среда

Вода, газ, холодная и горячая вода, сточные воды, масла, водно-гликолевые растворы, топливо, хладагенты групп HFA, HFB, HFC

Присоединение

Межфланцевое

Климатическое исполнение

УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69

Класс герметичности

В

Стандарт ответных фланцев

EN 1092, DIN 2501, ГОСТ 33259-2015, PN40

Применение

Водоснабжение, промышленность, насосные системы

Срок службы, лет

10

Страна производитель

Россия

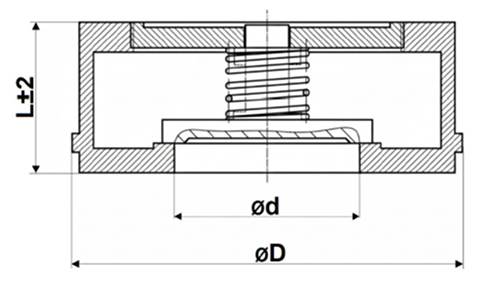

Модель

d, мм

D, мм

D1, мм

D2, мм

L, мм

H, мм

Вес, кг

Ду15

15

39

28,5

32

16

3

0.09

Ду20

20

46

36,2

40

19

3

0.12

Ду25

25

54

43,3

46

21

3

0.16

Ду32

32

70

56,0

60

27

3,5

0.31

Ду40

40

83

68,5

72

31

3,5

0.43

Ду50

49

96

80,5

84

40

4

0.78

Ду65

62

115

99

103

46

5

1.03

Ду80

75

135

117

123

50

5

1.54

Ду100

85

153

135

140

60

6

2.25

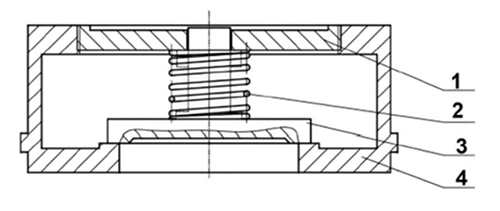

№ п/п

Наименование детали

Материал

1

Корпус

нержавеющая сталь 316

2

Задняя крышка

нержавеющая сталь 316

3

Пружина

нержавеющая сталь 316

4

Диск

нержавеющая сталь 316
