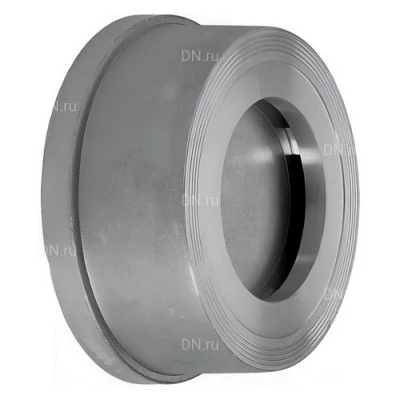

Клапаны обратные DN.ru VCS0031-Fb Ду15-100 Ру16 межфланцевые, пружинные, корпус - латунь, диск - нержавеющая сталь CF8/AISI 304 купить в Москве и РФ

Клапан обратный пружинный предназначен для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении.

Технические параметры клапанов обратных DN.ru VCS0031-Fb Ду15-100 Ру16 межфланцевых

Характеристика	Значение
Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	16
Тип устройства	пружинный
Температура рабочей среды t, ⁰C	от -46 до +250
Температура окружающей среды, ⁰C	от −20 до +60
Климатическое исполнение	«У3» по ГОСТ 15150-69
Минимальное давление открытия клапана, бар	DN15÷65 - 0.5; DN15÷65 - 0.9
Рабочая среда	вода, загрязненная и техническая вода, пар и перегретые жидкости, сточные воды и пульпа, масла, газ
Направление подачи рабочей среды	стрелка на корпусе клапана
Присоединение к трубопроводу	межфланцевое
Класс герметичности	«E» по EN-12266-1 (аналог ГОСТ 9544-2015)
Сфера применения	насосные системы, системы водоснабжения и распределения, промышленные процессы, технологические трубопроводы, санитарные системы

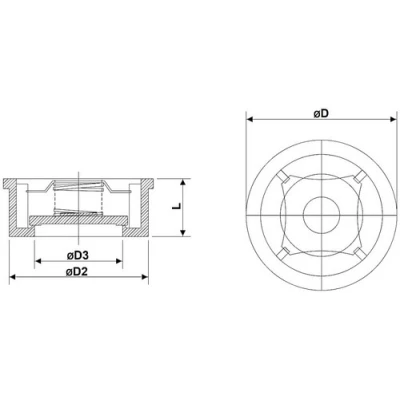

Модель	L, мм	ØD, мм	ØD2, мм	ØD3, мм
Ду15	16	42	38	14
Ду20	19	52	45	19
Ду25	22	62	56	24
Ду32	28	74	67	30
Ду40	32	85	78	38
Ду50	40	100	91	48
Ду80	50	133	126	74
Ду100	60	159	147	91
Ду65	46	119	110	62

№	Наименование детали	Материал
1	Корпус	латунь
2	Диск	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
3	Пружина	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Стопорная пластина	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
