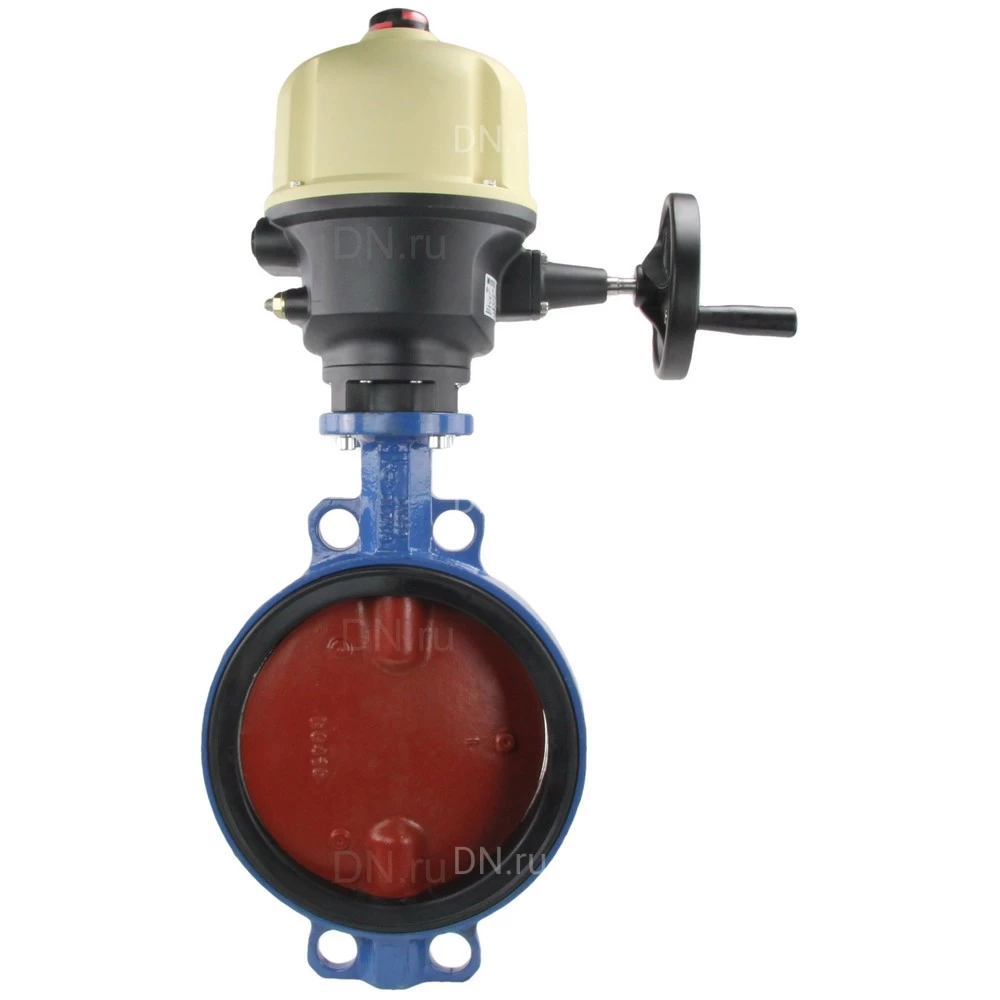

Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)
Артикул: D050-85817

Модификация

О товаре

Артикул: D050-85817
Производитель: Tecofi, Франция
Серия бренда: VPI 4448
Диаметр условный Ду(Dn): 50 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Напряжение питания: 220В
Датчик обратной связи: нет
Наличие моментной муфты: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Все характеристики
на 2025-12-31
93 926,72
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный Tecofi довольно часто используется в современных системах кондиционирования, вентиляции и водоснабжения. Он прост в эксплуатации и обеспечивает максимальную герметичность, и к тому же, имеет низкую стоимость.

Технические параметры затвора дискового поворотного Tecofi VPI4448 Ду50 Ру16 межфланцевого:

  • Давление номинальное PN - 16 бар
  • Диаметр наружный Дн - 50 мм
  • Тип присоединения - межфланцевый
  • Среда - воздух, слабоагрессивная среда, вода техническая
  • Тип управления - электропривод
  • Наличие концевых выключателей - есть
  • Температура рабочей среды - от -15°С до +130°С
  • Датчик обратной связи - нет
  • Управление - С электроприводом
  • Потребляемая мощность - 15
  • Взрывозащита - нет
  • Класс герметичности - A
  • Способ монтажа - горизонтальный/вертикальный
  • Тип запорного органа - однодисковый
  • Модель арматуры - VPI 4448
  • Тип затвора - поворотный дисковый
  • Диаметр в дюймах - 2″
  • Крутящий момент на валу арматуры - 15 Нм
  • Тип ISO-фланца арматуры - F03, F05
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Высота вала - 32
  • Страна производитель - Франция
  • Вес - 9.2 кг
 Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, с электроприводом Bernard AQ5 220В (230V 50Hz)

Габариты и размеры затвора дискового поворотного Tecofi VPI4448 Ду50 Ру16 межфланцевого:

  • A - 140 мм
  • B1 - 9 мм
  • L - 43 мм
  • C - 32 мм
  • ØD - 52.9 мм
  • ØD1 - 125 мм
  • N-Ød - 4 - 19
  • ØE - 50 мм
  • ØK - 65 мм
  • 4-Ød1 - 4-7
 Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

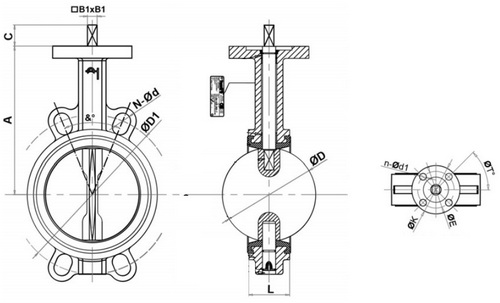

Эскиз габаритов и размеров затвора дискового поворотного Tecofi VPI4448 Ду50 Ру16 межфланцевого

Таблица деталей и материалов затвора дискового поворотного Tecofi VPI4448 Ду50 Ру16 межфланцевого:

№ п/п Детали Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Диск Ковкий чугун EN-GJS-500-7
3 Шток Нержавеющая сталь 410
4 Манжета Жаростойкий EPDM
5 Вкладыш PTFE
6 Кольцевая прокладка Нитрил
7 Шильда Нержавеющая сталь 304
8 Стопорное кольцо Сталь
9 Пробка Пластик
Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

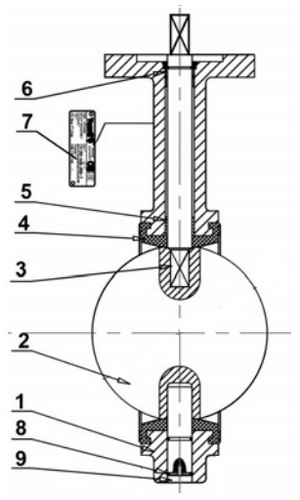

Эскиз деталей и материалов затвора дискового поворотного Tecofi VPI4448 Ду50 Ру16 межфланцевого

Технические параметры электропривода BERNARD AQ5:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 50 Нм
  • Угол поворота привода - 90°
  • Время цикла открытия/закрытия - 13 сек.
  • Наличие ручного дублера - Шестигранник
  • Взрывозащита корпуса - нет
  • Тип ISO-фланца привода - F05, F07
  • Размер штока - 19х19 мм
  • Датчик обратной связи - нет
  • Страна производитель - Франция
  • Вес привода - 2.1 кг
 Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

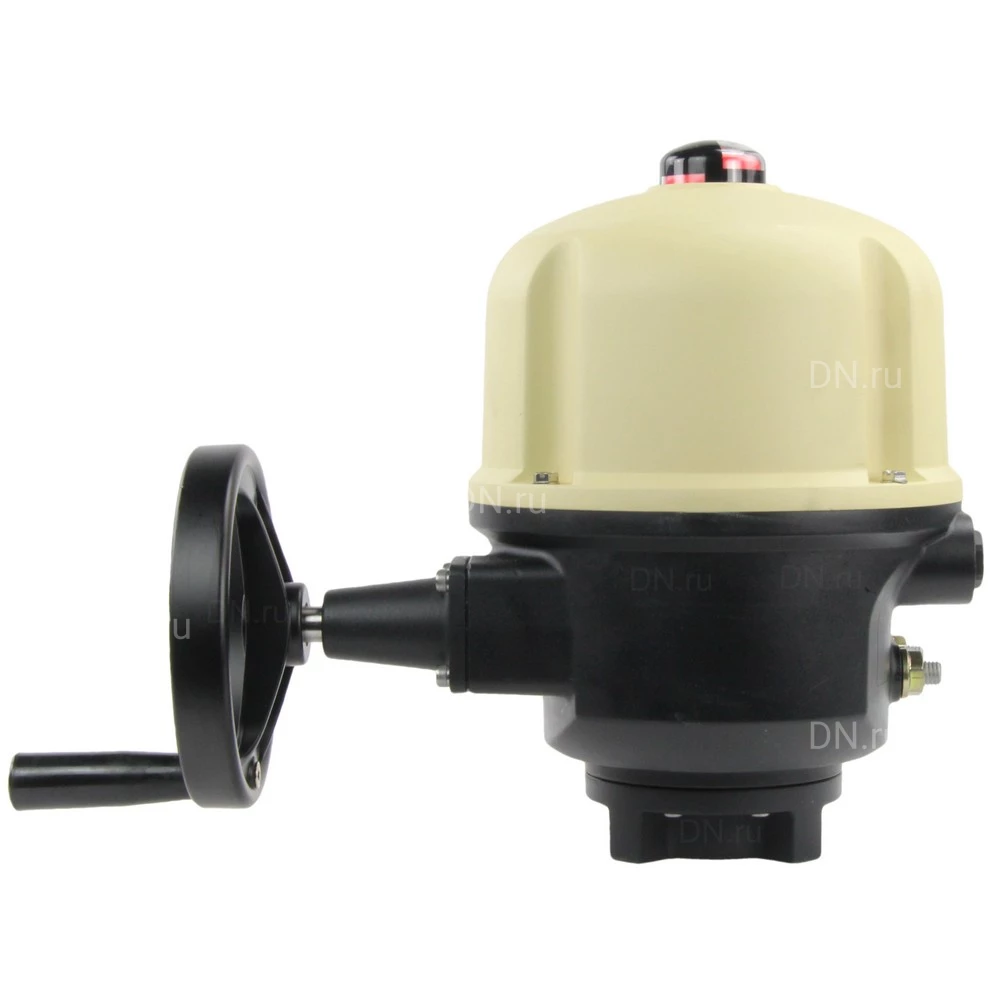

Электропривод BERNARD AQ5

Габариты и размеры электропривода BERNARD AQ5:

  • a3 - 290 мм
  • a2 - 225 мм
  • a1 - 185 мм
  • a4 - 30 мм
 Затвор дисковый поворотный Tecofi VPI4448 Ду50 Ру16 межфланцевый, корпус - ковкий чугун EN-GJS-500-7, диск - ковкий чугун EN-GJS-500-7, уплотнение - EPDM, с электроприводом Bernard AQ5 220В (230V 50Hz)

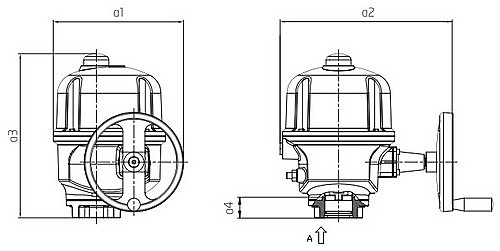

Эскиз габаритов и размеров электропривода BERNARD AQ5
