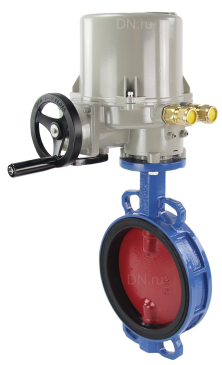

Затвор дисковый поворотный Tecofi VPI 4448 Ду40-300 Ру16 с электроприводом ГЗ-ОФ.В 24В в г. Москва

Затвор дисковый поворотный Tecofi VPI 4448 Ду40-300 Ру16 с электроприводом ГЗ-ОФ.В 24В
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду4071 391 руб.
Ду5071 692 руб.
Ду6573 473 руб.
Ду8073 930 руб.
Ду10063 654 руб.
Ду12564 880 руб.
Ду15098 035 руб.
Цена актуальна на 22.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Материал корпуса: ковкий чугун EN-GJS-500-7
Материал диска: ковкий чугун EN-GJS-500-7
Уплотнение: EPDM
Давление номинальное: 16 бар
Класс герметичности: A
Температура: от -15℃ до +130℃
Тип управления: Электропривод 24В
Страна производитель: Франция

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
DN.ru BV16 с DN.ru 24В, Китай40 - 300
67.95 %
DN.ru BV16 с ГЗ-ОФ 24В, Китай40 - 125
38.11 %

Описание затвора дискового Tecofi VPI 4448 с приводом ГЗ-ОФ.В 24В

Затвор дисковый поворотный Tecofi VPI 4448 с ГЗ-ОФ.В 24В Ру16 применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения; вентиляции и кондиционировании. Его запрещается применять с паром.

Устройство разработано по норме NF EN 593 и имеет двухстороннюю герметичность. Верхний фланец выполнен по норме ISO 5211. В данной модели поворотного затвора имеются гладкие проушины. Седловое уплотнение - заменяемое. Шток состоит из двух частей и обеспечивает улучшенную пропускную способность. Диск поворотного затвора Tecofi уменьшен по толщине, механически обработан по краю и отполирован, благодаря чему достигается постоянство крутящего момента.

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФ.В применяется для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности. Установочное положение привода - любое, кроме положения клеммной коробкой вниз.

Материалы деталей затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 24В Ру16:

Наименование Материал
1 Пыльник Нитрил
2, 12 Опорное кольцо Сталь 65Mn
3 Стопорное кольцо Нерж.сталь 201
4, 11 Уплотнение по штоку Нерж.сталь 201 + F4
5 Кольцевая прокладка Нитрил
6 Верхний шток Нерж.сталь 420
7 Корпус ковкий чугун en-gjs-500-7
8 Манжета Жаростойкий EPDM
9 Диск ковкий чугун en-gjs-500-7
10 Нижний шток Нерж.сталь 420
13 Пробка Пластмасса
14 Шильда Нерж.сталь 304
15 Заклепка Алюминий
16,17 Болт, Гайка Нерж.сталь 304
18 Шайба Нерж.сталь 304

Габаритные и установочные размеры затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 24В Ру16:

DN, мм A, мм B, мм C, мм D, мм G, мм ØE, мм L, мм F, мм N, мм d, мм Крутящий момент ΔP, Н*м Вес, кг
40* 135 52 213 184 149 75 32,5 50 4 7 10 8,15
50 140 60 213 184 149 84,5 42,5 50 4 7 10 8,4
65 150 70 213 184 149 104,5 45,5 50 4 7 20 9,02
80 156 91,6 213 184 149 123,5 45,5 50 8 7 30 9,4
100 169 90 258 267 201 139,5 51,5 50 8 7 50 14,53
125 190 105 258 267 201 169,5 55,5 70 8 10 60 16,03
150 200 120 258 268 201 196 55,5 70 8 10 100 17,38

* Подходит для монтажа между фланцами Ду32

Электрическая схема и основные технические характеристики электропривода ГЗ-ОФ.В 24В:

Условное обозначение Выходной крутящий момент, Н*м Время работы, сек. Тип ISO-присоединения Вес, кг
ГЗ-ОФВ-25/5,5(К) 25 5,5 F07 6.3
ГЗ-ОФВ-45/11(К) 45 11 F07 6.3
ГЗ-ОФВ-80/21(К) 80 21 F07 6,3
ГЗ-ОФВ-70/5,5(М) 70 5,5 F07, F10 11
ГЗ-ОФВ-110/11(М) 110 11 F07, F10 11
ГЗ-ОФВ-150/22(М) 150 22 F07, F10 11
