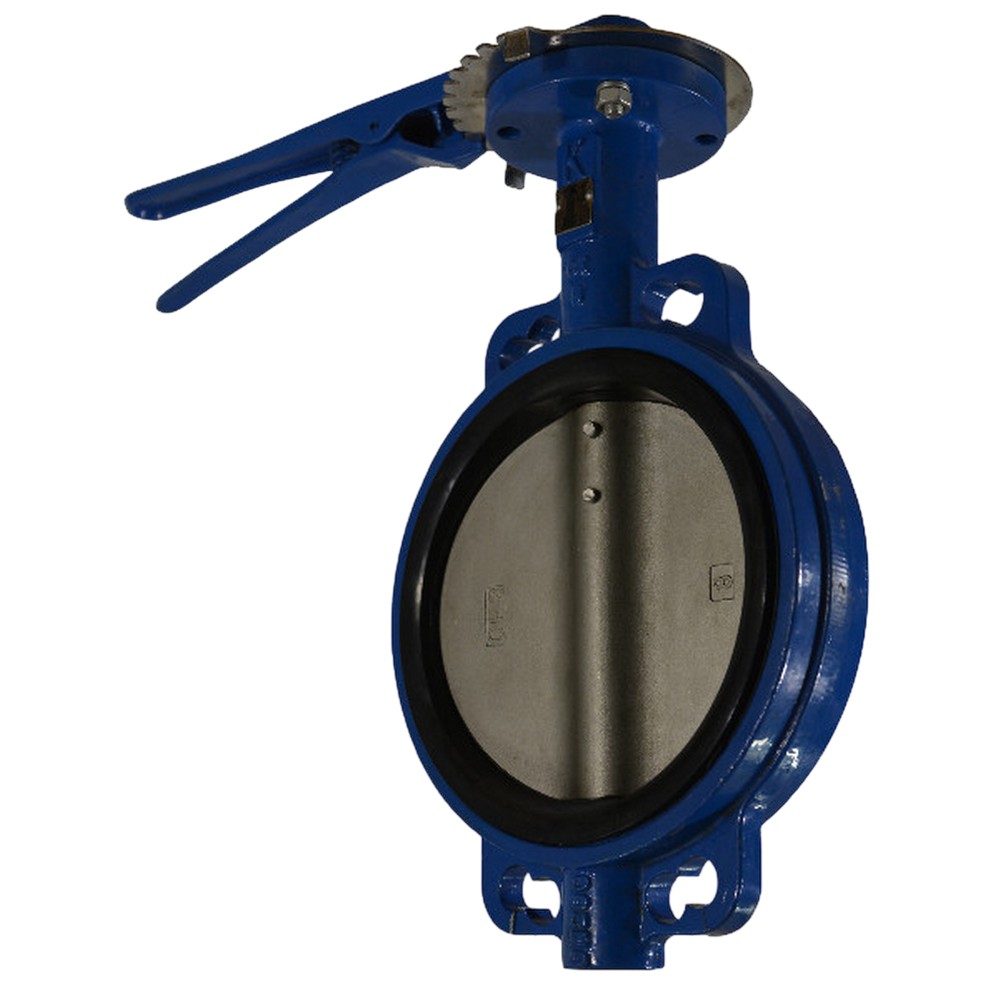

Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Артикул: D050-03682

Модификация

О товаре

Артикул: D050-03682
Производитель: Kvant, Россия
Диаметр условный Ду(Dn): 150 мм
Давление условное Ру(Pn): 16 бар
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Viton
Тип ISO-фланца арматуры: F07
Все характеристики
на 2025-05-07
24 025,93
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Регулирующий или запирающий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды. Дисковые затворы применяются при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорно-регулирующей арматуры.

Технические параметры затвора дискового поворотного Kvant Ду150 Ру16 межфланцевого, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

  • Давление номинальное - 16 бар
  • Диаметр - 150 мм
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на одном фланце - 10 шт
  • Диаметр болтовых отверстий на одном фланце - 22 мм
  • Среда - вода, воздух, слабоагрессивная среда
  • Тип управления - Ручной (рукоятка, редуктор)
  • Применение - водоснабжение
  • Цвет затвора - Синий
  • Наличие ручного дублера - нет
  • Наличие концевых выключателей - нет
  • Температура рабочей среды - от -20°С до +200°С
  • Цвет - Синий
  • Управление - рукоятка
  • Материал корпуса - углеродистая сталь
  • Материал диска - нержавеющая сталь
  • Длина рукоятки - 260 мм
  • Межцентровое расстояние отверстий фланца - 155 мм
  • Диаметр соединительного выступа - 185 мм
  • Наличие пневмораспределителя - нет
  • Тип затвора - поворотный дисковый
  • Диаметр в дюймах - 6″
  • Тип ISO-фланца арматуры - F07
  • Наличие электропневматического позиционера - нет
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 8.6 кг
Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Установочные габариты и размеры затвора дискового поворотного Kvant Ду150 Ру16 межфланцевого, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой:

  • D1 - 155 мм
  • D2 - 185 мм
  • D3 - 240 мм
  • D4 - 22 мм
  • H1 - 365 мм
  • H2 - 230 мм
  • HЗ - 31 мм
  • В - 53 мм
  • L1 - 210 мм
  • L2 - 260 мм
Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Эскиз установочных габаритов и размеров затвора дискового поворотного Kvant Ду150 Ру16 межфланцевого, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой
