Затворы дисковые поворотные Kvant Ду40-300 Ру16 межфланцевые, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Регулирующий или запирающий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды. Дисковые затворы применяются при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорно-регулирующей арматуры.

Технические параметры затворов дисковых поворотных Kvant Ду40-300 Ру16 межфланцевых, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой:

Наименование	Значение
Давление номинальное, бар	16
Тип присоединения	межфланцевый
Тип управления	Ручной (рукоятка, редуктор)
Применение	водоснабжение
Температура рабочей среды, °С	от -20 до 200
Тип затвора	поворотный дисковый
Страна производитель	Россия

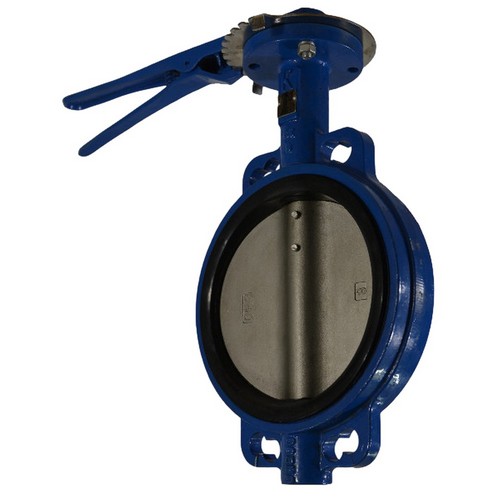

Затворы дисковые поворотные Kvant Ду40-300 Ру16 межфланцевые, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой

Установочные габариты и размеры затворов дисковых поворотных Kvant Ду40-300 Ру16 межфланцевых, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой:

Модель	D1, мм	D2, мм	D3, мм	D4, мм	H1, мм	H2, мм	HЗ, мм	В, мм	L1, мм	L2, мм
Ду40	41	67	110	18	190	125	31	34	107	260
Ду50	51	74	125	18	235	160	31	42	122	260
Ду65	63	86	145	18	262	170	31	45	118	260
Ду80	78	100	160	18	278	180	31	45	130	260
Ду100	102	131	180	18	315	200	31	50	156	260
Ду125	122	155	210	18	340	210	31	53	192	260
Ду150	155	185	240	22	365	230	31	53	210	260
Ду200	200	234	295	22/24	440	260	40	61	268	355
Ду250	250	290	355	30	500	290	40	65	322	355
Ду300	301	340	410	32	580	340	40	76	400	355

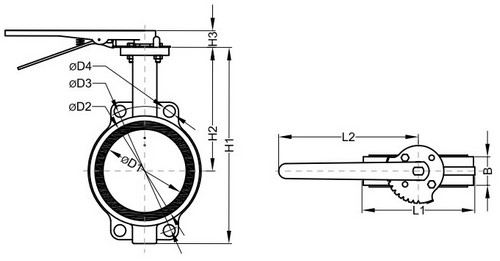

Эскиз установочных габаритов и размеров затворов дисковых поворотных Kvant Ду40-300 Ру16 межфланцевых, корпус - углеродистая сталь, диск - нержавеющая сталь, уплотнение - Viton, с рукояткой
