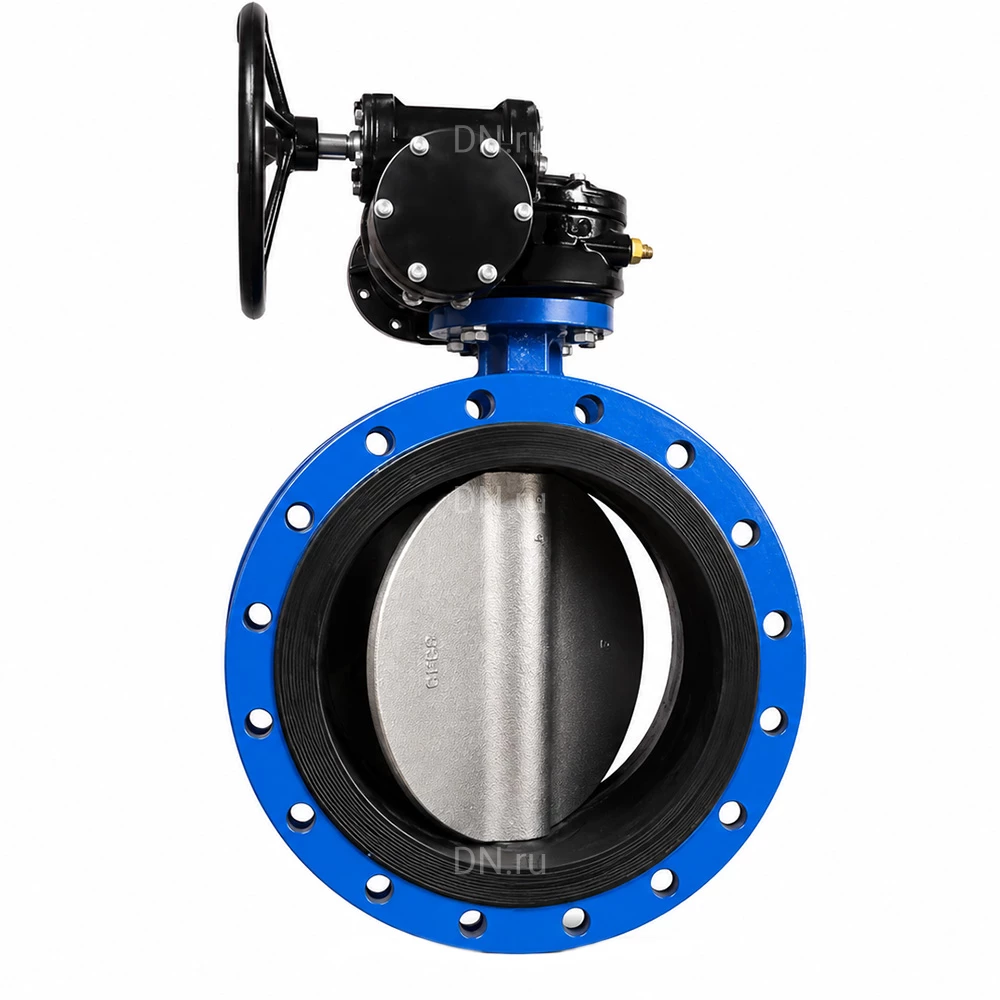

Затвор дисковый поворотный Kvant Ду800 Ру10 фланцевый, корпус - чугун GG25, диск - чугун, уплотнение - EPDM, с редуктором

Затвор дисковый поворотный Kvant Ду800 имеет фланцевый тип присоединения. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.

• Рабочая среда: вода холодная и горячая, вода чистая и соленая, масла и нефтепродукты, сыпучие материалы, сжатый воздух и прочее.
• Рабочее давление: 10 бар.
• Температура среды: от - 25°C до + 110°C.
• Производство: Россия.
• Вес затвора: 520,0 кг.

Размеры:

• A= 620 мм
• B= 529 мм
• D₁= 1015 мм
• D₂= 950 мм
• D₃= 901 мм
• N-d= 24-?34
• L= 318 мм (строительная длина)
• D₄= 300 мм
• D₅= 254 мм
• D₆= 200 мм
• D₇= 63,35 мм
• F= - мм
• K= 2 х 18 мм
• f= 5 мм
• n-d₁= 8-?18
• E= 82 мм
• n*m= 7555,60

Материалы

Установка и техническое обсдуживание затворов Kvant:

• Установка: Перед установкой дисковых затворов Kvant Ду800 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора.
• Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ».
• Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением.
• На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной.
• Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.
