Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный в городе Москва

О товаре
Артикул: D050-03427
Производитель: Genebre, Испания
Диаметр: Ду450
Давление номинальное: 10 бар
Материал корпуса: Серый чугун EN-GJL-200
Материал диска: нержавеющая сталь
Уплотнение: NBR
Тип управления: рукоятка
Класс герметичности: A
Тип ISO-фланца арматуры: F14
Все характеристики
Арт. D050-03427
Низкая цена
300 799 на 2024-04-20
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Затвор дисковый поворотный торговой марки Genebre предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Параметры затворов Genebre 2109В Ду450:

  • Диаметр номинальный DN - 450 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 1100 Нм
  • Температура рабочей среды - от -5℃ до 80℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Серый чугун EN-GJL-200
  • Материал диска - нержавеющая сталь
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 115.5 кг
  • Вес - 115.5 кг
  • Размер штока, мм - 27х27
  • Страна производитель затвора - Испания
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

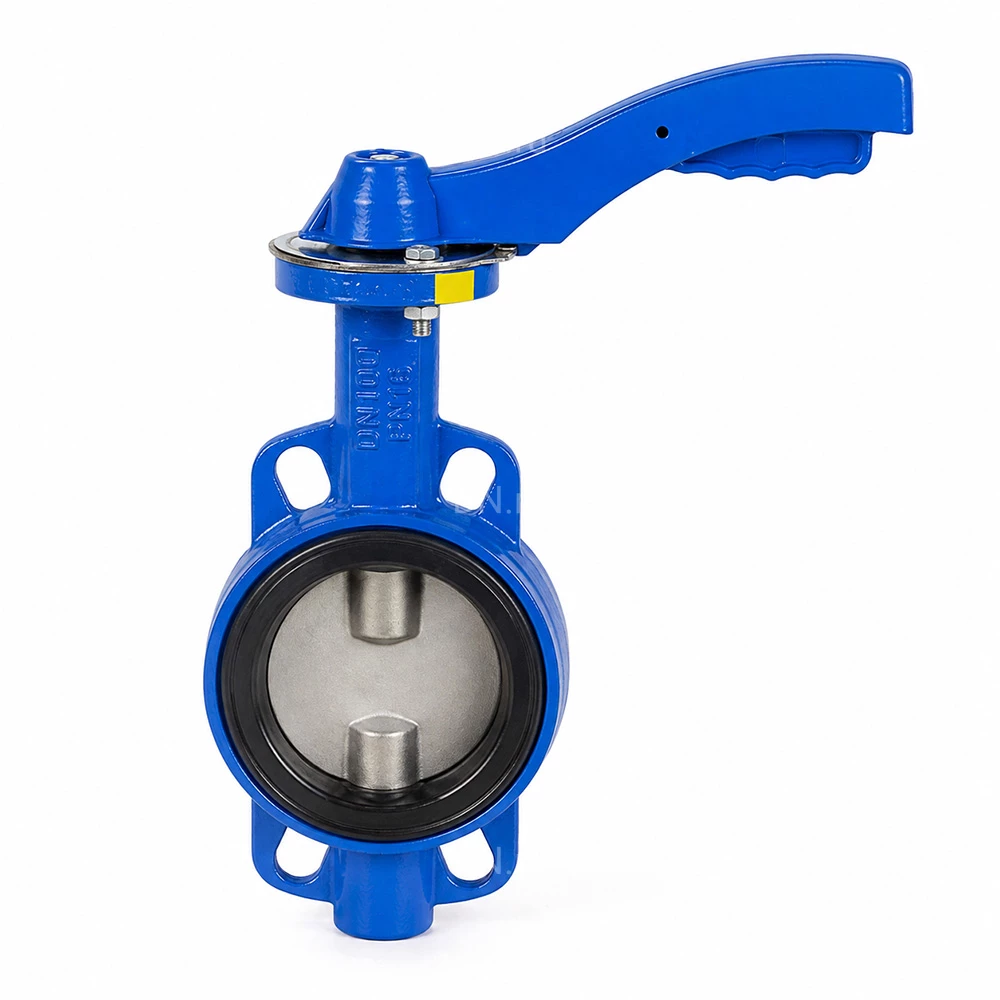

Эскиз Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный

Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный

Конструкция и материалы затвора
Genebre 2109В Ду450:

Деталь Материал
1 Корпус Чугун марки GG-20
2 Шток Нерж.сталь (1.4005)
3 Шарнир Нерж.сталь (1.4005)
4 Диск Нерж.сталь (1.4408)
5 Заглушка Нерж.сталь (1.4031)
6 Седло EPDM
7 Втулка Карбонизированный тефлон
8 Уплотнение штока Карбонизированный тефлон
9 Уплотнительное кольцо Нитрил
10 Шайба Бронза
11 Стопорное кольцо Сталь
Эскиз Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный

Деталировка затвора Genebre 2109В Ду450

Габаритные и установочные размеры
затвора Genebre 2109В Ду450:

  • Диаметр номинальный, Dn - 450 мм
  • Строительная длина, L - 114 мм
  • Строительная высота, А1 - 445 мм
  • Размер A2 - 330 мм
  • Размер J - 306 мм
  • Размер P - 400 мм
  • Количество и диаметр болтовых
       отверстий = 16 x 26 мм
Эскиз Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный

Эскиз затвора Genebre 2109В Ду450

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду450, Ру10, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - Ручка-рычаг

Затворы по выборке: Ду450, Ру10, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - nbr, тип управления - рукоятка, управление - ручка-рычаг
Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный
Затвор дисковый поворотный Genebre 2109В 26 Ду450 Ру10 межфланцевый, чугунный
Описание
Производитель: Genebre, Испания
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 450 мм
Давление номинальное: 10 бар
Строительная длина: 114 мм
Материал корпуса: Серый чугун EN-GJL-200
Материал диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода
Температура: 110 °С
Вес: 115.50 кг
Тип затвора: поворотный дисковый
Артикул: D050-03427
