Межфланцевые дисковые поворотные затворы Genebre 2103 с редуктором Ду50-250 Ру16 в г. Москва

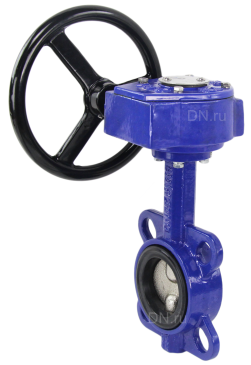

Межфланцевые дисковые поворотные затворы Genebre 2103 с редуктором Ду50-250 Ру16
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду509 176 руб.
Ду659 308 руб.
Ду8010 033 руб.
Ду10011 099 руб.
Ду12511 184 руб.
Ду15012 074 руб.
Ду20021 325 руб.
Ду25021 325 руб.
Цена актуальна на 05.12.2021 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Материал корпуса: Чугун GG20
Материал диска: Чугун GGG40
Уплотнение: EPDM
Давление номинальное: 16 бар
Температура: от -15℃ до +120℃
Тип управления: редуктор
Страна производитель: Испания

Описание межфланцевого дискового поворотного затвора Genebre 2103 с редуктором Ду50-250 Ру16

Затвор дисковый Genebre 2103 с редуктором поворотный межфланцевый типа «баттерфляй» – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор применяется в системах теплоснабжения, водоснабжения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство. Корпус выполнен из чугуна марки GG-20. Окрашен методом эпоксидного напыления. Максимальная рабочая температура 120 ºC.

Ручное управление затвором становится труднее по мере увеличения давления и номинального диаметра. В этом случае для закрытия и открытия затвора используется редуктор. В основном, это зубчатый механизм со скошенными шестернями, заключенный в коробку во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Материалы деталей затвора дискового поворотного чугунного Genebre 2103 с редуктором

Наименование Материал
1 Корпус чугун GG20
2 Уплотнение EPDM
3 Крышка углеродистая сталь
4 Диск Чугун GGG40
Наименование Материал
5 Шток нерж. сталь AISI 416
6 Болт углеродистая сталь
7 Стержень нерж. сталь AISI 416
8 Втулка тефлон + графит

Габаритные и установочные размеры затвора дискового поворотного чугунного Genebre 2103 с редуктором

DN, мм PN, бар L, мм A1, мм A2, мм ISO фланца D, мм Крутящий момент, Нм Вес, кг
50 16 43 308 70 F05 65 12 5.83
65 16 46 308 80 F05 65 20 6.33
80 16 46 308 100 F05 65 27 6.83
100 16 52 340 115 F07 90 39 8.83
125 16 56 370 135 F07 90 58 10.43
150 16 56 370 150 F07 90 90 11.38
200 16 60 383 180 F07/F10 125 120 24.4
250 16 68 413 215 F10 125 180 31.8
