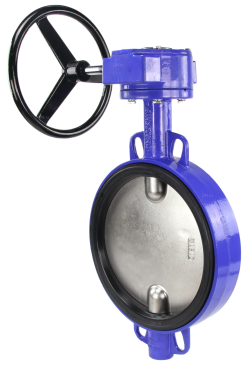

Затвор дисковый поворотный Genebre 2109 24 Ду400 Ру10 межфланцевый с редуктором

Name: Затвор дисковый поворотный Genebre 2109 24 Ду400 Ру10 межфланцевый с редуктором
Brand: Genebre
Price: 201935 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D050-03369

Производитель: Genebre, Испания

Серия бренда: 2109

Диаметр условный Ду(Dn): 400 мм

Давление условное Ру(Pn): 10 бар

Строительная длина: 102 мм

Температура рабочей среды максимальная: 120 °С

Тип присоединения: межфланцевый

Управление: редуктор

Наличие концевых выключателей: нет

Материал корпуса: Чугун серый GG20/СЧ20/EN-GJL-200

Материал диска: Нержавеющая сталь CF8M (316)

Материал уплотнения: EPDM

Класс герметичности: A

Тип ISO-фланца арматуры: F14

Все характеристики

Арт. D050-03369

Цена по запросу

201 935 Последняя цена на 2024-10-16

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду50 13 127 ₽Ду65 15 379 ₽Ду100 19 960 ₽Ду125 22 465 ₽Ду150 25 882 ₽ду200 39 197 ₽Ду250 61 247 ₽Ду350 139 765 ₽Ду400 201 935 ₽Ду450 263 067 ₽ду500 425 336 ₽

Для монтажа

шт. необходимо

x Болт стальной оцинкованный М24х190 ГОСТ 7798-70 - Цена по запросу

x Гайка стальная М24 (0,123 кг/шт) шестигранная весовая DIN 934 (5915/5927) - 284 ₽

x Фланец плоский Россия Ду400 Ру10 корпус – сталь 20, тип 01, ряд 1, исполнение B, ГОСТ 33259-2015 - 8 331 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый Genebre 2109 с редуктором поворотный межфланцевый типа «баттерфляй» – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Монтаж между фланцами согласно UNE EN 558-1. Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16. Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337. Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1). Окрашен методом эпоксидного напыления. Максимальная рабочая температура 120 ºC

Общие параметры Genebre 2109 с редуктором:

Диаметр номинальный DN - 400 мм
Давление номинальное PN - 10 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 805 Нм
Температура рабочей среды - от -20℃ до 120℃
Цвет затвора - Синий
Наличие блока концевых выключателей - нет
Наличие ручного дублера - штурвал
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Чугун серый GG20/СЧ20/EN-GJL-200
Материал диска - Нержавеющая сталь CF8M (316)
Тип уплотнения - EPDM
Вес - 77.6 кг
Размер штока, мм - 27х27
Страна производитель затвора - Испания
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный Genebre 2109 24 Ду400 Ру10 межфланцевый с редуктором

Габариты и размеры Genebre 2109 с редуктором:

Dn - 400 мм (диаметр условный)
L - 102 мм (cтроительная длина)
A2 - 420 мм
b - 300 мм
D - 175 мм
N x Th - 16 x 26 мм

Эскиз затвора Genebre 2109 Ду400 Ру10

Спецификация материалов Genebre 2109 с редуктором:

N	Наименование	Материал
1	Корпус	Чугун GG20
2	Шток	Нерж. сталь AISI 416
3	Стержень	Нерж. сталь AISI 416
4	Диск	Нерж. сталь CF8M (316)
5	Крышка	Углеродистая сталь
6	Уплотнение	EPDM
7	Втулка	Тефлон + графит
8	Втулка	Тефлон + графит
9	Кольцо	Нитрил
10	Шайба	Бронза
11	Стопорное кольцо	Углеродистая сталь
12	Шайба	Углеродистая сталь

Эскиз затвора Genebre 2109 с редуктором

Ручное управление затвором становится труднее по мере увеличения давления и номинального диаметра. В этом случае для закрытия и открытия затвора используется редуктор. В основном, это зубчатый механизм со скошенными шестернями, заключенный в коробку во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Габариты и размеры редуктора для Genebre 2109 с редуктором:

A - 341 мм
B - 253 мм
C - 200 мм
D - 85 мм
E - 85 мм
F - 257 мм
G - 210 мм
E - 83 мм

Эскиз редуктора Затвор дисковый поворотный Genebre 2109 24 Ду400 Ру10 межфланцевый с редуктором

Спецификация материалов редуктора для Genebre 2109 с редуктором:

N	Наименование	Материал
1	Корпус	чугун GG-20
2	Ручное колесо	чугун
3	Корона	ковкий чугун
4	Доп. детали	сталь
5	О-кольцо	NBR
