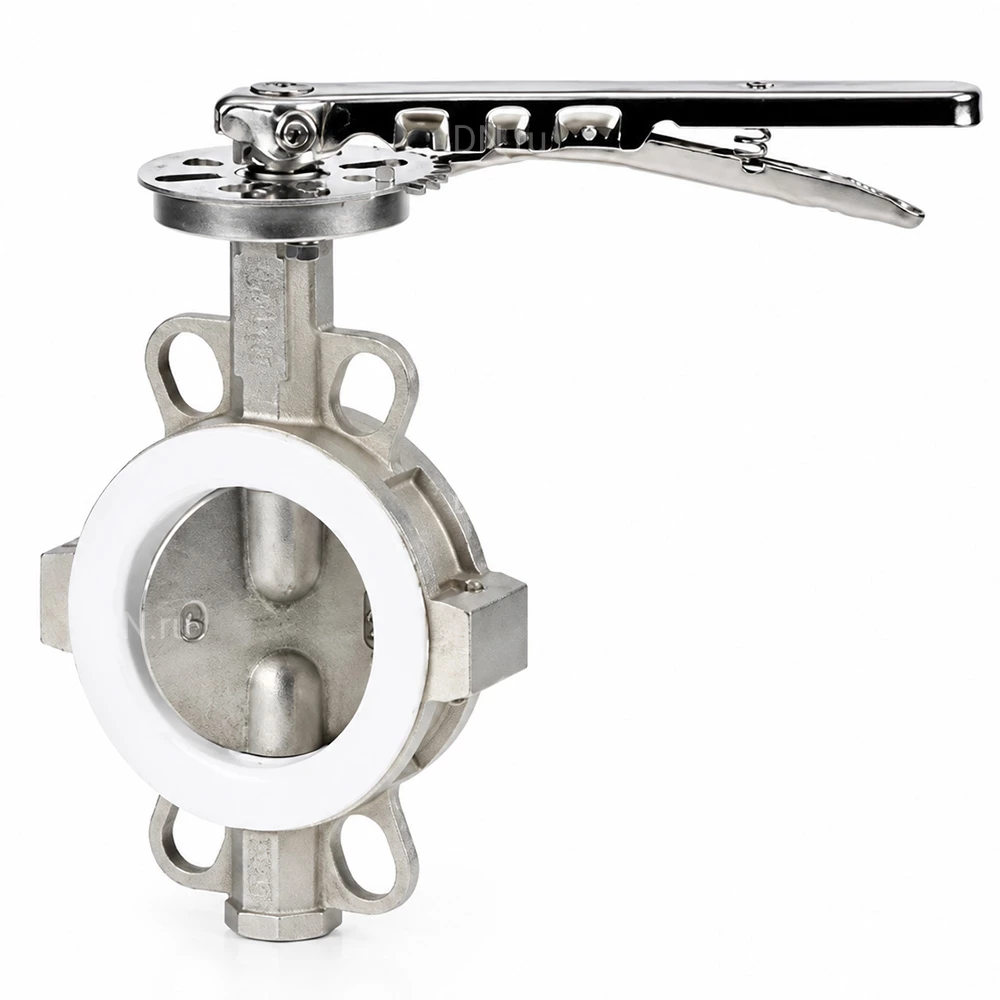

Затвор дисковый поворотный Genebre 2104 12 Ду100 Ру10 межфланцевый из нержавеющей стали

Name: Затвор дисковый поворотный Genebre 2104 12 Ду100 Ру10 межфланцевый из нержавеющей стали
Brand: Genebre
Price: 130301 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D050-03256

Производитель: Genebre, Испания

Серия бренда: 2104

Диаметр условный Ду(Dn): 100 мм

Давление условное Ру(Pn): 10 бар

Строительная длина: 52 мм

Температура рабочей среды максимальная: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Наличие концевых выключателей: нет

Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Материал диска: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Материал уплотнения: PTFE

Класс герметичности: A

Тип ISO-фланца арматуры: F07

Все характеристики

Арт. D050-03256

Цена по запросу

130 301 Последняя цена на 2024-10-16

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду50 68 944 ₽Ду65 83 380 ₽Ду80 101 428 ₽Ду100 130 301 ₽Ду125 159 536 ₽Ду150 203 574 ₽ду200 356 612 ₽Ду250 543 867 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной М16х120 ГОСТ 7798-70 - 58 ₽

x Фланец плоский Россия Ду100 Ру10 корпус – сталь 20, тип 01, ряд 1, исполнение B, ГОСТ 33259-2015 - 1 108 ₽

Итого за комплект

2 782 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный торговой марки Genebre предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Параметры затворов Genebre 2104 Ду100:

Диаметр номинальный DN - 100 мм
Давление номинальное PN - 10 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 60 Нм
Температура рабочей среды - от -25℃ до 180℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал диска - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Тип уплотнения - PTFE
Вес запорной арматуры - 5.4 кг
Вес - 5.4 кг
Размер штока, мм - 14х14
Страна производитель затвора - Испания
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный Genebre 2104 12 Ду100 Ру10 межфланцевый из нержавеющей стали

Конструкция и материалы затвора
Genebre 2104 Ду100:

№	Деталь	Материал
1	Нижняя часть корпуса	Нержавеющая сталь AISI 316
2	Верхняя часть корпуса	Нержавеющая сталь AISI 316
3	Нижний шток	Нержавеющая сталь AISI 316
4	Верхний шток	Нержавеющая сталь AISI 316
5	Седло	PTFE с покрытием EPDM
6	Диск	Нержавеющая сталь AISI 316
7	Втулка шарнира	RPTFE
8	Пружинная шайба	Нержавеющая сталь AISI 301
9	Уплотнительное кольцо	Viton
10	Втулка шарнира	RPTFE
11	Шайба	Нержавеющая сталь AISI 304
12, 13	Стопорное кольцо	Нержавеющая сталь AISI 304
14	Ручка	Нержавеющая сталь AISI 304
15	Тарелка	Нержавеющая сталь AISI 304

Деталировка затвора Genebre 2104 Ду100

Габаритные и установочные размеры
затвора Genebre 2104 Ду100:

Диаметр номинальный, Dn - 100 мм
Строительная длина, L - 52 мм
Строительная высота - 190 мм
Размер A - 116 мм
Размер С - 178 мм
Размер М - 264 мм
Кол-во - диаметр болтовых отверстий = 8 x 18 мм

Эскиз затвора Genebre 2104 Ду100

Паспорта и сертификаты

Декларация о соответствии на продукцию Genebre

Техническая информация Genebre 2104

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру10, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE, управление - рукоятка

Затворы по выборке: Ду100, Ру10, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - ptfe, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка

Затвор дисковый поворотный Genebre 2104 12 Ду100 Ру10 межфланцевый из нержавеющей стали

Описание

Производитель: Genebre, Испания

Тип затвора: поворотный дисковый

Серия бренда: 2104

Диаметр условный: 100 мм

Давление условное: 10 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Материал диска: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Материал уплотнения: PTFE

Применение: вода

Вес: 5.40 кг

Категория: Затворы с рукояткой

Артикул: D050-03256
