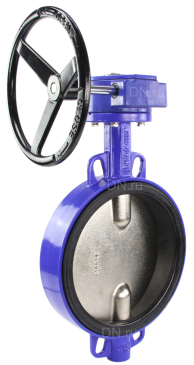

Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с редуктором

затвор дисковый поворотный
затвор дисковый
затвор +с редуктором
затвор genebre 2103
затвор дисковый ду300
затвор межфланцевый дисковый поворотный ду300
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-03135
Производитель: Genebre, Испания
Серия бренда: 2103
Диаметр условный Ду(Dn): 500 мм
Давление условное Ру(Pn): 10 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F14
Все характеристики
Арт. D050-03135
Цена по запросу
303 586 Последняя цена на 2024-10-16
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Затвор дисковый Genebre 2103 поворотный межфланцевый типа «баттерфляй» – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Монтаж между фланцами согласно UNE EN 558-1. Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16. Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337. Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1). Окрашен методом эпоксидного напыления. Максимальная рабочая температура 120 ºC

Общие параметры Genebre 2103:

  • Диаметр номинальный DN - 500 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 1500 Нм
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Чугун серый GG20/СЧ20/EN-GJL-200
  • Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 144.5 кг
  • Вес привода - 11 кг
  • Вес - 144.5 кг
  • Размер штока, мм - 36х36
  • Страна производитель затвора - Испания
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с редуктором

Габариты и размеры Genebre 2103:

  • Dn - 500 мм (диаметр условный)
  • L - 127 мм (cтроительная длина)
  • А1 - 480 мм (cтроительная высота)
  • A2 - 370 мм
  • b - 85 мм
  • D - 175 мм
  • P - 400 мм
  • N x Th - 20 x 26 мм
Эскиз Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с редуктором

Спецификация материалов Genebre 2103:

N Наименование Материал
1 Корпус чугун GG-20
2 Шток нержавеющая
сталь AISI 416
3 Шарнир нержавеющая
сталь AISI 416
4 Диск чугун GGG-40
5 Заглушка Нержавеющая
сталь AISI 420
6 Седло EPDM
7 Втулка тефлон
8 Уплотнение штока тефлон
9 Уплотнительное кольцо нитрил
10 Шайба бронза
11 Стопорное кольцо сталь
Эскиз конструкция и материалы Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с редуктором

Ручное управление затвором становится труднее по мере увеличения давления и номинального диаметра. В этом случае для закрытия и открытия затвора используется редуктор. В основном, это зубчатый механизм со скошенными шестернями, заключенный в коробку во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Габариты и размеры редуктора для Genebre 2103:

  • A - 341 мм
  • B - 253 мм
  • C - 200 мм
  • F - 280 мм
  • G - 210 мм
  • E - 83 мм
Эскиз редуктора Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с редуктором

Спецификация материалов редуктора для Genebre 2103:

N Наименование Материал
1 Корпус чугун GG-20
2 Ручное колесо чугун
3 Корона ковкий чугун
4 Доп. детали сталь
5 О-кольцо NBR
