Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой

Name: Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой
Brand: Genebre
Price: 47358 RUB
Availability: InStock

Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D050-03017

Производитель: Genebre, Испания

Серия бренда: 2101

Диаметр условный Ду(Dn): 50 мм

Давление условное Ру(Pn): 10 бар

Строительная длина: 43 мм

Температура рабочей среды максимальная: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Наличие концевых выключателей: нет

Класс материала корпуса:чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Класс герметичности: A

Тип ISO-фланца арматуры: F05

Все характеристики

Арт. D050-03017

Цена по запросу

47 358 Последняя цена на 2024-10-16

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду50 47 358 ₽Ду65 51 681 ₽Ду80 71 358 ₽Ду100 95 534 ₽Ду125 115 794 ₽Ду150 143 021 ₽ду200 255 609 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной М16х100 ГОСТ 7798-70 - 48 ₽

x Фланец плоский Россия Ду50 Ру10 корпус – сталь 20, тип 01, ряд 1, исполнение B, ГОСТ 33259-2015 - 480 ₽

Итого за комплект

1 203 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный торговой марки Genebre предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Параметры затворов Genebre 2101 Ду50:

Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 20 Нм
Температура рабочей среды - от -25℃ до 180℃
Цвет затвора - Синий
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал диска - нержавеющая сталь
Тип уплотнения - PTFE
Вес запорной арматуры - 2.9 кг
Вес - 2.9 кг
Размер штока, мм - 11х11
Страна производитель затвора - Испания
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

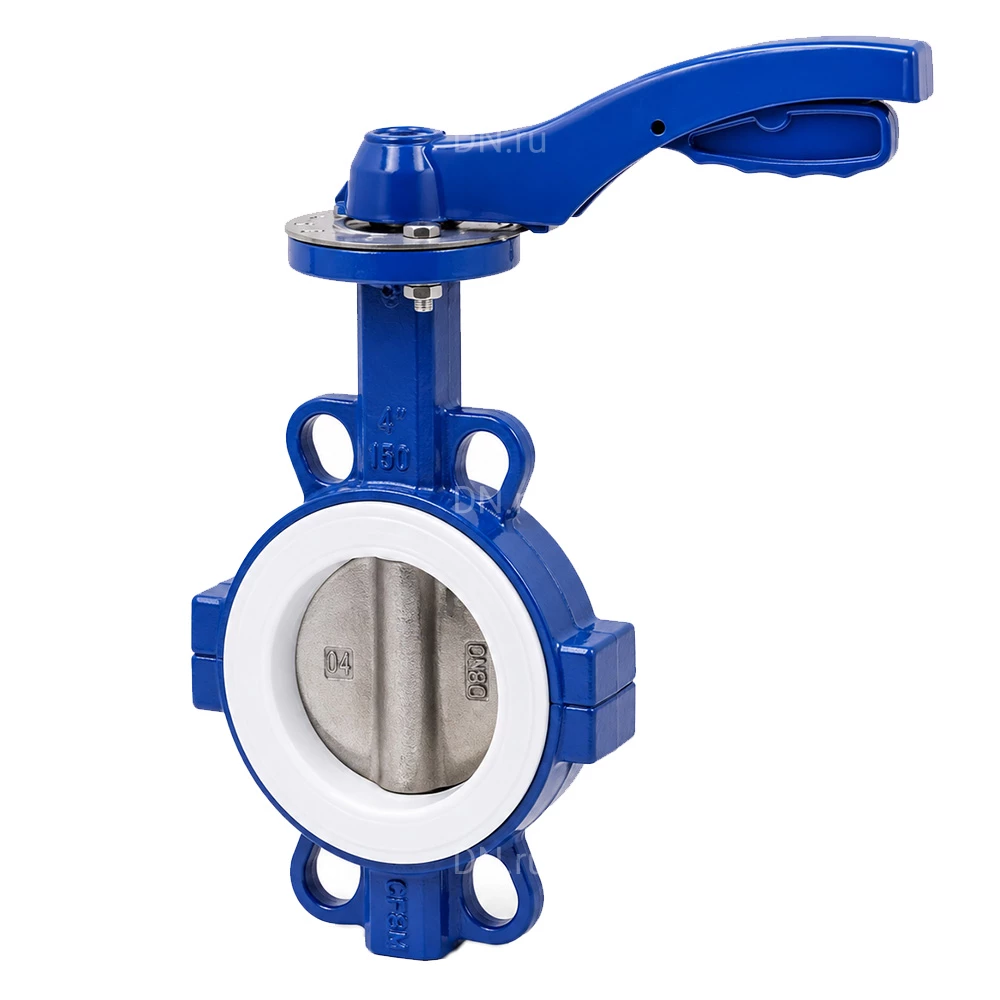

Эскиз Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой

Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой

Конструкция и материалы затвора
Genebre 2101 Ду50:

№	Деталь	Материал
1	Нижняя часть корпуса	Чугун GGG40
2	Верхняя часть корпуса	Чугун GGG40
3	Нижний шток	Нерж. сталь 1.4403
4	Верхний шток	Нерж. сталь 1.4403
5	Набивка	RPTFE
6	Уплотнение	EPDM покрытое PTFE
7	Диск	Нерж. сталь 1.4403
8	Пружина	Сталь
9	Кольцевое уплотнение	Viton
10	Фиксатор	Nylon
11	Винт	Сталь
12	Ручка	Алюминий
13	Табличка	Сталь
14	Крепление	Сталь

Деталировка затвора Genebre 2101 Ду50

Габаритные и установочные размеры
затвора Genebre 2101 Ду50:

Диаметр номинальный, Dn - 50 мм
Строительная длина, L - 43 мм
Строительная высота - 205 мм
Размер A - 80 мм
Размер С - 119 мм
Размер М - 172 мм
Кол-во - диаметр болтовых отверстий = 4 x 18 мм

Эскиз затвора Genebre 2101 Ду50

Паспорта и сертификаты

Декларация о соответствии на продукцию Genebre

Техническая информация Genebre 2101

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду50, Ру10, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE, управление - рукоятка

Затворы по выборке: Ду50, Ру10, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - ptfe, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка

Затвор дисковый поворотный Genebre 2101 Ду50 Ру10 межфланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 1.4403, уплотнение - PTFE, с рукояткой

Описание

Производитель: Genebre, Испания

Тип затвора: поворотный дисковый

Серия бренда: 2101

Диаметр условный: 50 мм

Давление условное: 10 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода

Вес: 2.90 кг

Категория: Затворы с рукояткой

Артикул: D050-03017
