Задвижка клиновая 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым штоком, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

Задвижка клиновая 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым штоком, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В
Артикул: D040-08200

О товаре

Артикул:
D040-08200
Бренд:
Страна производитель:
Россия
Тип задвижки:
Клиновая
Серия:
GVWR
Таблица фигур:
Диаметр условный:
Ду300 мм
Ду10 мм
Ду12 мм
Ду15 мм
Ду20 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду75 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
25 бар
не указано
10 бар
10/16 бар
14 бар
16 бар
20 бар
40 бар
63 бар
Строительная длина:
500 мм
Температура рабочей среды, max:
560 ℃
Тип присоединения:
Фланцевый
муфтовый (резьбовой)
под приварку
Класс материала корпуса:
нержавеющая сталь
бронза
латунь
сталь
чугун
Напряжение питания:
220В
Конструкция шпинделя:
выдвижной
не указано
невыдвижной
Клин:
двухдисковый
не указано
необрезиненный
обрезиненный
Однодисковый
Уплотнение:
Ручной дублер:
штурвал
Наличие моментной муфты:
нет
Тип управления:
электропривод
голый шток
ручной
С редуктором
штурвал
Наличие концевых выключателей:
есть
не указано
нет
Взрывозащищенный корпус:
нет
Степень защиты корпуса:
IP65
Все характеристики
на 2026-12-31
1 160 697,63
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, по отношению к которым материалы, применяемые в задвижке, коррозионностойкие. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками, шаровыми кранами и т.п.

Технические характеристики задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

  • Тип задвижки - Клиновая
  • Клин - двухдисковый
  • Модель арматуры - 30нж964нж
  • Таблица фигур - 30нж964нж
  • Диаметр - 300 мм
  • Давление номинальное - 25 бар
  • Среда - пар, масла, вода техническая, нефтепродукты, нейтральные среды
  • Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
  • Материал запорного органа - Сталь WCB+D507MO
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -30 °C
  • Температура рабочей среды максимальная - до +560 °C
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 16 шт
  • Диаметр болтовых отверстий на одном фланце - 30 мм
  • Тип присоединения по ОСТ - В
  • Управление - С электроприводом
  • Крутящий момент - 545 Нм
  • Тип ISO-фланца - Тип В
  • Размер вала (квадрат) - 200x200
  • Конструкция шпинделя - выдвижной
  • Способ монтажа - вертикальный
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - светло серый
  • Срок службы - 15 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 313 кг
Задвижка клиновая 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым штоком, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

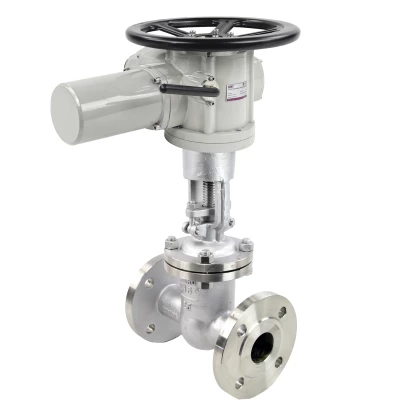

Изображение задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

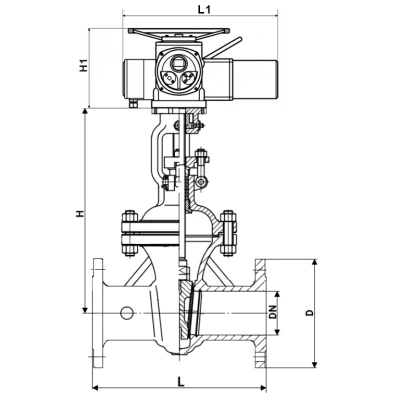

Габаритные и установочные размеры задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

  • DN - 300 мм
  • D - 460 мм
  • L - 500 мм
  • H - 1120 мм
  • L1 - 480 мм
  • H1 - 248 мм
Задвижка клиновая 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым штоком, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

Эскиз габаритов задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

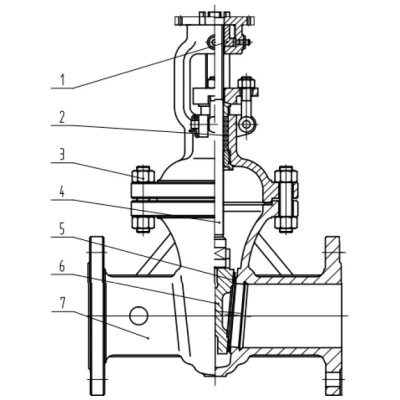

Деталировка задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

№Наименование деталиМатериал детали
1Гайка шпинделялатунь
2Уплотнениеграфит
3Болт/гайкаСт35
4Штокнержавеющая сталь 2Cr13 (аналог ст.20Х13)
5Седлосталь WCB (аналог 25Л) + D507 (аналог Св-10Х16М25Ф6-ВИ)
6Клинсталь WCB (аналог 25Л) + D507MO (аналог Св-10Х16М25Ф6-ВИ)
7Корпуссталь 12Х18Н9ТЛ
Задвижка клиновая 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, голым штоком, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

Эскиз деталировки задвижки клиновой 30нж964нж DN.ru GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевой, с электроприводом DN.ru MT-N-060EM-O2-220VAC-У1 220В

Технические характеристики электропривода DN.ru MT-N-060EM-02-220VAC-У1

  • Модель привода - MT-N-060EM-02-220VAC-У1
  • Тип электропривода - многооборотный
  • Крутящий момент - 600 Нм
  • Тип ОСТ фланца - В
  • Степень защиты корпуса - IP65
  • Напряжение питания - 220В
  • Мощность электродвигателя - 1.5 кВт
  • Скорость - 24 об./мин.
  • Максимальное число оборотов привода - 50
  • Температура окружающей среды - от -28 до +60 °C
  • Температура срабатывания внутренней тепловой защиты - +90 °C
  • Наличие дублера - штурвал
  • Наличие моментных выключателей - есть
  • Материал корпуса - алюминиевый сплав
  • Бренд - DN.ru
  • Страна производитель - Китай
  • Вес - 25 кг

Видео электропривода DN.ru MT-N-060EM-02-220VAC-У1

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду300, Ру25, тип задвижки - Клиновая, тип присоединения - Фланцевый, управление - С электроприводом, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной, клин - двухдисковый, наличие колонки управления - нет, наличие телескопического штока - нет
