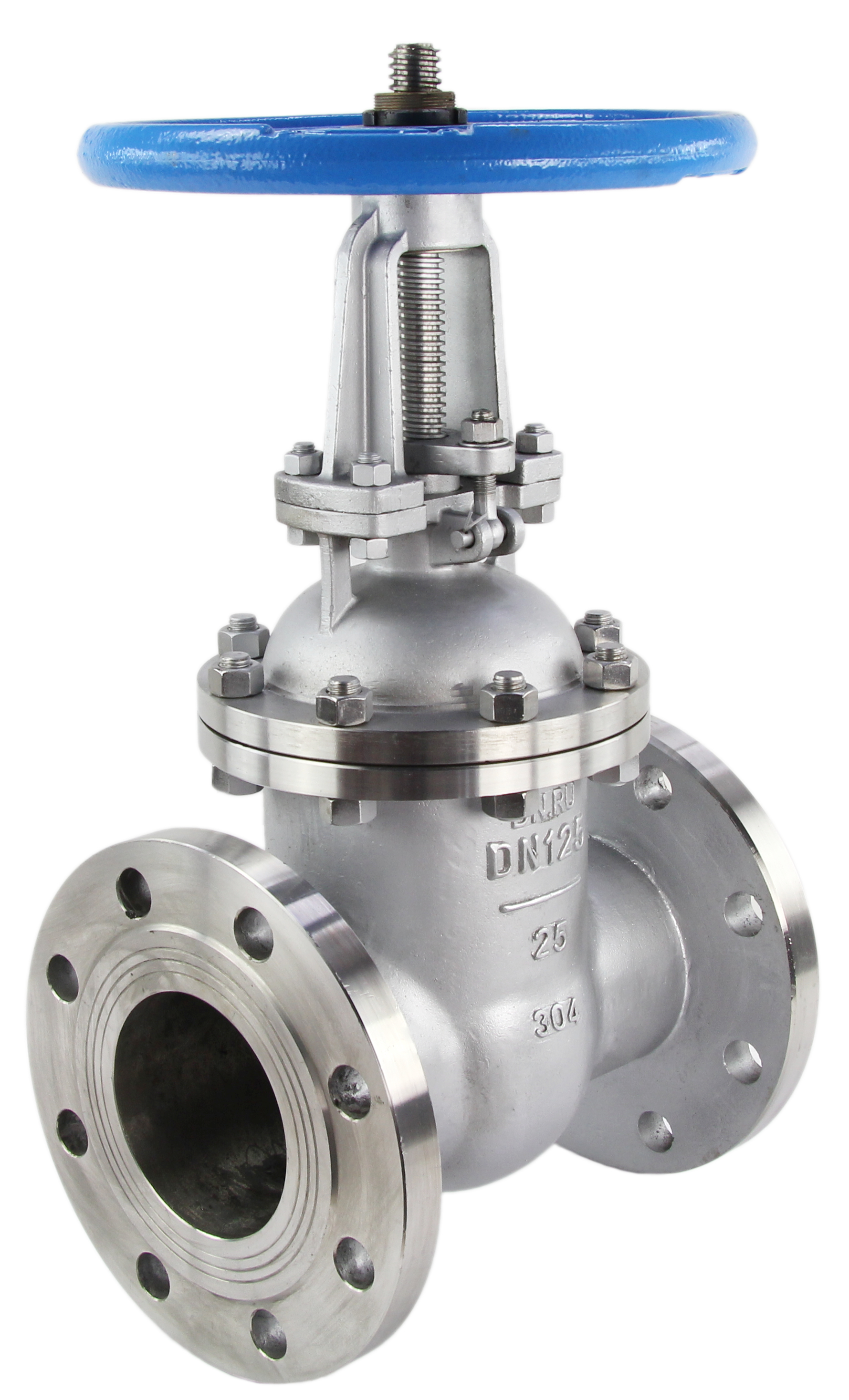

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду350 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Name: Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду350 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом
Brand: DN.ru
Price: 2199258 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07384

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж64нж

Диаметр: Ду350

Давление условное: 25 бар

Строительная длина: 550.00 мм

Температура рабочей среды, max: 425 ℃

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Тип управления: ручной

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: Металл

Все характеристики

Арт. D040-07384

Низкая цена

2 199 258 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 38 048₽Ду80 64 165₽Ду100 111 721₽Ду125 141 011₽Ду150 166 902₽Ду200 503 835₽Ду250 878 068₽Ду300 1 308 979₽Ду350 2 199 258₽Ду400 2 358 625₽

Для монтажа

шт. необходимо

x Гайка стальная М30 (0,243 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 74 ₽

x Прокладка резиновая ТМКЩ Ду350 Ру25 исп. А фл. ГОСТ 15180-86 - 220 ₽

x Болт стальной М30х120 ГОСТ 7798-70 - 309 ₽

x Фланец плоский Медэкс Ду350 Ру25 корпус – сталь 20, тип 01, ряд 1, исполнение B, гр.IV, ГОСТ 33259-15 - 11 751 ₽

Итого за комплект

36 194 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Параметры задвижки 30нж64нж GVWR3131M-2W-F-S Ду 350

Тип задвижки - Клиновая
Диаметр номинальный DN - 350 мм
Давление условное PN - 25 бар
Температура рабочей среды - от -40 до + 425
Тип присоединения - фланцевый
Материал корпуса - Сталь CF8
Материал запорного органа - Нержавеющая сталь CF8M
Таблица фигур - 30нж64нж
Строительная длина - 550 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Тип уплотнения - Металл
Вес - 410 кг
Страна производитель - Россия

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду350 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Габаритные и установочные размеры задвижки 30нж64нж GVWR3131M-2W-F-S Ду 350:

Dn - 350мм
L - 550 мм
z-d - 16 x 33

Эскиз Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду350 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Эскиз задвижки 30нж64нж GVWR3131M-2W-F-S Ду 350

Материалы деталей задвижки 30нж64нж GVWR3131M-2W-F-S Ду350:

№	Наименование	Материал
1	Корпус	Сталь CF8
2	Уплотнение седла	Сталь 304
3	Клин	Сталь 304
4	Шпиндель	Сталь 304
5	Прокладка	Сталь 304+ТРГ
6	Крышка	Сталь CF8
7	Шпилька	Сталь 201

№	Наименование	Материал
8	Гайка	Сталь 201
9	Уплотнение шпинделя	ТРГ
10	Сальник	Сталь 201
11	Втулка	Сталь CF8
12	Шайба	ZCuAl10Fe3
13	Маховик	KTH330

Паспорта и сертификаты

Декларация о соответствии на стальные задвижки DN.ru 30нж41нж, 30нж15нж, 30нж64нж, 30нж76нж

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50-400 Ру25 со штурвалом

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду350, Ру25, тип задвижки - Клиновая, тип присоединения - фланцевый, тип управления - ручной, наличие телескопического штока - , длина телескопического штока min - мм, max - мм, наличие колонки управления - , длина колонки управления - мм

Задвижки по выборке: Ду350, Ру25, тип задвижки - клиновая, тип присоединения - фланцевый, тип управления - ручной

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду350 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Описание

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж64нж

Диаметр: 350 мм

Давление номинальное: 25 бар

Строительная длина: 550 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Управление: ручное/штурвал/маховик

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: Металл

Артикул: D040-07384
