Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Name: Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR
Brand: DN.ru
Price: 142988 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07876

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж64нж

Диаметр условный: Ду100 мм

Давление условное: 25 бар

Строительная длина: 300.00 мм

Температура рабочей среды, max: 425 ℃

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Конструкция шпинделя: выдвижной

Клин: необрезиненный

Уплотнение: Металл

Тип управления: ручной

Все характеристики

Арт. D040-07876

Низкая цена

142 988 на 2025-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 58 976₽Ду100 142 988₽Ду150 170 596₽

Для монтажа

шт. необходимо

x Прокладка паронитовая Ду100 Ру25-40 кольцевая ГОСТ 15180-86 - 33 ₽

x Гайка стальная М20 ГОСТ 5915-70 - Цена по запросу

x Болт стальной М20х80 ГОСТ 7798-70 - 91 ₽

x Фланец плоский Россия Ду100 Ру25 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 550 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Параметры задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевой, со штурвалом GAIR:

Тип задвижки - Клиновая
Диаметр номинальный DN - 100 мм
Давление условное PN - 25 бар
Таблица фигур - 30нж64нж
Строительная длина - 300 мм
Конструкция шпинделя - выдвижной
Клин - необрезиненный
Тип управления - ручной
Управление - ручное/штурвал/маховик
Тип присоединения - фланцевый
Способ монтажа - горизонтальный/вертикальный
Крутящий момент - 100 Нм
Температура рабочей среды - от -29℃ до 425℃
Класс герметичности по ГОСТ 9544-2015 - "A"
Класс материала корпуса - нержавеющая сталь
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа (клина) - Нержавеющая сталь AISI/SS 304/08Х18Н10
Тип уплотнения - Металл
Шток - выдвижной
Количество болтовых отверстий на одном фланце - 8 шт
Диаметр болтовых отверстий на одном фланце - 23 мм
Страна производитель - Россия
Среда - вода, пар, нефтепродукты, газообразные среды
Применение - водоснабжение, теплоснабжение
Срок службы - 15 лет
Вес - 29 кг

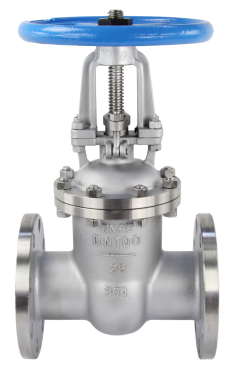

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Габаритные и установочные размеры задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевой, со штурвалом GAIR:

L - 300 мм
D - 230 мм
D1 - 190 мм
D2 - 160 мм
b - 24 мм
f - 3 мм
z-d - 8-23 мм

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Эскиз задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевой, со штурвалом GAIR

Материалы задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевой, со штурвалом GAIR:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Седловое уплотнение	нержавеющая сталь 304
3	Клин	нержавеющая сталь 304
4	Шпиндель	нержавеющая сталь 304
5	Прокладка	нержавеющая сталь 304 + терморасширенный графит (ТРГ)
6	Крышка	нержавеющая сталь 304
7	Шпилька	нержавеющая сталь 304
8	Гайка	нержавеющая сталь 304
9	Уплотнение шпинделя	терморасширенный графит (ТРГ)
10	Сальник	нержавеющая сталь 304
11	Втулка	нержавеющая сталь 304
12	Шайба	сплав ZCuAl10Fe3
13	Штурвал	чугун KTH300

Эскиз материалов задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевой, со штурвалом GAIR

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки клиновые стальные DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100-150 Ру25 фланцевые GAIR со штурвалом
