Насосы моноблочные Wellmix NBW 100-80 поверхностные, корпус - чугун, мощность - 3-90кВт, напор - 9-121м, производительность - 1283-3217л/мин, 380В купить в Москве и РФ

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.

Насосы моноблочной конструкции, с сухим ротором и фланцевым присоединением.

Размеры и номинальные характеристики соответствуют стандарту EN 733.

Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.

Перекачиваемая жидкость: вода/ раствор этиленгликоля до 40%. Температура перекачиваемой жидкости от -10 °С до +120 °С.

Основные технические характеристики насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В:

Наименование	Значение
Тип оборудования	насос
Вид насоса	по конструкции
Конструкция насоса	моноблочный
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Положение	горизонтальный
Напряжение питания	380В
Частота	50 Гц
Качество воды	чистая
Минимальная температура перекачиваемой среды	-10 °C
Максимальная температура перекачиваемой среды	120 °C
Температура окружающей среды	от -10°C до +50°C
Бренд	Wellmix
Страна производитель	Китай

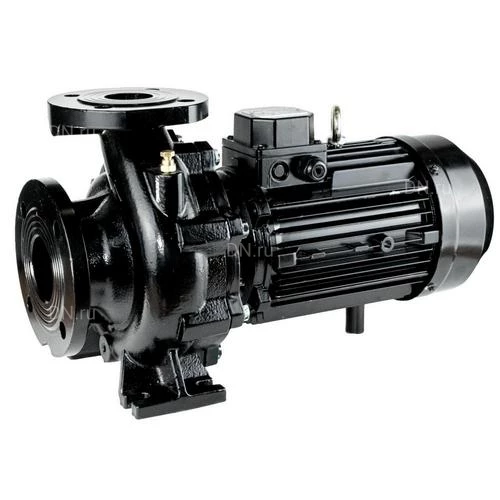

Насосы моноблочные Wellmix NBW 100-80 поверхностные, корпус - чугун, мощность - 3-90кВт, напор - 9-121м, производительность - 1283-3217л/мин, 380В

Габариты и размеры насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В:

Модель	a, мм	f, мм	h, мм	h1, мм	n, мм	n1, мм	n2, мм	b, мм	s, мм
NBW 100-80-125-4.0/2-380-G-BQQE	118	605	356	162	284	212	280	100	15
NBW 100-80-125-5.5/2-380-G-BQQE	118	605	356	162	284	212	280	100	15
NBW 100-80-125-7.5/2-380-G-BQQE	118	605	356	162	284	212	280	100	15
NBW 100-80-160-11.0/2-380-G-BQQE	116	657	434	185	340	255	332	100	15
NBW 100-80-160-15.0/2-380-G-BQQE	116	762	434	185	340	255	332	100	15
NBW 100-80-160-18.5/2-380-G-BQQE	116	762	434	185	340	255	332	100	15
NBW 100-80-160-22.0/2-380-G-BQQE	116	762	434	185	340	255	332	100	15

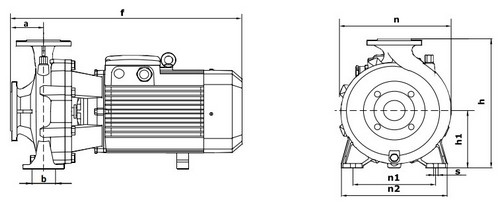

Эскиз габаритов и размеров насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В

Габариты и размеры насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В:

Модель	a, мм	f, мм	h, мм	h1, мм	h2, мм	n, мм	n1, мм	n2, мм	n3, мм	b, мм	w, мм	m, мм	s1, мм	s2, мм
NBW 100-80-200-3.0/4-380-G-BQQE	119	606	460	200	460	336	244	160	322	95	156	140	16	12
NBW 100-80-200-4.0/4-380-G-BQQE	119	594	460	200	460	336	244	190	322	95	163	140	16	12
NBW 100-80-200-22.0/2-380-G-BQQE	119	880	460	200	460	360	244	279	322	95	171	241	16	15
NBW 100-80-200-30.0/2-380-G-BQQE	119	950	510	200	460	397	244	314	322	95	180	305	16	18
NBW 100-80-250-5.5/4-380-G-BQQE	130	638	537	250	537	402	310	216	402	95	194	140	19	12
NBW 100-80-250-7.5/4-380-G-BQQE	130	676	537	250	537	402	310	216	402	95	194	178	19	12
NBW 100-80-250-11.0/4-380-G-BQQE	130	808	537	250	537	402	310	254	402	95	221	210	19	15
NBW 100-80-250-37.0/2-380-G-BQQE	130	950	555	250	537	405	310	318	403	95	183	305	19	19
NBW 100-80-250-45.0/2-380-G-BQQE	130	980	580	250	537	445	310	356	403	95	210	286	19	19
NBW 100-80-250-55.0/2-380-G-BQQE	55	168	83	441	130	1160	610	250	537	488	310	406	403	95	223	349	19	24
NBW 100-80-315-5.5/4-380-G-BQQE	128	688	558	250	558	442	340	216	442	95	187	140	18	12
NBW 100-80-315-7.5/4-380-G-BQQE	128	726	558	250	558	442	340	216	442	95	187	178	18	12
NBW 100-80-315-11.0/4-380-G-BQQE	128	858	558	250	558	442	340	254	442	95	214	210	18	15
NBW 100-80-315-15.0/4-380-G-BQQE	128	902	558	250	558	442	340	254	442	95	214	254	18	15
NBW 100-80-315-45.0/2-380-G-BQQE	128	1069	578	250	558	452	340	356	442	95	255	286	18	19
NBW 100-80-315-55.0/2-380-G-BQQE	55	163	87,5	460	128	1160	640	280	588	550	340	406	442	95	274	349	18	24
NBW 100-80-315-75.0/2-380-G-BQQE	75	180	107	592	128	1232	665	280	588	550	340	457	442	95	295	368	18	24
NBW 100-80-315-90.0/2-380-G-BQQE	90	193	121	627	128	1283	665	280	588	550	340	457	442	95	295	419	18	24
NBW 100-80-400-18.5/4-380-G-BQQE	149	902	640	280	640	500	354	279	465	140	216	241	18	15
NBW 100-80-400-22.0/4-380-G-BQQE	149	938	640	280	640	500	354	279	465	140	216	279	18	15
NBW 100-80-400-30.0/4-380-G-BQQE	149	1029	640	280	640	500	354	318	465	140	228	305	18	18

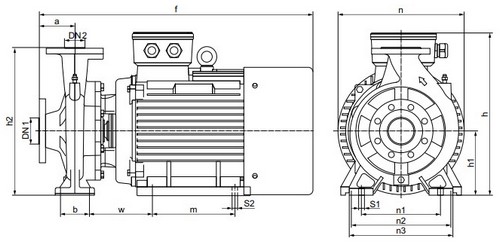

Эскиз габаритов и размеров насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В

Деталировка насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В:

№ п/п	Деталь	Материал
1	Корпус насоса	чугун НТ200
2	Рабочее колесо	чугун НТ200
3	Торцевое уплотнение	-
4	Уплотнительное кольцо	резина
5	Фонарь	чугун НТ200
6	Уплотнение вала	резина
7	Вал	нержавеющая сталь AISI 304
8	Подшипник	-
9	Ротор	углеродистая сталь
10	Корпус двигателя	алюминий
11	Дополнительная опора	пластик
12	Задняя крышка	чугун
13	Уплотнение вала	резина
14	Крышка вентилятора	алюминий
15	Вентилятор охлаждения	пластик
16	Крепёжный болт	сталь
17	Крышка платы	алюминий
18	Плата управления	пластик
19	Крепление рабочего колеса	сталь
20	Защитный экран	резина
21	Крепёжный болт	сталь
22	Гайка рабочего колеса	оцинкованная сталь
23	Выпускной клапан	латунь
24	Прокладка фланца	резина
25	Ответный фланец	оцинкованная сталь
26	Болты фланца	сталь

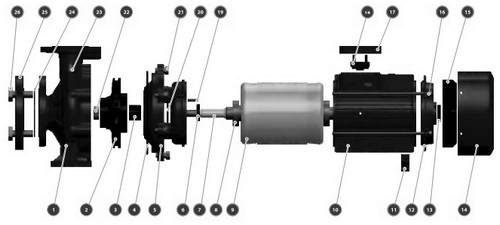

Эскиз деталировки насосов моноблочных Wellmix NBW 100-80 поверхностных, корпус - чугун, мощность - 3-45кВт, напор - 9-75.5м, производительность - 1283-2750л/мин, 380В
