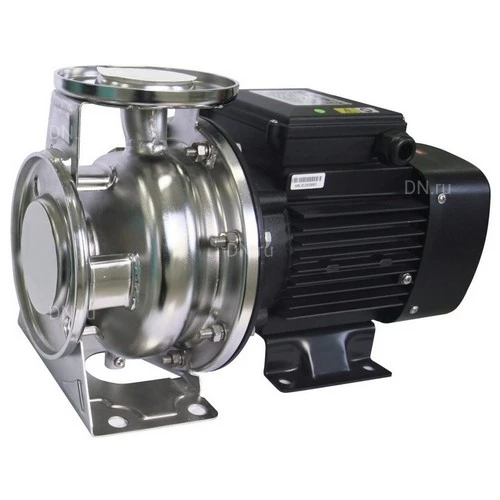

Насосы моноблочные Wellmix NBS поверхностные, корпус - нержавеющая сталь, мощность - 1.1-90кВт, напор - 11-67м, производительность

Горизонтальный одноступенчатый центробежный насос из нержавеющей стали серии NBS имеет осевой вход и радиальный выход. Двигатель находится снаружи насоса. Двигатель и крыльчатку легко демонтировать без разборки корпуса насоса и трубопровода. Насос серии NBS оснащен электродвигателем с удлиненным валом, представляющий собой полностью закрытую конструкцию двигателя с вентилятором. Насос серии NBS произведен с применением передовых технологий производства нержавеющей стали путем холодного прессования, гидроформовки, сварки и т. д. Это инновационная новая конструкция центробежного насоса, способная заменить традиционные насосы и типовые насосы, устойчивые к коррозии.

Основные технические характеристики насосов моноблочных Wellmix NBS поверхностных, корпус - нержавеющая сталь, мощность - 1.1-45кВт, напор - 11-67м, производительность - 208-5333л/мин:

Наименование	Значение
Тип оборудования	насос
Вид насоса	по конструкции
Конструкция насоса	моноблочный
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Положение	горизонтальный
Класс энергоэффективности	IE2
Качество воды	чистая
Минимальная температура перекачиваемой среды	-20 °C
Максимальная температура перекачиваемой среды	120 °C
Температура окружающей среды	от +5°C до +40°C
Бренд	Wellmix
Страна производитель	Китай

Насосы моноблочные Wellmix NBS поверхностные, корпус - нержавеющая сталь, мощность - 1.1-90кВт, напор - 11-67м, производительность - 208-5333л/мин

Габариты и размеры насосов моноблочных Wellmix NBS поверхностных, корпус - нержавеющая сталь, мощность - 1.1-45кВт, напор - 11-67м, производительность - 208-5333л/мин:

Модель	E, мм	F, мм	H, мм	h1, мм	h2, мм	h3, мм	a, мм	m1, мм	m2, мм
NBS 50-32-160_1.1_220_BQCE	215	395	255	112	143	244	80	70	115
NBS 50-32-160_1.1T_380_BQCE	215	395	255	112	143	244	80	70	115
NBS 50-32-160_1.5_220_BQCE	215	395	255	112	143	244	80	70	115
NBS 50-32-160_1.5T_380_BQCE	215	395	255	112	143	244	80	70	115
NBS 50-32-160_2.2_220_BQCE	215	438	255	112	143	256	80	70	115
NBS 50-32-160_2.2T_380_BQCE	215	438	255	112	143	256	80	70	115
NBS 50-32-200_3T_380_BQCE	300	456	340	160	180	279	80	70	118
NBS 50-32-200_4T_380_BQCE	300	490	340	160	180	307	80	70	118
NBS 50-32-200_5.5T_380_BQCE	300	532	340	160	180	322	80	70	118
NBS 50-32-200_7.5T_380_BQCE	300	557	340	160	180	322	80	70	118
NBS 65-40-125_1.5_220_BQCE	215	395	255	112	143	244	80	70	115
NBS 65-40-125_1.5T_380_BQCE	215	395	255	112	143	244	80	70	115
NBS 65-40-125_2.2_220_BQCE	215	438	255	112	143	256	80	70	115
NBS 65-40-125_2.2T_380_BQCE	215	438	255	112	143	256	80	70	115
NBS 65-40-125_3T_380_BQCE	256	456	292	132	160	251	80	70	118
NBS 65-40-160_4T_380_BQCE	256	491	292	132	160	279	80	70	118
NBS 65-40-200_5.5T_380_BQCE	300	554	360	160	200	322	100	70	118
NBS 65-40-200_7.5T_380_BQCE	300	579	360	160	200	322	100	70	118
NBS 65-40-200_11T_380_BQCE	300	615	360	160	200	342	100	70	118
NBS 65-50-125_3T_380_BQCE	256	455	292	132	160	251	80	70	115
NBS 65-50-125_4.0T_380_BQCE	256	491	292	132	160	279	80	70	115
NBS 65-50-160_5.5T_380_BQCE	300	554	360	160	200	322	100	70	118
NBS 65-50-200_7.5T_380_BQCE	300	579	360	160	200	322	100	70	118
NBS 65-50-200_9.2T_380_BQCE	300	615	360	160	200	339	100	70	118
NBS 65-50-200_11T_380_BQCE	300	615	360	160	200	339	100	70	118
NBS 65-50-200_15T_380_BQCE	300	657	360	160	200	339	100	70	118
NBS 65-50-200_18.5T_380_BQCE	315	715	360	160	200	415	100	70	118
NBS 80-65-125_4.0T_380_BQCE	256	514	340	160	180	307	100	95	152
NBS 80-65-125_5.5T_380_BQCE	256	530	340	160	180	322	100	95	152
NBS 80-65-125_7.5T_380_BQCE	256	568	340	160	180	322	100	95	152
NBS 80-65-125_9.2T_380_BQCE	256	636	340	160	180	339	100	95	152
NBS 80-65-160_11T_380_BQCE	300	613	360	160	200	339	100	95	152
NBS 80-65-160_15T_380_BQCE	300	655	360	160	200	339	100	95	152
NBS 80-65-200_18.5T_380_BQCE	315	717	405	180	225	435	100	95	148
NBS 80-65-200_22T_380_BQCE	356	776	405	180	225	455	100	95	148
NBS 80-65-200_30T_380_BQCE	400	844	425	200	225	508	100	95	148
NBS 100-80-160_11T_380_BQCE	256	669	405	180	225	359	125	95	176
NBS 100-80-160_15T_380_BQCE	256	711	405	180	225	359	125	95	176
NBS 100-80-160_18.5T_380_BQCE	315	769	405	180	225	435	125	95	176
NBS 100-80-200_22T_380_BQCE	356	811	430	180	250	455	125	95	176
NBS 100-80-200_30T_380_BQCE	400	880	450	200	250	508	125	95	176
NBS 100-80-200_37T_380_BQCE	400	880	450	200	250	508	125	95	176
NBS 125-100-160/18.5T_380_BQCE	315	780	405	180	225	225	125	120	187
NBS 125-100-160/22T_380_BQCE	356	820	405	180	225	275	125	120	187
NBS 125-100-160/30T_380_BQCE	400	890	425	200	225	308	125	120	187
NBS 125-100-200/37T_380_BQCE	400	890	425	200	225	308	125	120	185
NBS 125-100-200/45T_380_BQCE	445	910	450	225	225	330	125	120	185
NBS 125-100-200/55T_380_BQCE	485	1000	475	250	225	362	125	120	185
NBS 150-125-200/45T_380_BQCE	445	950	565	250	315	330	140	120	212
NBS 150-125-200/55T_380_BQCE	485	1040	565	250	315	362	140	120	212
NBS 150-125-200/75T_380_BQCE	546	1116	565	280	315	384	140	120	212
NBS 150-125-200/90T_380_BQCE	546	1116	565	280	315	384	140	120	212

Модель	n1, мм	n2, мм	B, мм	C, мм	D, мм	e-ØS	L1, мм	L2, мм	ØDN1, мм
NBS 50-32-160_1.1_220_BQCE	160	190	45	95	90	4-12	125	155	50
NBS 50-32-160_1.1T_380_BQCE	160	190	45	95	90	4-12	125	155	50
NBS 50-32-160_1.5_220_BQCE	160	190	45	95	90	4-12	125	155	50
NBS 50-32-160_1.5T_380_BQCE	160	190	45	95	90	4-12	125	155	50
NBS 50-32-160_2.2_220_BQCE	160	190	45	111	100	4-12	160	190	50
NBS 50-32-160_2.2T_380_BQCE	160	190	45	111	100	4-12	160	190	50
NBS 50-32-200_3T_380_BQCE	190	240	45	109	100	4-12	160	190	50
NBS 50-32-200_4T_380_BQCE	190	240	45	114	140	4-15	190	225	50
NBS 50-32-200_5.5T_380_BQCE	190	240	45	122	140	4-15	190	230	50
NBS 50-32-200_7.5T_380_BQCE	190	240	45	122	140	4-15	190	230	50
NBS 65-40-125_1.5_220_BQCE	160	190	45	95	90	4-12	125	155	65
NBS 65-40-125_1.5T_380_BQCE	160	190	45	95	90	4-12	125	155	65
NBS 65-40-125_2.2_220_BQCE	160	190	45	110	100	4-12	160	190	65
NBS 65-40-125_2.2T_380_BQCE	160	190	45	110	100	4-12	160	190	65
NBS 65-40-125_3T_380_BQCE	190	240	45	110	100	4-12	160	190	65
NBS 65-40-160_4T_380_BQCE	190	240	45	114	140	4-15	190	225	65
NBS 65-40-200_5.5T_380_BQCE	212	264	65	124	140	4-15	190	230	65
NBS 65-40-200_7.5T_380_BQCE	212	264	65	124	140	4-15	190	230	65
NBS 65-40-200_11T_380_BQCE	212	264	65	161	140	4-15	216	255	65
NBS 65-50-125_3T_380_BQCE	190	240	45	110	100	4-12	160	190	65
NBS 65-50-125_4.0T_380_BQCE	190	240	45	115	140	4-15	190	225	65
NBS 65-50-160_5.5T_380_BQCE	212	264	65	124	140	4-15	190	230	65
NBS 65-50-200_7.5T_380_BQCE	212	264	65	124	140	4-15	190	230	65
NBS 65-50-200_9.2T_380_BQCE	212	264	65	161	140	4-15	216	255	65
NBS 65-50-200_11T_380_BQCE	212	264	65	161	140	4-15	216	255	65
NBS 65-50-200_15T_380_BQCE	212	264	65	161	140	4-15	216	255	65
NBS 65-50-200_18.5T_380_BQCE	212	264	65	147	254	4-15	254	320	65
NBS 80-65-125_4.0T_380_BQCE	212	250	53	105	140	4-15	190	225	80
NBS 80-65-125_5.5T_380_BQCE	212	250	53	113	140	4-15	190	230	80
NBS 80-65-125_7.5T_380_BQCE	212	250	53	113	140	4-15	190	230	80
NBS 80-65-125_9.2T_380_BQCE	212	250	53	175	140	4-15	216	255	80
NBS 80-65-160_11T_380_BQCE	212	250	53	152	140	4-15	216	255	80
NBS 80-65-160_15T_380_BQCE	212	250	53	152	140	4-15	216	255	80
NBS 80-65-200_18.5T_380_BQCE	250	290	53	430	-	2-15	254	354	80
NBS 80-65-200_22T_380_BQCE	250	290	53	169	241	4-15	279	355	80
NBS 80-65-200_30T_380_BQCE	250	290	53	177	305	4-18.5	318	386	80
NBS 100-80-160_11T_380_BQCE	250	290	78	183	140	4-15	216	255	100
NBS 100-80-160_15T_380_BQCE	250	290	78	183	140	4-15	216	255	100
NBS 100-80-160_18.5T_380_BQCE	250	290	78	457	-	2-15	254	354	100
NBS 100-80-200_22T_380_BQCE	280	320	78	180	241	4-15	279	355	100
NBS 100-80-200_30T_380_BQCE	280	320	78	188	305	4-18.5	318	386	100
NBS 100-80-200_37T_380_BQCE	280	320	78	188	305	4-18.5	318	386	100
NBS 125-100-160/18.5T_380_BQCE	280	330	66	457	-	2-15	254	354	125
NBS 125-100-160/22T_380_BQCE	280	330	66	175.5	241	4-15	279	355	125
NBS 125-100-160/30T_380_BQCE	280	330	66	183.5	305	4-18	318	386	125
NBS 125-100-200/37T_380_BQCE	280	330	65	186.5	305	4-18	318	386	125
NBS 125-100-200/45T_380_BQCE	280	330	65	172.5	311	4-18	356	431	125
NBS 125-100-200/55T_380_BQCE	280	330	65	207.5	349	4-18	406	484	125
NBS 150-125-200/45T_380_BQCE	315	370	80	550	368	2-15	356	471	150
NBS 150-125-200/55T_380_BQCE	315	370	80	235	368	4-18	406	484	150
NBS 150-125-200/75T_380_BQCE	315	370	80	246.5	368	4-18	457	542	150
NBS 150-125-200/90T_380_BQCE	315	370	80	246.5	368	4-18	457	542	150

Модель	ØD1, мм	Øk1, мм	ØP1, мм	g1-Ød1	ØDN2, мм	ØD2, мм	ØK2, мм	ØP2, мм	g2-Ød2
NBS 50-32-160_1.1_220_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-160_1.1T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-160_1.5_220_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-160_1.5T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-160_2.2_220_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-160_2.2T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-200_3T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-200_4T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-200_5.5T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 50-32-200_7.5T_380_BQCE	165	125	96	4-18	32	140	100	76	4-18
NBS 65-40-125_1.5_220_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-125_1.5T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-125_2.2_220_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-125_2.2T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-125_3T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-160_4T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-200_5.5T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-200_7.5T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-40-200_11T_380_BQCE	185	145	115	4-18	40	150	110	80	4-18
NBS 65-50-125_3T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-125_4.0T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-160_5.5T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-200_7.5T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-200_9.2T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-200_11T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-200_15T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 65-50-200_18.5T_380_BQCE	185	145	115	4-18	50	165	125	96	4-18
NBS 80-65-125_4.0T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-125_5.5T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-125_7.5T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-125_9.2T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-160_11T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-160_15T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-200_18.5T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-200_22T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 80-65-200_30T_380_BQCE	200	160	132	4-18	65	185	145	115	4-18
NBS 100-80-160_11T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 100-80-160_15T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 100-80-160_18.5T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 100-80-200_22T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 100-80-200_30T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 100-80-200_37T_380_BQCE	220	180	152	4-18	80	200	160	132	8-18
NBS 125-100-160/18.5T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 125-100-160/22T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 125-100-160/30T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 125-100-200/37T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 125-100-200/45T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 125-100-200/55T_380_BQCE	250	210	180	8-18	100	220	180	152	8-18
NBS 150-125-200/45T_380_BQCE	285	240	206	8-18	125	250	210	180	8-18
NBS 150-125-200/55T_380_BQCE	285	240	206	18-22	125	250	210	180	8-18
NBS 150-125-200/75T_380_BQCE	285	240	206	18-22	125	250	210	180	8-18
NBS 150-125-200/90T_380_BQCE	285	240	206	18-22	125	250	210	180	8-18

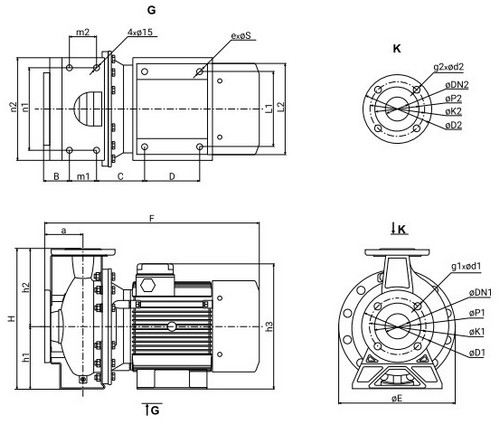

Эскиз габаритов и размеров насосов моноблочных Wellmix NBS поверхностных, корпус - нержавеющая сталь, мощность - 1.1-45кВт, напор - 11-67м, производительность - 208-5333л/мин

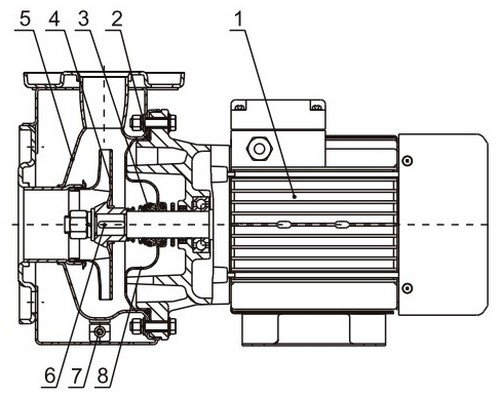

Деталировка насосов моноблочных Wellmix NBS поверхностных, корпус - нержавеющая сталь, мощность - 1.1-45кВт, напор - 11-67м, производительность - 208-5333л/мин:

№ п/п	Деталь	Материал
1	Электродвигатель	-
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	нержавеющая сталь AISI 304
5	Корпус насоса	нержавеющая сталь AISI 304
6	Вал насоса	нержавеющая сталь AISI 304
7	Дренажное отверстие	нержавеющая сталь AISI 304
8	Крышка насоса	нержавеющая сталь AISI 304

Эскиз деталировки насосов моноблочных Wellmix NBS поверхностных, корпус - нержавеющая сталь, мощность - 1.1-45кВт, напор - 11-67м, производительность - 208-5333л/мин

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

ФИО или организация

E-mail

Телефон

Текст заказа

Нажмите, чтобы загрузить файлы или перетащите сюда

Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.

Я даю согласие на обработку персональных данных

Хочу получать новости и акции (ссылка на Согласие на рассылку)

Политика обработки данных при использовании формы запроса
