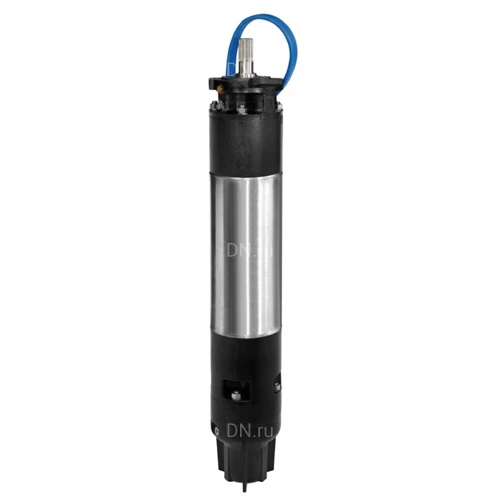

Двухполюсный асинхронный погружной скважинный электродвигатель диаметром 8” с перематываемым статором. Детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали. Подшипниковый узел и графитовые втулки охлаждаются и смазываются смесью воды с гликолем. Короткозамкнутый ротор вращается на самоцентрующемся упорном подшипнике Митчелла. Двигатель комплектуется трехжильным плоским кабелем длиной 5 м, подключенным к обмоткам статора и кабелю заземления. Поставляются модели с прямым запуском и запуском по схеме «звезда-треугольник». Кабель сертифицирован по стандартам ACS и WRAS. Для защиты электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам. В моделях стандартного исполнения изоляция обмоток статора из ПВХ.
|
Параметры электродвигателей DAB TR8 для скважинных насосов:
Бренд |
DAB |
Страна производитель |
Италия |
Пожарный |
нет |
Сегмент |
бытовой |
Положение |
вертикальный |
Степень защиты IP |
68 |
Назначение |
водяной |
Напряжение питания |
380В |
Тип насоса |
комплектующие |
Тип насосного оборудования |
комплектующие |
|
Электродвигатели DAB TR8 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В
|
Габаритные размеры электродвигателей DAB TR8 для скважинных насосов:
Модель |
L, мм |
TR840 30 KW DIR PE2 | 1110 |
TR850 37 KW DIR PE2 | 1160 |
TR860 45 KW DIR PE2 | 1270 |
TR875 55 KW DIR PE2 | 1350 |
TR885 63 KW DIR PE2 | 1490 |
TR8100 75 KW DIR PE2 | 1590 |
TR8125 92 KW DIR PE2 | 1830 |
TR8150 110 KW DIR PE2 | 2060 |
TR840 30 KW S/D PE2 | 1110 |
TR850 37 KW S/D PE2 | 1160 |
TR860 45 KW S/D PE2 | 1270 |
TR875 55 KW S/D PE2 | 1350 |
TR885 63 KW S/D PE2 | 1490 |
TR8100 75 KW S/D PE2 | 1590 |
TR8125 92 KW S/D PE2 | 1830 |
TR8150 110 KW S/D PE2 | 2060 |
TR840 30 KW DIR AISI 316 PE2 | 1110 |
TR850 37 KW DIR AISI 316 PE2 | 1160 |
TR860 45 KW DIR AISI 316 PE2 | 1270 |
TR875 55 KW DIR AISI 316 PE2 | 1350 |
TR885 63 KW DIR AISI 316 PE2 | 1490 |
TR8100 75 KW DIR AISI 316 PE2 | 1590 |
TR8125 92 KW DIR AISI 316 PE2 | 1830 |
TR8150 110 KW DIR AISI 316 PE2 | 2060 |
TR840 30 KW S/D AISI 316 PE2 | 1110 |
TR850 37 KW S/D AISI 316 PE2 | 1160 |
TR860 45 KW S/D AISI 316 PE2 | 1270 |
TR875 55 KW S/D AISI 316 PE2 | 1350 |
TR885 63 KW S/D AISI 316 PE2 | 1490 |
TR8100 75 KW S/D AISI 316 PE2 | 1590 |
TR8125 92 KW S/D AISI 316 PE2 | 1830 |
TR8150 110 KW S/D AISI 316 PE2 | 2060 |
|

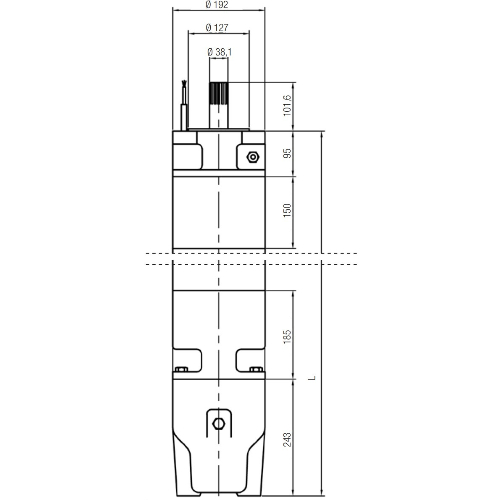

Эскиз размеров электродвигателей DAB TR8 для скважинных насосов
|
Таблица материалов электродвигателей DAB TR8 для скважинных насосов:
№ |
Деталь |
Материал |
1 | Вал | Нержавеющая сталь |
2 | Концевик вала | Нержавеющая сталь AISI 316 |
3 | Механическое уплотнение | Керамика / графит |
4 | Втулки | Графит |
5 | Кабель | EPDM |
6 | Структурные элементы | Чугун |
7 | Оболочка | Нержавеющая сталь AISI 316 |
8 | Кольцо зазора | Керамика |
9 | Упор | Графит |
10 | Мембрана | EPDM |
11 | Винты | Нержавеющая сталь AISI 304 |
|

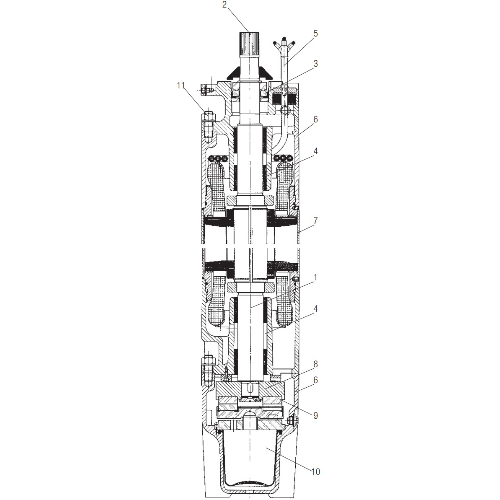

Эскиз материалов электродвигателей DAB TR8 для скважинных насосов
|
