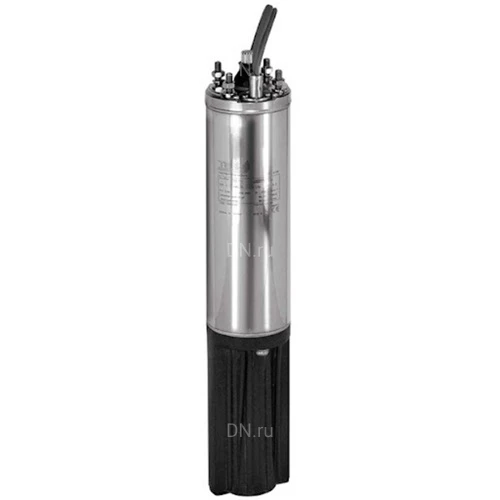

4TW от DAB – однофазный погружной электродвигатель диаметром 4”, спроектированный для использования в системах повышения давления, озеленения и ирригации, для забора грунтовых вод бытового и промышленного назначения и в системах сельскохозяйственного полива. Детали, контактирующие с водой, выполнены из нерж. стали AISI 304. Корпус статора закрытого типа заполнен смолой. Охлаждение и смазка осуществляется смесью воды с гликолем. Двигатель 4TW в комплекте с корпусом насоса способен повышать давление воды, забирать воду из скважин, емкостей или резервуаров; его также можно использовать для орошения огородов и садов среднего и большого размера. Встроенный конденсатор позволяет обойтись без внешнего шкафа управления и контроля.
|
Параметры электродвигателей DAB 4TW для скважинных насосов:
| Бренд |
DAB |
| Страна производитель |
Италия |
| Материал корпуса |
Нержавеющая сталь AISI/SS 304/08Х18Н10 |
| Пожарный |
нет |
| Сегмент |
бытовой |
| Положение |
вертикальный |
| Степень защиты IP |
68 |
| Назначение |
водяной |
| Напряжение питания |
220В |
| Тип насоса |
комплектующие |
| Тип насосного оборудования |
комплектующие |
|
Электродвигатели DAB 4TW для скважинных насосов, погружные, корпус - нержавеющая сталь, IP68, 220В
|
Габаритные размеры электродвигателей DAB 4TW для скважинных насосов:
| Модель |
L, мм |
| 0,37 KW - 230 V - M | 405 |
| 0,55 KW - 230 V - M | 435 |
| 0,75 KW - 230 V - M | 455 |
| 1,1 KW - 230 V - M | 500 |
|

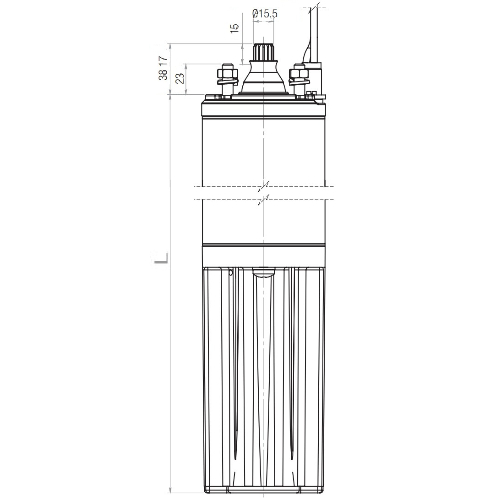

Эскиз размеров электродвигателей DAB 4TW для скважинных насосов
|
Таблица материалов электродвигателей DAB 4TW для скважинных насосов:
| № |
Деталь |
Материал (версия 4TW) |
| 1 | Внутренний кожух и внешний корпус | Нержавеющая сталь AISI 304 |
| 2 | Статор | Нержавеющая сталь AISI 304L |
| 3 | Удлинитель вала | Нержавеющая сталь AISI 304 |
| 4 | Верхняя опора | Чугун с тефлоновым покрытием |
| 5 | Крышка опоры | Нержавеющая сталь AISI 304 |
| 6 | Манжета | NBR (нитрил) |
| 7 | Прокладки | NBR (нитрил) |
| 8 | Нижняя опора | Чугун с тефлоновым покрытием |
| 9 | Гофра уплотнения | EPDM |
| 10 | Корпус конденсатора | Noryl |
| 11 | Упорный подшипник | Сталь - графит |
| 12 | Клапан | Нержавеющая сталь AISI 303 |
| 13 | Кабель | EPDM |
| 14 | Штекерный разъём | Нержавеющая сталь AISI 316 |
| 15 | Пескоуловитель | NBR (нитрил) |
| 16 | Винты | Нержавеющая сталь AISI 304 |
| 17 | Охлаждающая жидкость | Антифриз + вода |
|

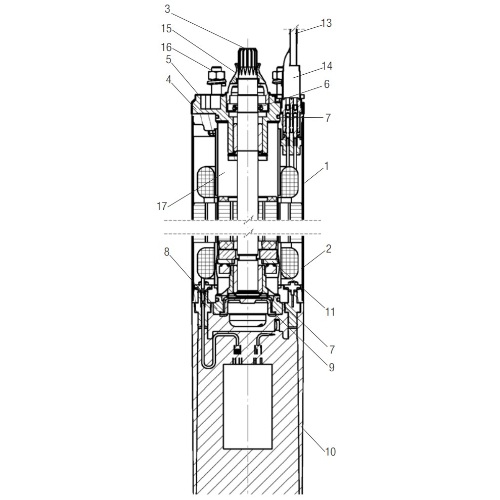

Эскиз материалов электродвигателей DAB 4TW для скважинных насосов
|
