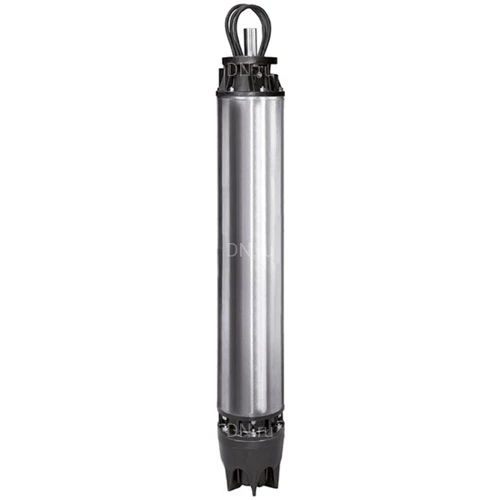

Электродвигатели DAB TR12 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В

Двухполюсный асинхронный погружной скважинный электродвигатель диаметром 12” с перематываемым статором. Детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали AISI 304 и чугуна с катафорезным покрытием. Подшипниковый узел и графитовые втулки охлаждаются и смазываются смесью воды с гликолем. Короткозамкнутый ротор вращается на самоцентрующемся упорном подшипнике Митчелла. Двигатель комплектуется трехжильным плоским кабелем длиной 5 м, подключенным к обмоткам статора и кабелю заземления. Поставляются модели с прямым запуском и запуском по схеме «звезда-треугольник». Кабель сертифицирован по стандартам ACS и WRAS. Для защиты электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам. В моделях стандартного исполнения изоляция обмоток статора из ПВХ.

Параметры электродвигателей DAB TR12 для скважинных насосов:

Бренд DAB
Страна производитель Италия
Пожарный нет
Сегмент бытовой
Положение вертикальный
Степень защиты IP 68
Назначение водяной
Напряжение питания 380В
Тип насоса комплектующие
Тип насосного оборудования комплектующие
Электродвигатели DAB TR12 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В

Электродвигатели DAB TR12 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В

Габаритные размеры электродвигателей DAB TR12 для скважинных насосов:

Модель L, мм
TR12180 132 KW DIR PE21700
TR12200 147 KW DIR PE21790
TR12230 170 KW DIR PE21880
TR12260 190 KW DIR PE21980
TR12300 220 KW DIR PE22110
TR12340 250 KW DIR PE22280
TR12180 132 KW S/D PE21700
TR12200 147 KW S/D PE21790
TR12230 170 KW S/D PE21880
TR12260 190 KW S/D PE21980
TR12300 220 KW S/D PE22110
TR12340 250 KW S/D PE22280
TR12180 132 KW DIR AISI 316 PE21700
TR12200 147 KW DIR AISI 316 PE21790
TR12230 170 KW DIR AISI 316 PE21880
TR12260 190 KW DIR AISI 316 PE21980
TR12300 220 KW DIR AISI 316 PE22110
TR12340 250 KW DIR AISI 316 PE22280
TR12180 132 KW S/D AISI 316 PE21700
TR12200 147 KW S/D AISI 316 PE21790
TR12230 170 KW S/D AISI 316 PE21880
TR12260 190 KW S/D AISI 316 PE21980
TR12300 220 KW S/D AISI 316 PE22110
TR12340 250 KW S/D AISI 316 PE22280
Электродвигатели DAB TR12 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В

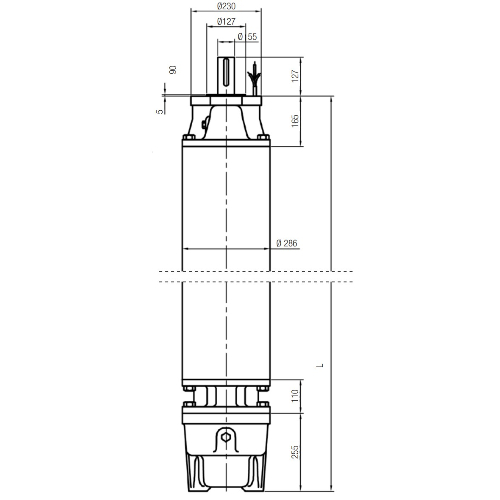

Эскиз размеров электродвигателей DAB TR12 для скважинных насосов

Таблица материалов электродвигателей DAB TR12 для скважинных насосов:

Деталь Материал
1ВалНержавеющая сталь
2Концевик валаНержавеющая сталь AISI 316
3Механическое уплотнениеКерамика / углерод
4ВтулкиСталь / NBR (бутадиен-нитрильный каучук)
5КабельEPDM
6Корпусные элементыЧугун
7ОболочкаНержавеющая сталь AISI 316
8Кольцо зазораСталь
9УпорСталь / NBR
10МембранаEPDM
11ВинтыНержавеющая сталь AISI 304
Электродвигатели DAB TR12 для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380В

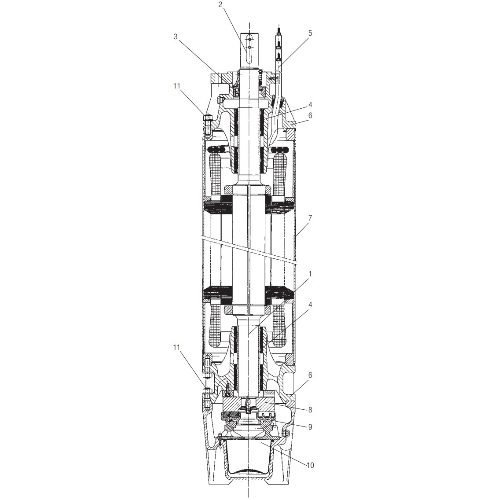

Эскиз материалов электродвигателей DAB TR12 для скважинных насосов
