Двухполюсный асинхронный перематываемый скважинный электродвигатель диаметром 4”. Детали, контактирующие с перекачиваемой жидкостью, выполнены из нерж. стали AISI 304. Подшипники охлаждаются и смазываются специальным маслом, сертифицированным по FDA. Перематываемый статор встроен в корпус из нерж. стали AISI 304, присоединен шпильками из нерж. стали к переднему фланцу двигателя. Для быстрого и удобного технического обслуживания предусмотрен съемный кабельный ввод. Кабель сертифицирован по стандартам ACS, WRAS и KTW. Двигатель подходит для использования с преобразователем частоты (30–50 Гц). В пусковой конденсаторный блок для моделей однофазного исполнения встроена защита от перегрузки с возможностью ручного перезапуска. Для защиты трехфазного электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам.
|
Параметры электродвигателей DAB 4OL для скважинных насосов:
Бренд |
DAB |
Страна производитель |
Италия |
Материал корпуса |
Нержавеющая сталь AISI/SS 304/08Х18Н10 |
Пожарный |
нет |
Сегмент |
бытовой |
Положение |
вертикальный |
Степень защиты IP |
68 |
Назначение |
водяной |
Напряжение питания |
380В |
Тип насоса |
комплектующие |
Тип насосного оборудования |
комплектующие |
|

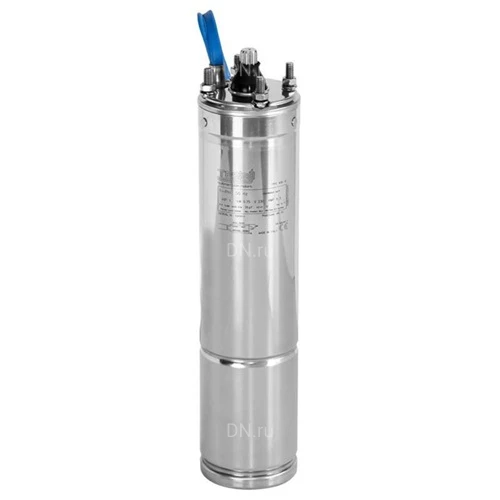

Электродвигатели DAB 4OL для скважинных насосов, погружные, корпус - нержавеющая сталь, IP68, 380В
|
Габаритные размеры электродвигателей DAB 4OL для скважинных насосов:
Модель |
L, мм |
2,2 KW - 400 V - T | 458 |
3,0 KW - 400 V - T | 518 |
4,0 KW - 400 V - T | 588 |
0,37 KW - 230 V - M | 284 |
0,55 KW - 230 V - M | 304 |
0,75 KW - 230 V - M | 334 |
1,1 KW - 230 V - M | 354 |
0,37 KW - 400 V - T | 284 |
0,55 KW - 400 V - T | 284 |
0,75 KW - 400 V - T | 304 |
1,1 KW - 400 V - T | 334 |
1,5 KW - 400 V - T | 354 |
2,2 KW - 230 V - M | 400 |
5,5 KW - 400 V - T | 658 |
7,5 KW - 400 V - T | 738 |
|
Эскиз размеров электродвигателей DAB 4OL для скважинных насосов
|
Таблица материалов электродвигателей DAB 4OL для скважинных насосов:
№ |
Деталь |
Материал |
1 | Внешний корпус | нержавеющая сталь AISI 304L |
2 | Удлинитель вала | нержавеющая сталь AISI 304 / Duplex |
3 | Верхняя опора | никелированный чугун |
4 | Крышка опоры | нержавеющая сталь AISI 304 |
5 | Механическое уплотнение | углерод - керамика |
6 | Прокладки | NBR (нитрил) |
7 | Крышка | нержавеющая сталь AISI 304 |
8 | Гофра уплотнения | EPDM |
9 | Штифты | нержавеющая сталь AISI 304 |
10 | Кабель | EPDM |
11 | Штекерный разъём | нержавеющая сталь AISI 316 |
12 | Пескоуловитель | NBR (нитрил) |
13 | Винты | нержавеющая сталь AISI 304 |
14 | Охлаждающая жидкость | минеральное масло |
15 | Конденсатор | только для моделей 4OL / 4TW |
|
Эскиз материалов электродвигателей DAB 4OL для скважинных насосов
|
