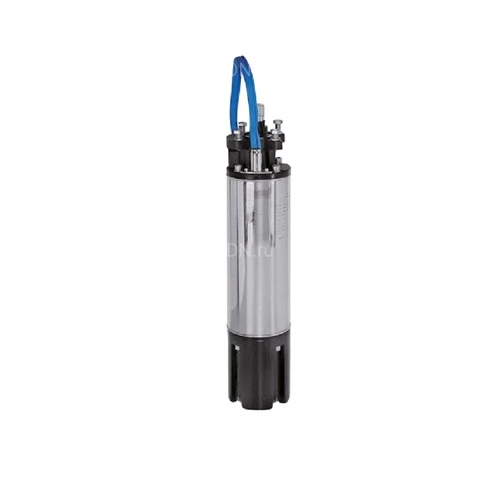

Погружные электродвигатели диаметром 6 дюймов спроектированы для использования в системах повышения давления, озеленения и ирригации, для забора грунтовых вод в бытовой и промышленной сфере и в системах сельскохозяйственного полива. Электродвигатель выполнен из нержавеющей стали AISI 304; детали, контактирующие с перекачиваемой жидкостью, выполнены из чугуна с катафорезным покрытием. Корпус статора закрытого типа заполнен смолой. Охлаждение и смазывание смесью воды с гликолем. Двигатели 6GF / 6GX в комплекте с гидравлической частью способны забирать воду из скважин диаметром 6 дюймов и более (или из емкостей и резервуаров). Однофазные модели комплектуются внешним распределительным шкафом, в который помещены конденсатор и защита от перегрузки с ручным перезапуском.
|
Параметры электродвигателей DAB 6GF для скважинных насосов:
Бренд |
DAB |
Страна производитель |
Италия |
Пожарный |
нет |
Сегмент |
бытовой |
Положение |
вертикальный |
Степень защиты IP |
68 |
Назначение |
водяной |
Напряжение питания |
380/660В |
Тип насоса |
комплектующие |
Тип насосного оборудования |
комплектующие |
|
Электродвигатели DAB 6GF для скважинных насосов, погружные, корпус - чугун/нержавеющая сталь, IP68, 380/660В
|
Габаритные размеры электродвигателей DAB 6GF для скважинных насосов:
Модель |
L, мм |
45 kW 400/690 V T S/D | 1360 |
4 kW 400/50 460/60 T DIR | 600 |
4 kW 400/690 V T S/D | 600 |
5,5 kW 400/50 460/60 T DIR | 631 |
5,5 kW 400/690 V T S/D | 631 |
7,5 kW 400/50 460/60 T DIR | 660 |
7,5 kW 400/690 V T S/D | 660 |
9,2 kW 400/50 460/60 T DIR | 685 |
9,2 kW 400/690 V T S/D | 685 |
11 kW 400/50 460/60 T DIR | 730 |
11 kW 400/690 V T S/D | 730 |
15 kW 400/50 460/60 T DIR | 785 |
15 kW 400/690 V T S/D | 785 |
18,5 kW 400/50 460/60 T DIR | 860 |
18,5 kW 400/690 V T S/D | 860 |
22 kW 400/50 460/60 T DIR | 920 |
22 kW 400/690 V T S/D | 920 |
30 kW 400/50 460/60 T DIR | 1050 |
30 kW 400/690 V T S/D | 1050 |
37 kW 400/50 460/60 T DIR | 1180 |
37 kW 400/690 V T S/D | 1180 |
45 kW 400/50 460/60 V T DIR | 1360 |
|

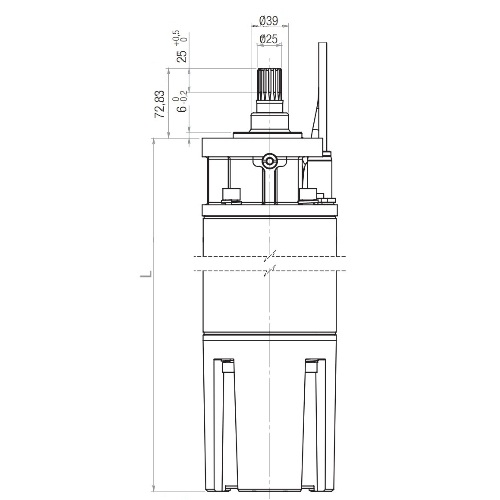

Эскиз размеров электродвигателей DAB 6GF для скважинных насосов
|
Таблица материалов электродвигателей DAB 6GF для скважинных насосов:
№ |
Деталь |
Материал |
1 | Внутренний кожух и внешний корпус | нержавеющая сталь AISI 304L |
2 | Удлинитель вала | нержавеющая сталь Duplex |
3 | Верхняя опора | чугун с лакокрасочным покрытием |
4 | Механическое уплотнение | углерод - керамика |
5 | Прокладки | NBR (нитрил) |
6 | Нижняя опора | чугун с лакокрасочным покрытием |
7 | Нижняя крышка | нержавеющая сталь AISI 304 |
8 | Гофра уплотнения | EPDM |
9 | Упорный подшипник | сталь - графит |
10 | Клапан | латунь |
11 | Кабель | EPDM |
12 | Штекерный разъём | нержавеющая сталь AISI 316 |
13 | Пескоуловитель | NBR (нитрил) |
14 | Винты | нержавеющая сталь AISI 304 |
15 | Охлаждающая жидкость | антифриз + вода |
|

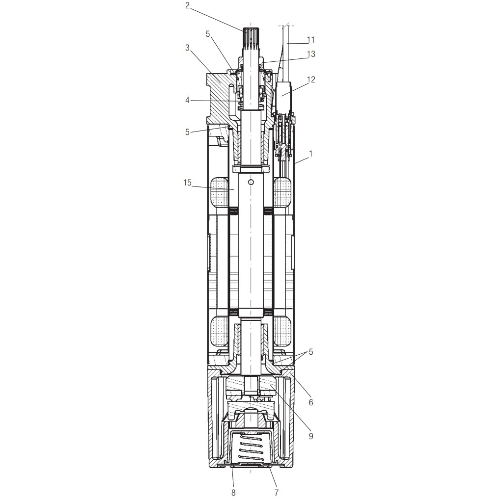

Эскиз материалов электродвигателей DAB 6GF для скважинных насосов
|
