Клапаны электромагнитные DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовые, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытые, катушка

В нормально закрытом соленоидном клапане закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. Электромагнитные клапаны применяются в автомашинах, спецтехнике, водопроводах и системах автополива и отопления. Также они широко используются в промышленности для регулировки и контроля транспортировки разнообразных жидкостей и газов.

Характеристики клапанов электромагнитных DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовых, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытых, катушка - 24 В AC

Номинальный диаметр, DN	6-50
Номинальное давление PN, бар	10
Рабочее давление, бар	0-7
Рабочая среда	воздух, светлое масло, вода
Температура рабочей среды, °С	NBR: от -5 до +80; VITON: от -10 до +150; EPDM: от -5 до +90
Температура окружающей среды, °С	от -5 до +80
Уплотнение	NBR, VITON, EPDM
Присоединение	резьбовое
Материал корпуса	латунь или нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Тип клапана	прямого действия
Форма катушки	цилиндрическая
Напряжение питания катушки, В	220VAC - переменное напряжение 220В 24VDC - постоянное напряжение 24В 24VAC - переменное напряжение 24В
Исполнение клапана	нормально закрытый
Кинематическая вязкость рабочей среды	<20CST
Средний ресурс, циклов открытия/закрытия	600 000 (при неагрессивной среде и средних значениях давления и температуры)

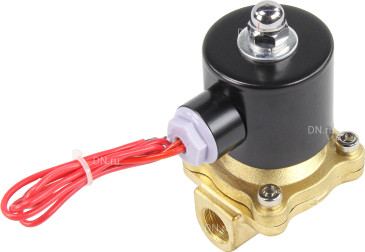

Клапаны электромагнитные DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовые, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытые, катушка - 24 В AC

Габариты и размеры клапанов электромагнитных DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовых, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытых, катушка - 24 В AC:

DN	A, мм	B, мм	C, мм	D, мм	G, дюйм	Вес, кг
6	66	30	75	40.5	1/8″	0.33
8	66	30	75	40.5	1/4″	0.32
10	97	57	110	66	3/8″	0.7
15	97	57	110	66	1/2″	0.7
20	106	57	115	70	3/4″	0.74
25	106	73	122	99	1″	1.1
32	136	90.5	167	124	1 1/4″	2
40	136	90.5	167	124	1 1/2″	2.2
50	151	124	186	164	2″	3.1

Эскиз габаритов и размеров клапанов электромагнитных DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовых, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытых, катушка - 24 В AC

Основные рабочие параметры клапанов электромагнитных DN.ru VS100-VT-NC-24VAC 1/8″-2″ Ду6-50 Ру10 прямого действия двухходовых, корпус - латунь, присоединение - внутренняя резьба, уплотнение - VITON, нормально-закрытых, катушка - 24 В AC:

DN	Проходное сечение, мм	Cv	Мощность катушки
DN	Проходное сечение, мм	Cv	220/24VAC, ВА	24VDC, Вт
6	2.5	0.23	15	12
8	2.5	0.23	15	12
10	16	4.8	26	23.4
15	16	4.8	26	23.4
20	20	7.6	26	23.4
25	25	12	26	23.4
32	32	24	26	23.4
40	40	29	50	40
50	50	48	50	40
