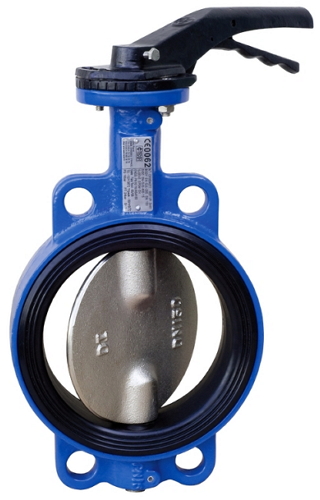

Затвор дисковый поворотный Tecofi VPI 4449-02 Ду40-300 Ру16 с ручкой в г. Москва

Затвор дисковый поворотный Tecofi VPI 4449-02 Ду40-300 Ру16 с ручкой
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду404 484 руб.
Ду504 736 руб.
Ду655 885 руб.
Ду806 539 руб.
Ду1008 501 руб.
Ду12511 304 руб.
Ду15011 948 руб.
Ду20023 541 руб.
Ду25035 984 руб.
Ду30047 262 руб.
Цена актуальна на 21.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Материал корпуса: Чугун GGG-50
Материал диска: Нержавеющая сталь CF8M
Уплотнение: EPDM
Давление номинальное: 16 бар
Класс герметичности: A
Температура: от -15℃ до +130℃
Тип управления: рукоятка
Страна производитель: Франция

Описание затвора дискового поворотного Tecofi VPI 4449-02 Ду40-300 Ру16 с ручкой

Затвор дисковый поворотный Tecofi VPI 4449-02 Ру16 применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения; вентиляции и кондиционировании. Его запрещается применять с паром.

Устройство разработано по норме NF EN 593 и имеет двухстороннюю герметичность. Верхний фланец выполнен по норме ISO 5211. В данной модели поворотного затвора имеются гладкие проушины. Седловое уплотнение - заменяемое. Шток состоит из двух частей и обеспечивает улучшенную пропускную способность. Диск поворотного затвора Tecofi уменьшен по толщине, механически обработан по краю и отполирован, благодаря чему достигается постоянство крутящего момента.

Материалы деталей затвора дискового поворотного Tecofi VPI 4449-02 Ру16:

Наименование Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Диск Нерж.сталь CF8M
3 Манжета Жаростойкий EPDM
4 Верхний шток Нерж.сталь 420
5 Нижний шток Нерж.сталь 420
6 Стопорное кольцо Нерж.сталь 201
7 Пыльник Нитрил
8 Кольцевая прокладка Нитрил
9 Вкладыш Нерж.сталь 201+F4
10 Пробка Пластмасса
11 Стопорное кольцо Сталь 65Mn
12 Шильда Нерж.сталь 304
13 Заклепка Алюминий
14 Ручка Ковкий чугун

Габариты и присоединительные размеры затвора дискового поворотного Tecofi VPI 4449-02 Ру16:

DN, мм A, мм B, мм C, мм D, мм ØE, мм L, мм ISO F, мм N, мм d, мм Крутящий момент ΔP, Н*м Вес, кг
40* 135 52 52,5 180 75 32,5 F05 50 4 7 10 1,85
50 140 60 52,5 180 84,5 42,5 F05 50 4 7 10 2,10
65 150 70 52,5 180 104,5 45,5 F05 50 4 7 20 2,72
80 156 91,6 52,5 180 123,5 45,5 F05 50 8 7 30 3,10
100 169 90 52,5 180 139,5 51,5 F05 50 8 7 50 3,53
125 190 105 53 220 169,5 55,5 F07 70 8 10 60 5,03
150 200 120 53 220 196 55,5 F07 70 8 10 100 6,38
200 224 158 65 450 247 59,5 F10 102 12 12 220 11,95
250 265 197 65 450 304 67,5 F10 102 12 12 320 19,06
300 303 230 65 450 358 77,5 F10 102 12 12 450 28,36

* Подходит для монтажа между фланцами Ду32
