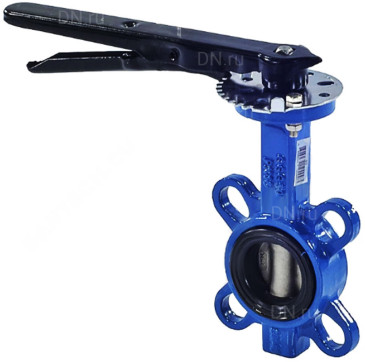

Затвор дисковый поворотный Benarmo Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - нержавеющая сталь AISI 316, уплотнение - EPDM, с рукояткой

Артикул: D050-01179

Модификация

О товаре

Артикул: D050-01179
Производитель: Benarmo, Китай
Диаметр условный Ду(Dn): 40 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 33 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Класс герметичности: A
Все характеристики
на 2025-08-21
3 590,26
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный Benarmo применяется в качестве запорно-регулирующей арматуры на трубопроводах для воды. Присоединение к трубопроводу - межфланцевое, присоединительные размеры соответствуют ГОСТ 33259-2015. Затвор обеспечивает полную герметичность и соответствует классу герметичности "А" по ГОСТ 9544-2015.

Параметры затворов Benarmo нержавеющий диск - рукоятка Ду40:

  • Диаметр номинальный DN - 40 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал диска - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 2.1 кг
  • Вес - 2.1 кг
  • Страна производитель затвора - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Эскиз Затвор дисковый поворотный Benarmo Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - нержавеющая сталь AISI 316, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный Benarmo Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - нержавеющая сталь AISI 316, уплотнение - EPDM, с рукояткой

Габаритные и установочные размеры
затвора Benarmo нержавеющий диск - рукоятка Ду40:

  • Диаметр номинальный, Dn - 40 мм
  • Строительная длина, C - 33 мм
  • Строительная высота - 153 мм
  • Размер A - 121 мм
  • Размер B - 60 мм
  • Размер L - 32 мм
  • Длина рукоятки, F - 215 мм
  • Диаметр M - 75 мм
  • n х R1 = 4 x 8 мм
Эскиз Затвор дисковый поворотный Benarmo Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - нержавеющая сталь AISI 316, уплотнение - EPDM, с рукояткой

Деталировка затвора Benarmo нержавеющий диск - рукоятка Ду40

Конструкция и материалы затвора Benarmo нержавеющий диск - рукоятка Ду40

№ Наименование Материал Количество
1 Корпус ВЧШГ (GGG50) 1
2 Уплотнительная манжета EPDM 1
3 Запорный диск Нержавеющая сталь SS316 1
4 Верхний шток Нержавеющая сталь SS420 1
5 Втулка PTFE 2
6 Уплотнительное кольцо NBR 1
7 Рукоятка Углеродистая сталь 1
8 Нижний шток Нержавеющая сталь SS420 1
