Задвижка клиновая 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс

Задвижка клиновая 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс
Артикул: D040-10785

О товаре

Код: D040-10785
Бренд: ТехГидроМаш
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30нж41нж
Диаметр условный: Ду200 мм
Давление условное: 16 бар
Строительная длина: 330.00 мм
Температура рабочей среды, max: 560 ℃
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Конструкция шпинделя: выдвижной
Клин: Однодисковый
Уплотнение: Графлекс
Тип управления: ручной
Все характеристики
на 2026-02-17
163 331,77
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая литая из нержавеющей стали с выдвижным шпинделем фланцевая Ру16. Рабочая среда: вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. Установочное положение на трубопроводе: вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону.

Технические характеристики задвижки клиновой 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевой

  • Тип задвижки - Клиновая
  • Клин - Однодисковый
  • Модель арматуры - 30нж41нж
  • Таблица фигур - 30нж41нж
  • Диаметр - 200 мм
  • Давление номинальное - 16 бар
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
  • Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
  • Уплотнение - Графлекс
  • Температура рабочей среды максимальная - до +560 °C
  • Применение - водоснабжение
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 12 шт
  • Диаметр болтовых отверстий на одном фланце - 22 мм
  • Управление - ручное/штурвал/маховик
  • Класс герметичности - A
  • Конструкция шпинделя - выдвижной
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Страна производитель - Россия
  • Бренд - ТехГидроМаш
  • Вес - 80 кг
Задвижка клиновая 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс

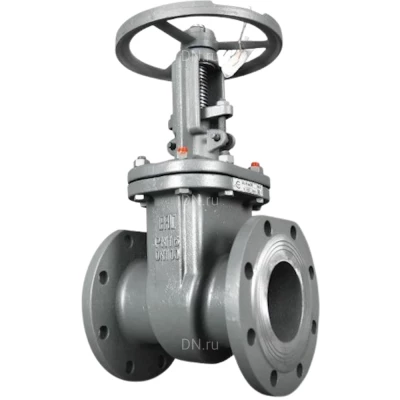

Изображение задвижки клиновой 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевой

Габаритные и установочные размеры задвижки клиновой 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевой

  • DN - 200 мм
  • L - 330 мм
  • D - 335 мм
  • D1 - 295 мм
  • d - 22 мм
  • H1 - 795 мм
  • H2 - 1015 мм
  • n - 12 шт
Задвижка клиновая 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс

Эскиз габаритов задвижки клиновой 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевой

Деталировка задвижки клиновой 30нж41нж ТехГидроМаш Ду200 Ру16 фланцевой

№Наименование деталиМатериал детали
1Корпус12Х18Н9ТЛ
2Клин12Х18Н9ТЛ
3ПрокладкаГрафлекс
4Кронштейн
5Гайка
6Шпилька
7Крышка12Х18Н9ТЛ
8Набивка сальниковой камерыГрафлен
9Сальник
10Шпилька
11Шайба
12Гайка
13Шпиндель12Х18Н9ТЛ
14Масленка
15Втулка ходовая
16Втулка упорная
17Маховик
18Гайка
19Винт стопорный

Паспорта и сертификаты

Декларация ТР10 на задвижки стальные ТехГидроМаш
Декларация ТР32 на задвижки стальные ТехГидроМаш
Паспорт на задвижки клиновые 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевые
