Задвижки клиновые 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевые, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение

Задвижки клиновые 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевые, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс литые из нержавеющей стали с выдвижным шпинделем фланцевая Ру16. Рабочая среда: вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. Установочное положение на трубопроводе: вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону.

Технические характеристики задвижек клиновых 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевых

Характеристика	Значение
Номинальный диаметр DN, мм	50-300
Номинальное давление PN, бар	16
Температура рабочей среды t, °C	до +560
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Класс герметичности	А ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Тип клина	однодисковый
Средний срок службы, лет	20
Бренд	ТехГидроМаш
Страна производства	Россия

Задвижки клиновые 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевые, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - графлекс

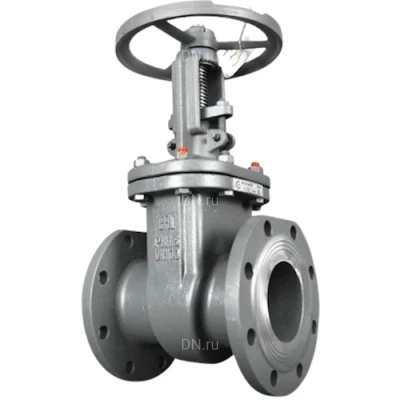

Изображение задвижек клиновых 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевых

Габаритные и установочные размеры задвижек клиновых 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевых

Модель	DN, мм	L, мм	D, мм	D1, мм	d, мм	H1, мм	H2, мм	n, шт
Ду50	50	180	160	125	18	345	405	4
Ду80	80	210	195	160	18	450	550	4
Ду100	100	230	215	180	18	465	570	8
Ду125	125	255	245	210	18	501	635	8
Ду150	150	280	280	240	22	650	820	8
Ду200	200	330	335	295	22	795	1015	12
Ду250	250	450	405	355	26	950	1210	12
Ду300	300	500	460	410	26	1100	1500	12

Эскиз габаритов задвижек клиновых 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевых

Деталировка задвижек клиновых 30нж41нж ТехГидроМаш Ду50-300 Ру16 фланцевых

№	Наименование детали	Материал детали
1	Корпус	12Х18Н9ТЛ
2	Клин	12Х18Н9ТЛ
3	Прокладка	Графлекс
4	Кронштейн
5	Гайка
6	Шпилька
7	Крышка	12Х18Н9ТЛ
8	Набивка сальниковой камеры	Графлен
9	Сальник
10	Шпилька
11	Шайба
12	Гайка
13	Шпиндель	12Х18Н9ТЛ
14	Масленка
15	Втулка ходовая
16	Втулка упорная
17	Маховик
18	Гайка
19	Винт стопорный
